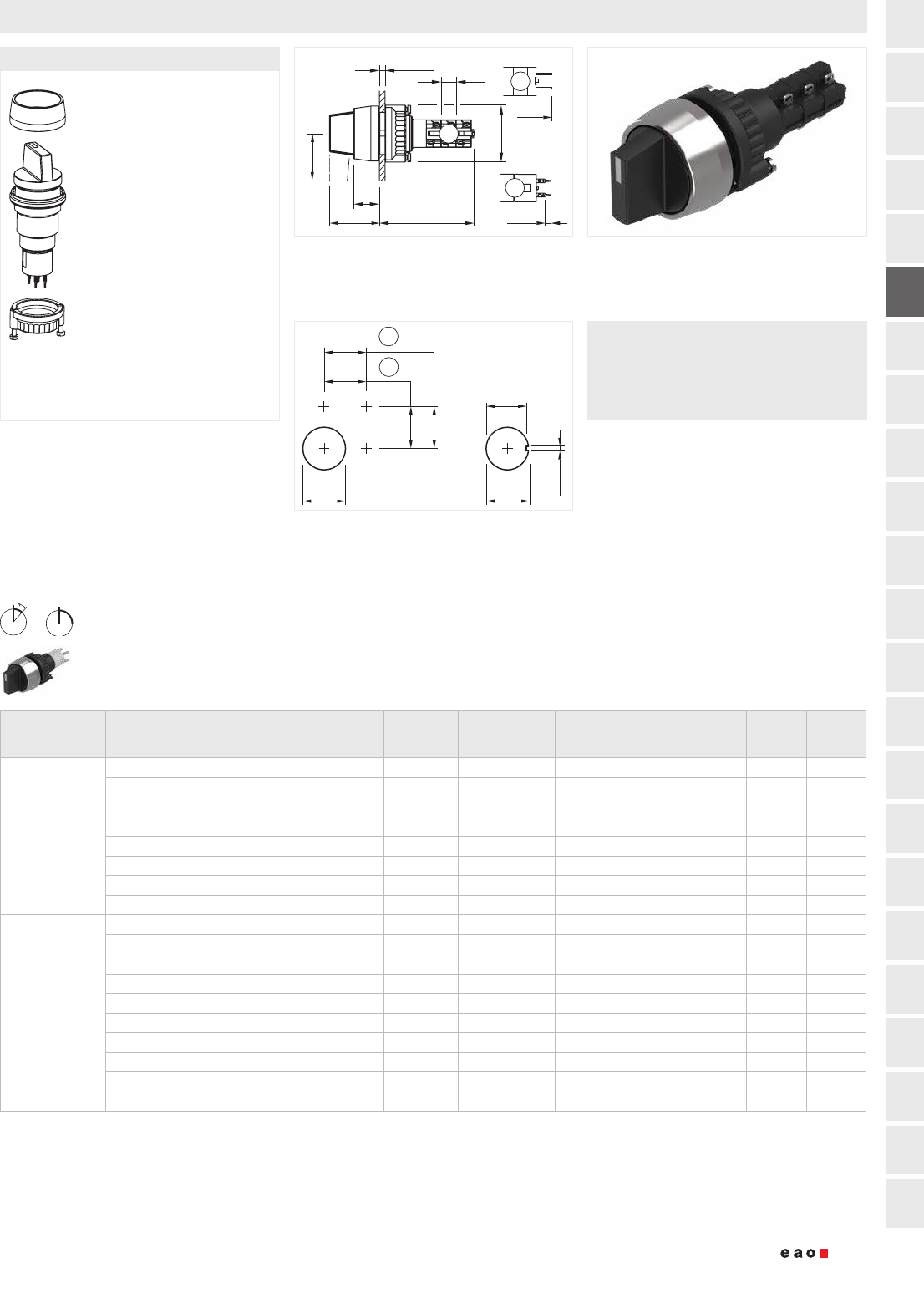

Datasheet

Selectorswitch2positions, IP67
Equipment consisting of (schematic overview)
Front bezel
Actuator
Fixing nut
Each Part Number listed below includes all the
black components shown in the 3D-drawing.
Dimensions [mm]
A = Solder terminal
B = Plug-in terminal 2.8 x 0.5 mm
C = Universal terminal 2.0 mm x 0.5 mm
Product can differ from the current conguration.
Mounting cut-outs [mm]
A = Long lever
B = Short lever
General information
• The colour of anodised aluminium parts can vary
due to technical production reasons
• Non-illuminative
Actuator, Front dimension Ø 29 mm
Switching action Terminal Switching system Contacts Switching angle Lever shape Part No.
Wiring
diagram
Com-
ponent
Layout
Rest - Momentary Plug-interminal Snap-action switching element 1 NC / 1 NO 42° right short 14-501.0220 124
Solderingterminal Snap-action switching element 1 NC / 1 NO 42° right short 14-501.02502 124
Solderingterminal Snap-action switching element 2 NC / 2 NO 42° right short 14-502.02502 125
Rest - Maintained Plug-interminal Snap-action switching element 1 NC / 1 NO 90° right short 14-506.0220 117
Solderingterminal Snap-action switching element 1 NC / 1 NO 90° right short 14-506.02502 117
Solderingterminal Snap-action switching element 2 NC / 2 NO 90° right short 14-507.02502 118
Solderingterminal Snap-action switching element 3 NC / 3 NO 90° right short 14-508.02502 126
Solderingterminal Snap-action switching element 4 NC / 4 NO 90° right short 14-509.02502 127
Rest - Momentary Universal terminal Low-level element 2 NO 42° right short 14-515.0360 122 5
Universal terminal Low-level element 1 NC / 1 NO 42° right short 14-517.0360 119 5
Rest - Maintained Universal terminal Low-level element 2 NO 90° right short 14-520.0360 123 5
Universal terminal Low-level element 2 NC 90° right short 14-521.0360 121 5
Universal terminal Low-level element 1 NC / 1 NO 90° right short 14-522.0360 120 5
Solderingterminal Snap-action switching element 1 NC / 1 NO 90° right long 14-556.0220 117
Solderingterminal Snap-action switching element 1 NC / 1 NO 90° right long 14-556.02502 117
Solderingterminal Snap-action switching element 2 NC / 2 NO 90° right long 14-557.02502 118
Universal terminal Low-level element 2 NO 90° right long 14-570.0360 123 1
Universal terminal Low-level element 1 NC / 1 NO 90° right long 14-572.0360 120 1
Contacts: NC = Normally closed, NO = Normally open
Raised design
01/2019 § eao.com
309
14
01
02
03
04
09
14
17
18
19
22
31
41
45
51
56
57
61
70
71
82
84
92
96
27
25
1.5 ... 7
30
13.5
35.5 … 58
7.5
45.5
41.5 3
A
C
B
NJO
NJO
NJO
NJO
±
±
B
A
0
I
0
I
