Bedienungsanleitung

PSI 8000 3U HS PV Serie

Stand: 28.10.2011

Über das Gerät

3. Gerätebeschreibung

3.1 Ansichten

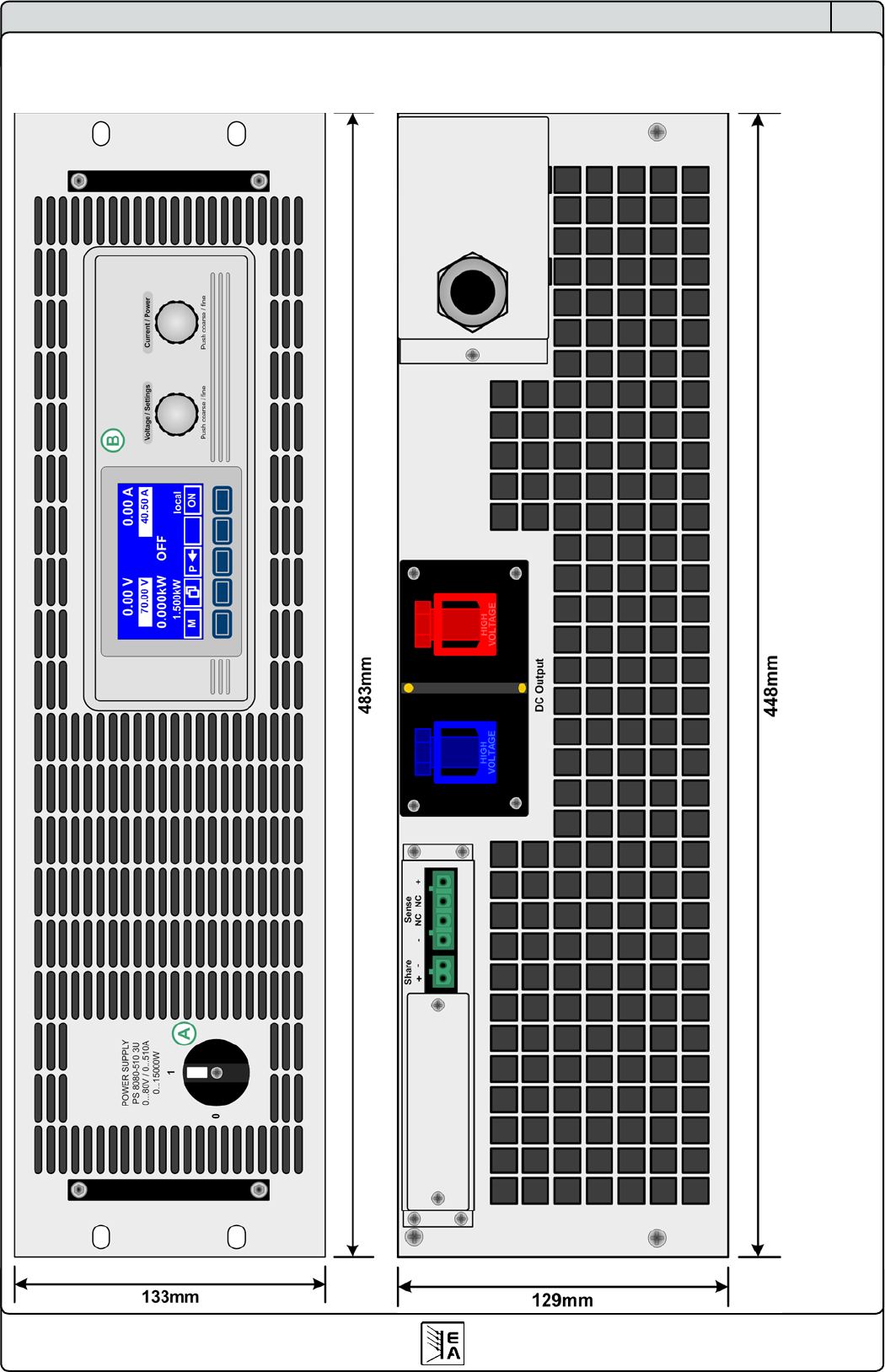

A - Netzzschalter D - Sharebus- und Fernfühlungsanschlüsse

B - Bedienteil E - DC-Ausgang

C - Schnittstellenkarteneinschub F - Netzanschluß

Bild 1

Bild 2
