Bedienung des Gerätes
Der sich durch den Lastwiderstand ergebende Strom ergibt
zusammen mit der Ausgangsspannung die gewünschte Aus-
gangsleistung. Da sich Strom-, Spannungs- und Leistungsre-
gelung gegenseitig beeinussen, ergäben sich z. B. folgende
Verhaltensweisen:
Beispiel 1: Gerät ist im Spannungsregelbetrieb, dann wird durch
den Anwender die Leistung begrenzt. Als Folge sinkt die Aus-
gangsspannung und als Folge davon sinkt der Ausgangsstrom.
Wenn nun der Widerstand des Verbrauchers verringert würde,
würde der Strom steigen und die Spannung sinken.
Beispiel 2: Gerät ist in Strombegrenzung, die Ausgangsspan-
nung wird vom Widerstand des Verbrauchers bestimmt. Nun
wird die Leistung begrenzt, also Leistungsregelbetrieb. Damit
sinken Ausgangsstrom und -spannung auf die sich durch die
Formel P = U * I ergebenden Werte. Würde nun der Strom-
sollwert weiter verringert, so würde der Ausgangsstrom weiter
sinken und die Spannung auch. Das Produkt von beiden wäre
damit unter dem Sollwert der Leistungsbegrenzung und das
Gerät wechselt vom Leistungsregelbetrieb (CP) in den Strom-
regelbetrieb (CC).
Die drei Zustände CC, CV und CP werden auch über entspre-
chende Pins der optionalen, analogen Schnittstelle angezeigt
oder sind als Statusbits über eine optionale, digitale Schnittstelle
auslesbar.
8.7 Fernfühlungsbetrieb
Fernfühlungsbetrieb, auch „Remote sense“ genannt, soll Span-
nung, die über die Lastleitungen zum Verbraucher hin abfällt,
kompensieren. Dies kann jedoch nur bis zu einem gewissen
Grad geschehen. Daher ist der Leitungsquerschnitt der Lastlei-
tungen dem zu entnehmenden Strom stets anpassen, um den
Spannungsabfall so gering wie möglich zu halten.
Auf der Rückseite, an der Klemme Sense, ist ein Fernfühlungs-
eingang vorhanden der am Verbraucher polrichtig angeschlos-
sen wird. Das Gerät erkennt das automatisch und regelt die
Spannung nun am Verbraucher, statt wie vorher am Ausgang.
Die Spannung am Ausgang erhöht sich dadurch um den Betrag
des Spannungsabfalls zwischen Gerät und Verbraucher.
Maximale Ausregelung: siehe technische Daten, variiert von
Modell zu Modell.
Siehe auch Bild 9 unten zur Verdeutlichung.

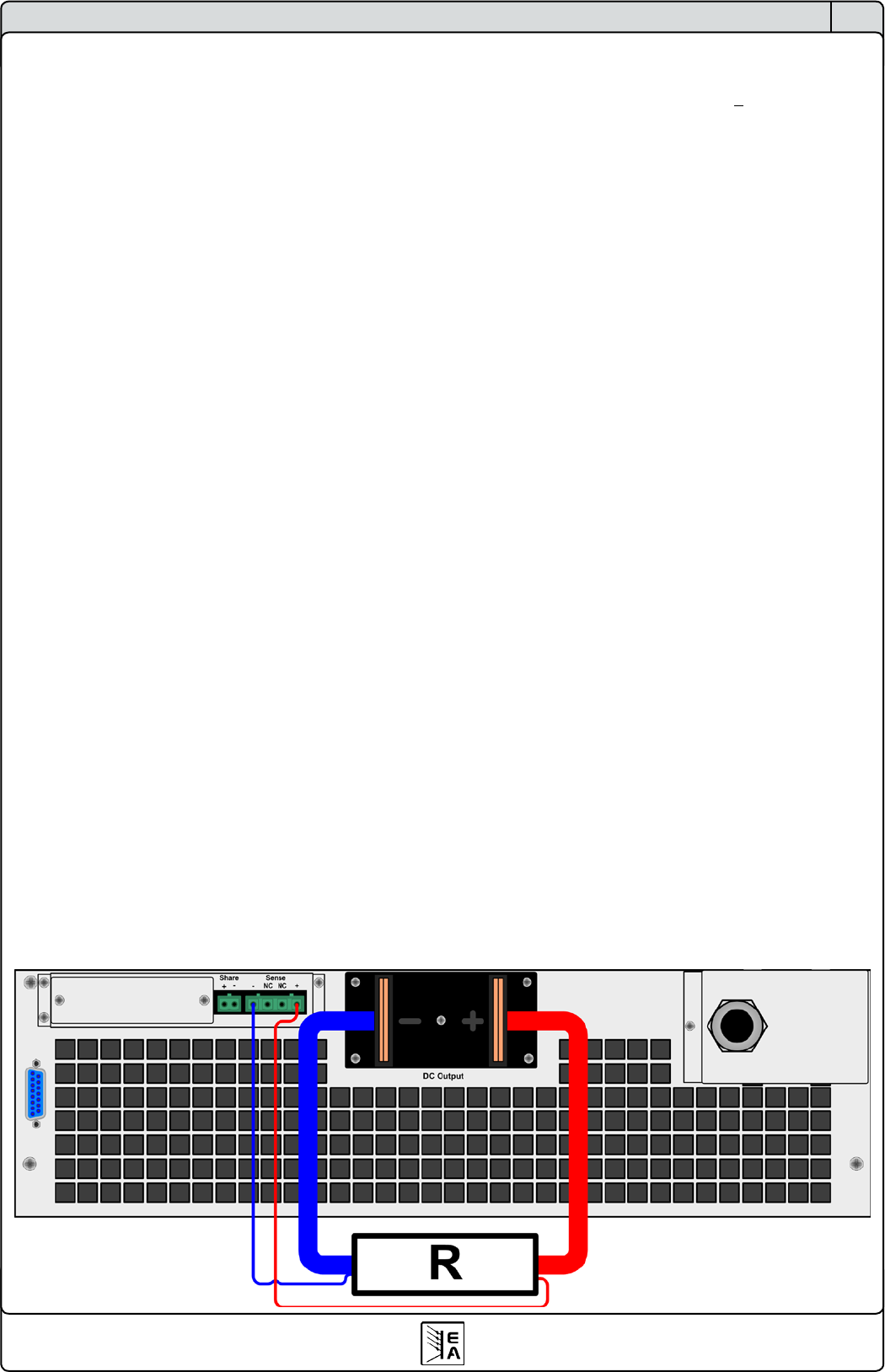

Bild 9. Verdrahtung Fernfühlung
8.8 Netzüber-/Netzunterspannung
Die Geräte benötigen drei Phasen eines Drehstromanschlusses
mit 400V Außenleiterspannung und max. +15% Toleranz, was
einen Eingangsspannungsbereich von 340...460V AC ergibt.
Innerhalb dieses Bereich können sie ohne Einschränkungen
betrieben werden. Spannungen unter 340V AC werden als
Netzunterspannung betrachtet und führen zur Speicherung
der zuletzt eingestellten Sollwerte, sowie zur Abschaltung des
Leistungsteils und des Ausganges. Selbiges gilt für Überspan-
nungen über 460V AC.
Dauerhafte Netzunter- oder überspannung muß unbedingt
vermieden werden!
8.9 Anschluß verschiedener Lasttypen
Lasttypen, wie z. B. ohmsche Lasten (Glühlampe, Wider-
stand), elektronische Lasten oder induktive Lasten (Motor)
verhalten sich unterschiedlich und können auf das Netzgerät
zurückwirken. Zum Beispiel können Motoren beim Starten eine
Gegenspannung erzeugen, die im Netzgerät einen Überspan-
nungsfehler auslösen kann. Elektronische Lasten arbeiten auch
mit Regelkreisen für Strom, Spannung und Leistung und diese
Regelkreise können denen des Netzgerätes entgegenwirken
und u.U. erhöhte Ausgangsrestwelligkeit oder andere, uner-
wünschte Effekte bewirken. Ohmsche Lasten verhalten sich
dagegen nahezu neutral. Das Verhalten der Lasten ist daher
stets im Betriebskonzept der Anwendung zu berücksichtigen.
