User manual

23
Bedienungsanleitung
PSI 8000 3U HS PV Serie
DE
Stand: 28.10.2011
Bedienung des Gerätes
Signaltöne
Key sound Grundeinstellung: NO
= YES Tastentöne ein
= NO Tastentöne aus
Alarm sound Grundeinstellung: YES
= YES Sobald ein Alarm oder eine Warnung gemeldet
wird, gibt das Gerät in kurzen Zeitabständen ein
akustisches Alarmsignal aus
= NO keine akustische Alarmsignalisierung
7.5 Display einstellen
Display +
Über die Parameterseite Display können Sie alle Parameter,
bezogen auf die Anzeige, kongurieren.
Backlight Grundeinstellung: ON
= YES Die Hintergrundbeleuchtung ist dauerhaft ein-
geschaltet
= delay 60s Die Hintergrundbeleuchtung wird nach Betä-
tigung einer Bedientaste oder durch Drehen
eines Drehknopfes für 60s eingeschaltet
Contrast Grundeinstellung: 70
= { 40...100 }
Der Kontrast kann nachgestellt werden, falls sich die Schrift
zuviel oder zu wenig vom Hintergrund abhebt.
7.6 Überwachung
Supervision +
Über die Parameterseite Supervision können Sie die
Überwachung der Ausgangsspannung, des Ausgangsstromes
und der Ausgangsleistung kongurieren. Zusätzlich können
Sie eine Sprungfunktion überwachen. Über den Menüpunkt
Supervision gelangt man in folgende Menüauswahl:
U thresholds
I thresholds
Step response
7.6.1 Spannungsüberwachung
U thresholds+
Über die Parameterseite U thresholds werden sowohl die
Überspannungsschutzschwelle (OVP) als auch die Überwa-
chungskreise für Unter- und Überspannung eingestellt.
Überspannungsschutz (OVP)
U ovp Grundeinstellung: 1,1*U
Nenn
= {U>… 1,1*U
Nenn
}
Der Überspannungsschutz dient dem Schutz des angeschlos-
senenen Verbrauchers. Dieser Werte soll stets an die maximal
zulässige Spannung des Verbrauchers angepasst werden. Der
Leistungsausgang wird unmittelbar nach Überschreitung der
eingestellten Schwelle abgeschaltet.
Beispiel: ein 1000V-Gerät kann bis 1100V U
ovp
eingestellt
werden.
 OV Im Display wird der Alarm angezeigt.
(siehe auch „6.13. Alarme, Warnungen und Meldungen“)

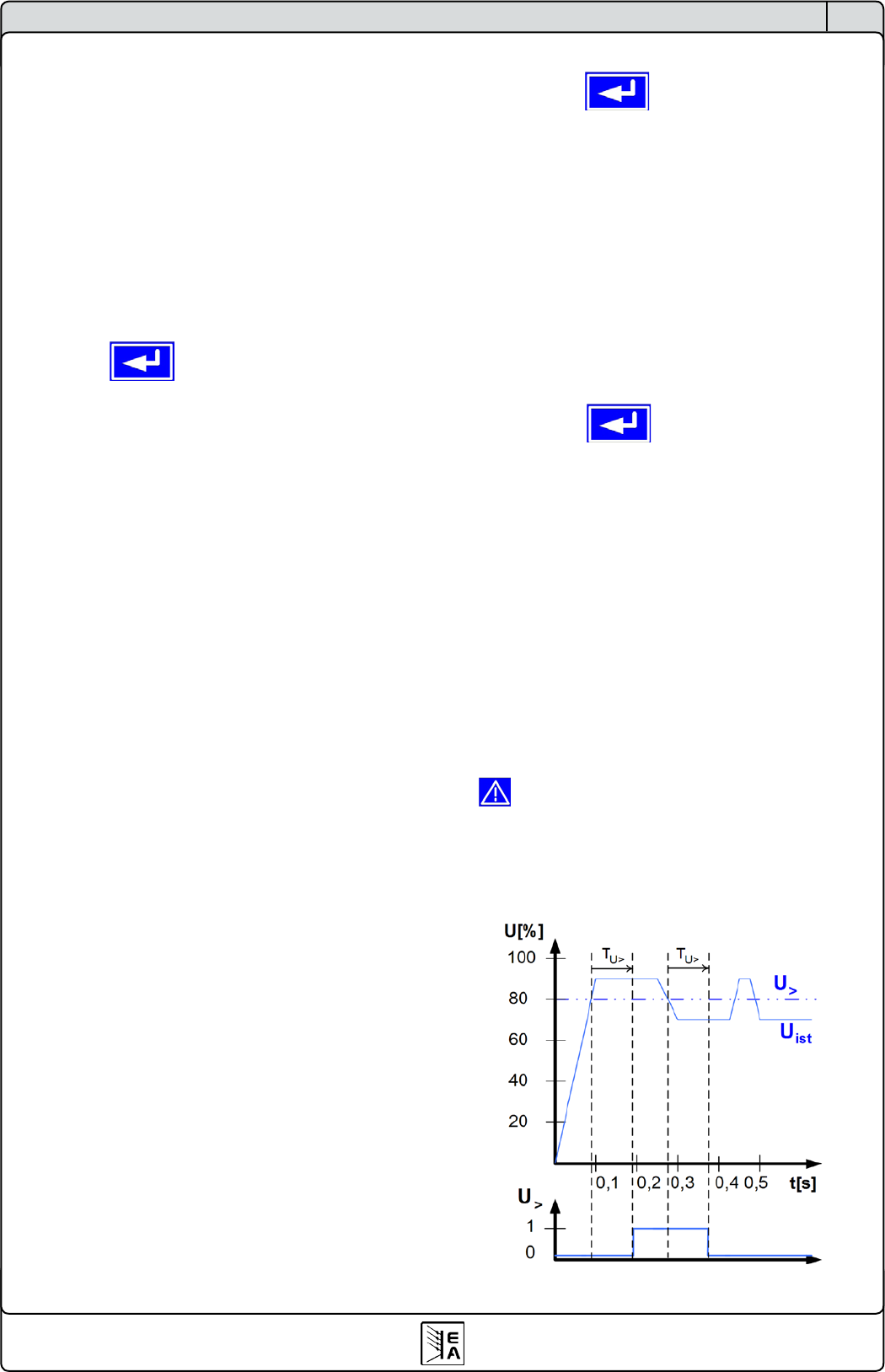

Überspannung überwachen
