Bedienungsanleitung
PSI 8000 3U HS PV Serie
DE
Stand: 28.10.2011
Bedienung des Gerätes
7.1 Betriebsparameter denieren
Setup operation mode +
Die Art der Sollwerteinstellung, die Betriebsart des Gerätes,
die Reaktion beim Wiedereinschalten und das Verhalten nach
einer Übertemperatur können Sie hier festlegen.
U/I/P bzw. U/I oder U/I/R Betriebsart
Setup op. mode Grundeinstellung: U/I/P
= U/I/P Der Leistungsausgang wird über die Sollwerte
der Spannung, des Stromes oder der Leistung
geregelt
= U/I/R Gegenüber dem U/I/P (U/I) Betrieb wird der ein-
gestellte Innenwiderstand berücksichtigt (nur bei
freigeschalteter Option „Innenwiderstandsregelung“)
Achtung! Die Aktivierung der Betriebsart U/I/R setzt
automatisch die Photovoltaik-Funktion (PV) auf „disabled“.
Hinweis: Die U/I/R Betriebsart kann nur nach vorheriger Frei-
schaltung unter Options genutzt werden. Der Freischaltcode
muß beim Händler angefragt werden und ist kostenpichtig. Die
Seriennummer des Gerätes müssen Sie dabei angeben, da der
Freischaltcode nur für ein Gerät gültig ist.

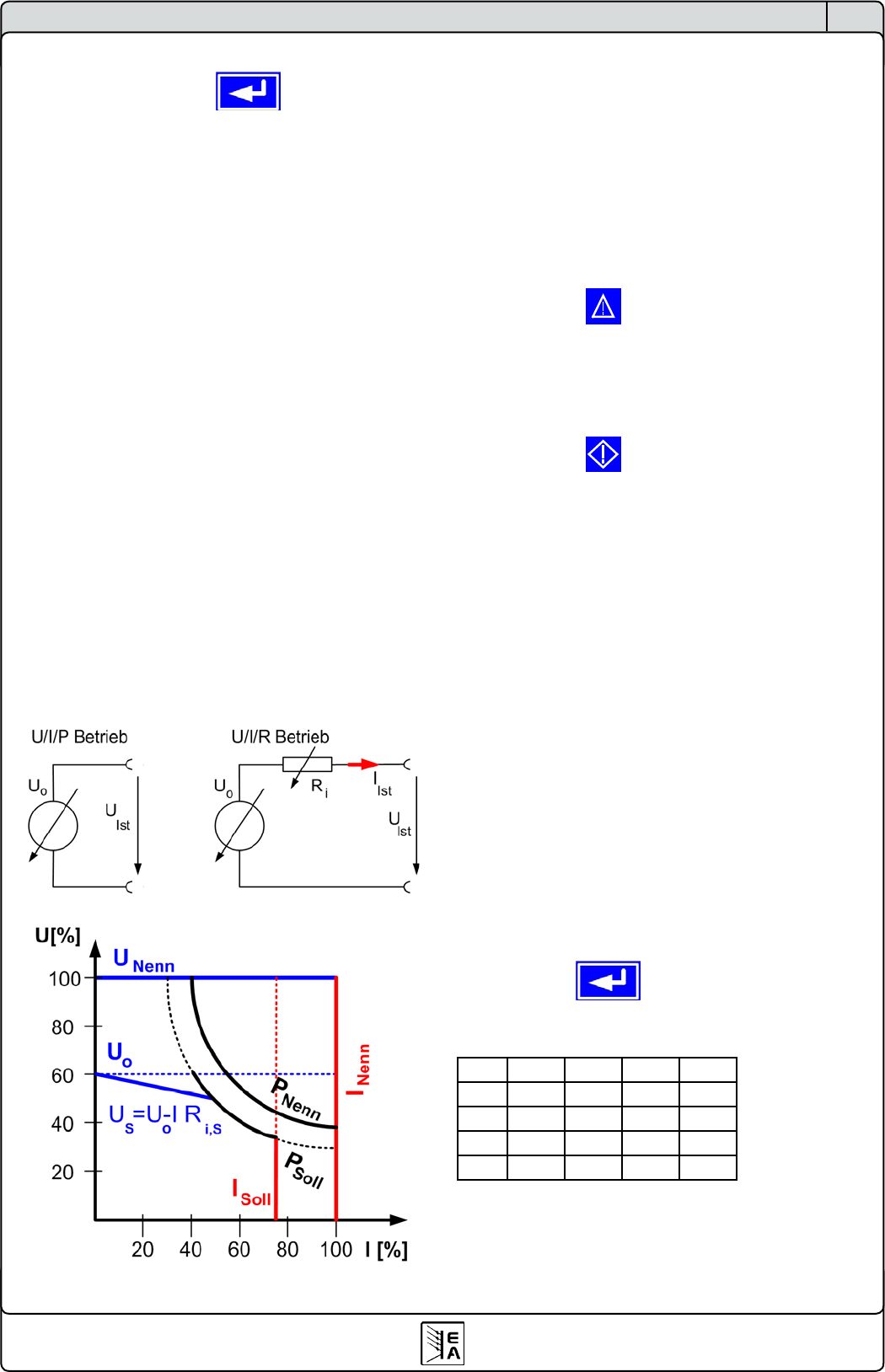

Bei der U/I/R-Betriebsart können Sie einen Innenwiderstand
(Ri) der Spannungsquelle hinzufügen. Der eingestellte Span-
nungssollwert bezieht sich auf die Leerlaufspannung U
o
des
Netzteils. Die Leerlaufspannung wird reduziert durch das
Produkt I
ist
Ri
soll
. Der ermittelte Sollwert wird eingestellt. Die
resultierende Spannung ergibt sich dann wie folgt:
U
soll
= (U
0
- I
ist
•Ri)
|
Isoll, Psoll
Verdeutlichung:
CR Im Display wird während des U/I/R-Betriebs der Eingriff
des Innenwiderstandsreglers angezeigt.
Der Innenwiderstand Ri
soll
wird in der Betriebsanzeige anstatt
des eingestellten Leistung P
soll
angezeigt. Der Istwert der Lei-
stung wird aber weiterhin angezeigt.
Wiedereinschaltung nach Übertemperaturfehler
Output on OT Grundeinstellung: auto ON
=OFF Netzteilausgang bleibt auch nach Abkühlung
des Gerätes ausgeschaltet. Der Fehler
OT Übertemperatur wird als Alarm
angezeigt
= auto ON Netzteilausgang schaltet sich nach Abkühlung
des Gerätes und nach Unterschreitung der
Übertemperaturschwelle automatisch wieder
ein. Dann wird der Fehler
OT
Übertemperatur als Warnung
angezeigt.
= ON Netzteilausgang bleibt eingeschaltet und es
wird weiterhin Spannung ausgegeben, solange
mind. eine der Leistungsstufen noch läuft.
Sowohl die Warnung als auch der Alarm werden erst nach
Quittierung aus der Anzeige gelöscht (siehe auch „6.13. Alarme,
Warnungen und Meldungen“).
Zustand des Ausgangs nach Netzwiederkehr
Power ON Grundeinstellung: restore
= OFF Der Leistungsausgang bleibt nach Netz-
wiederkehr oder beim Einschalten des
Gerätes ausgeschaltet.
= restore Der Leistungsausgang schaltet sich nach
Netzwiederkehr oder beim Einschalten des
Gerätes automatisch ein, wenn er vor Wegfall
der Netzspannung oder vor dem letzten
Ausschalten eingeschaltet war.
Grundsätzlich stellen sich die letzten Sollwerte ein.
7.2 Voreinstellung von Sollwertsätzen
Preset List +
Es können bis zu vier unterschiedliche Sollwertsätze durch den
Anwender vordeniert werden:
No.
U[ V] I[ A] P[kW] R[Ω]*
1:
0.00 0.00 1.500 200
2:
10.00 10.00 1.200 250
3:
0.00 0.00 1.500 500
4:
0.00 0.00 1.500 800
*
Widerstandswerte (rot) nur bei aktivierter Betriebsart U/I/R. Die Einheit wechselt,
je nach Modell, zwischen Ω und kΩ
Über den Parameter Accept set value = from preset
list kann in der Hauptanzeige zwischen den Sollwertsätzen
gewechselt werden. Man kann so zwischen den vorgegeben
Sollwerten hinundherspringen. Siehe auch Abschnitt 7.4.
