19
Bedienungsanleitung
PSI 8000 3U HS PV Serie
DE
Stand: 28.10.2011
Bedienung des Gerätes
15:05 m
Es wird die abgearbeitete Zeit seit dem Start
des Funktionsablaufs angezeigt. Nach einem Stopp wird die
Zeit angehalten. Über die STEP , RUN oder GO Taste wird
der Funktionsablauf fortgeführt. Die Zeit läuft danach weiter.
{ON,OFF} Zustand des Ausgangs
Neben dem Zustand des Ausgangs kann ein Alarm, Warnung
oder Meldung erscheinen.

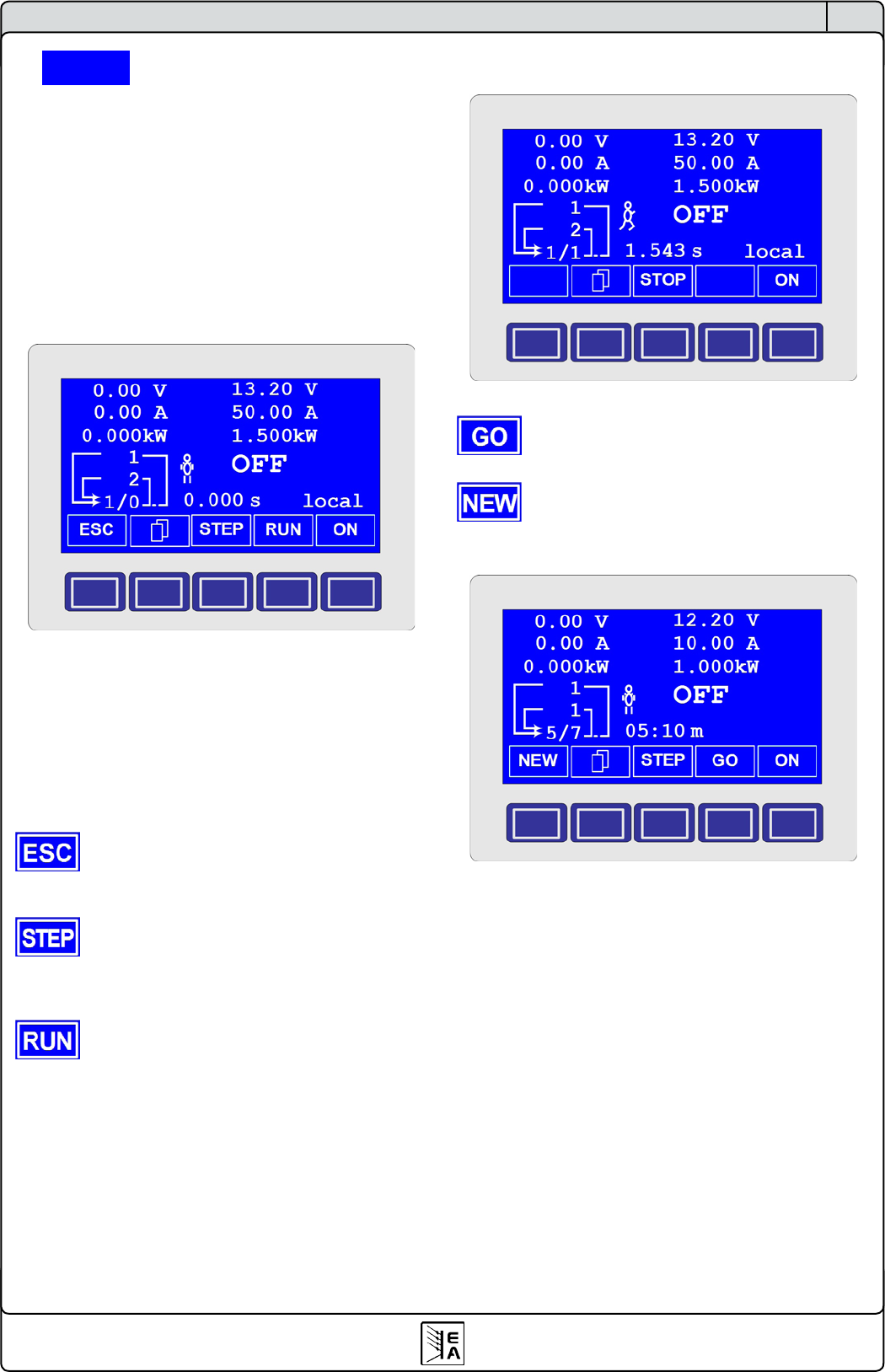

6.15.7 Steuern des Funktionsmanagers
Über die interaktive Bedienfeldanzeige werden den Bedienta-
sten Funktionen zugewiesen. Hierüber können Sie den Funk-
tionsablauf anhalten, fortführen, zurücksetzen zum Startpunkt
oder den Funktionsmanager verlassen.
Man kann vor dem eigentlichen Funktionsablauf diesen zuerst
simulieren, das heißt
• der Ausgang wird nicht eingeschaltet
• Schritt für Schritt werden die Sequenzpunkte abgearbeitet
und können so überprüft werden.
Über die Kommunikationsschnittstellen können man den Ablauf
extern steuern. Hierdurch hat man zusätzlich die Möglichkeit,
einen Haltepunkt innerhalb des Funktionsablaufs zu setzen, wo
die Abarbeitung dann stoppt.
Nach Betätigen der ESC-Taste verläßt man den Funk-
tionsmanager und kehren wieder zurück in die Betriebsanzeige
mit unveränderten Sollwerten.
Mittels der STEP-Taste können Sie den aktuell an-
gezeigten Sequenzpunkt abarbeiten. Nach Ablauf des Steps
stellen sich die Sollwerte ein, die im oberen rechten Display-
bereich dargestellt werden.
Mit der RUN-Taste können Sie den Funktionsablauf
starten. Die Sequenzpunkte werden nacheinander abge-
arbeitet.
Beispiel für Simulation im OFF-Zustand:
Über die GO-Taste können Sie nach dem Anhalten
den Funktionsablauf fortsetzen.
Man können aber auch zum Start des Funktionsab-
laufs über die NEW-Taste zurückkehren
