Bei Lastzuleitungen bis 1,5m und durchschnittlichen Umge-
bungstemperaturen (bis 50°C) empfehlen wir:
bis 30A: 6mm² bis 70A: 16mm²
bis 90A: 25mm² bis 140A: 50mm²
bis 170A: 70mm² bis 210A: 95mm²
bis 340A: 2x70mm² bis 510A: 2x120mm²
pro Anschlußpol (mehradrig, isoliert, frei verlegt) mindestens
zu verwenden. Einzelleitungen, wie z. B. 70mm², können durch
2x35mm² ersetzt werden usw.
Bei längeren Lastleitungen ist der Querschnitt entsprechend zu
erhöhen, um Spannungsabfall über die Leitungen und unnötige
Erhitzung zu vermeiden.
5.5.1 Anschlußtypen
• Modelle ab 400V Ausgangsspannung
Schraub-Klemmverbindung Plastik
Empfehlung: Ringkabelschuhe 6mm
5.6 Erdung des Ausganges
Achtung! Unbedingt lesen!
Erdung von einzelnen Geräten oder Geräten in Parallel-
schaltung ist am DC-Minus (-) Ausgang jederzeit möglich,
am DC-Plus (+) Ausgang nur bei Geräten bis 300V Nenn-
spannung!
Achtung! Bei Erdung eines der Ausgangspole muß beach-
tet werden, ob am Verbraucher (z. B. elektronische Last)
nicht auch ein Eingangspol geerdet ist. Dies kann u. U. zu
einem Kurzschluß führen!
Über das Gerät
5.7 Anschlußklemme Fernfühlung (Sense)
Soll der Spannungsabfall auf den Zuleitungen vom Netzgerät
zum Verbraucher hin kompensiert werden, kann das Netzgerät
die Spannung am Verbraucher erfassen und daraufhin ausre-
geln. Für die maximale Höhe der Ausregelung siehe Abschnitt
„2.2. Gerätespezische Daten“, Angabe „Senseausregelung“.
Der Anschluß für die Fernfühlung bendet auf der Rückseite,
Klemme „Sense“. Siehe auch Abschnitt 3.1.
(+) Sense darf nur am (+) des Verbrauchers und (–) Sen-
se nur am (–) des Verbrauchers angeschlossen werden.
Ansonsten können beide Systeme beschädigt werden.
Weitere Informationen über den Fernfühlungbetrieb siehe Ab-
schnitt „8.7. Fernfühlungsbetrieb“.
5.8 Anschlußklemme Share
Ist Sharebus-Betrieb gewünscht, so werden die Sharebus-
Klemmen „Share“ aller beteiligter Geräte wie folgt verschaltet:
Weitere Maßnahmen sind nicht nötig. Für mehr Informationen
zum Sharebus-Betrieb siehe auch „13.1. Parallelschaltung im
Sharebus-Betrieb“.
Achtung! Verbindung mit Geräten anderer Serien als 3U,
die auch über einen Sharebus verfügen, ist nicht zulässig!
5.9 Slot für Erweiterungskarte
Das Gerät kann optional mit einer Steckkarte ausgestattet
werden. Der Anschluß hierfür bendet sich auf der Rückseite
des Gerätes. Weitere Informationen über die Installation der
Erweiterungskarten, hier auch Schnittstellenkarten genannt,
sind im PDF-Handbuch auf der mit den Karten mitgeliefer-
ten CD, sowie auf der gedruckten, den Karten beiliegenden
Kurzinstallationsanleitung und im Abschnitt „9. Wechselbare
Schnittstellen“ zu nden.

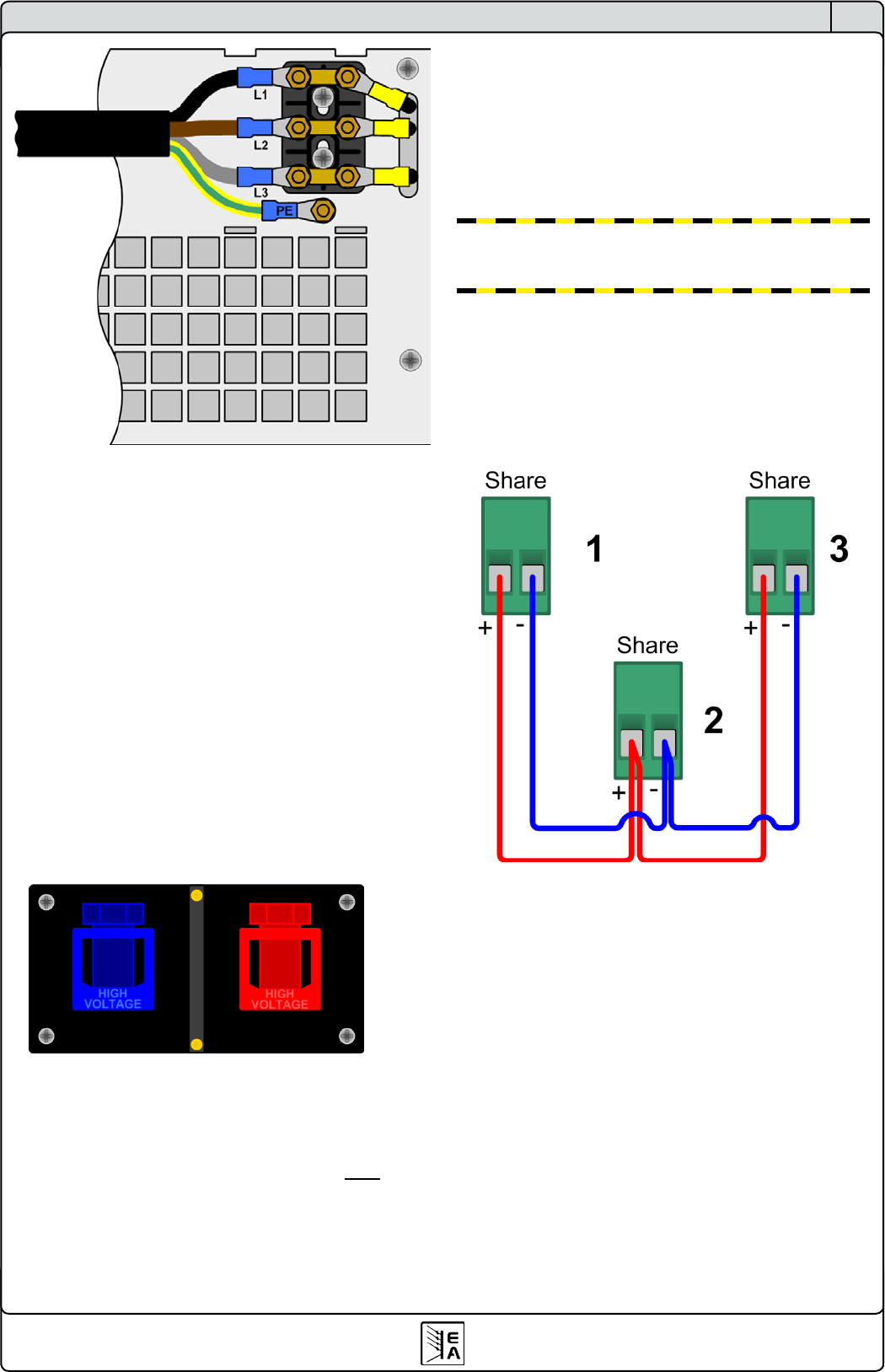

Bild 6. Netzanschluß 6.6kW/10kW/15kW
