Všechny nastavené hodnoty se ukládají každých 10 sekund do interní paměti a při dalším
zapnutí přístroje se aktivují. Proto se doporučuje, abyste po poslední změně libovolné
hodnoty počkali s vypnutím přístroje alespoň 10 sekund, protože jinak se po dalším
zapnutí přístroji načtou jiné hodnoty.
Jemné úpravy nastavení
Manuální úpravu nastavení lze provádět v hrubých nebo jemných krocích. Přepínání obou způsobů
manuálního nastavení se provádí stisknutím příslušného knoflíku. Pokud se přístroj zapne,
automaticky se aktivuje výchozí, tj. hrubé nastavení.
Aktivní jemný způsob nastavení je signalizován na displeji označením FINE, které zůstává na displeji,
dokud se jemný způsob nebo přístroj znovu nevypne.
Nastavení šířky kroku
V závislosti na nominálních hodnotách se aplikují níže uvedené šířky kroku (viz také technické údaje
níže v návodu).
Napětí
Proud
Nominální hodnota Hrubé Jemné Nominální hodnota Hrubé Jemné
42 V 1 V 0,05 V 3 A 0,1 A 0,01 A
84 V 1 V 0,1 V 5 A 0,1 A 0,01 A
6 A 0,1 A 0,01 A
10 A 0,1 A 0,01 A
Nastavení výstupního napětí na výstupu 3 lze provést změřením pomocí multimetru.
Zámek ovládacího panelu (LOCK)
Zámek ovládacího panelu slouží k tomu, aby se zabránilo nechtěnému použití tlačítek a otočných
knoflíků. Zámek se zapíná nebo vypíná stisknutím tlačítka Preset. Pokud je zámek aktivní, může se
použít jen příslušné tlačítko Preset, kterým se zámek znovu vypne. Zamel lze používat samostatně
pro levý a pravý ovládací panel. Výjimka: Pravý ovládací panel je uzamčený během souběžného
režimu a lze ho odemknout jen vypnutím souběžného režimu.
Pokud je zámek aktivní, výstup nelze manuálně vypnout, a to ani v naléhavém případě!

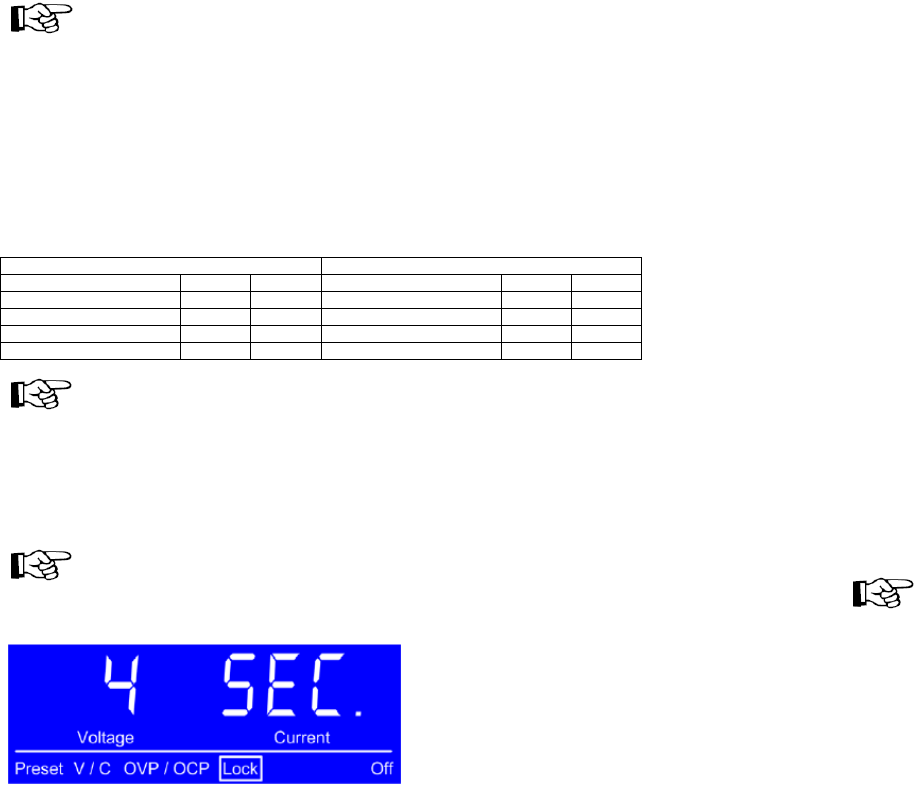

Aktivace zámku se provede, když třikrát stisknete tlačítko Preset, aby se na displeji ukázalo zobrazení,
jak ukazuje níže uvedený obrázek:
Začne běžet odpočet času a během odpočtu máte dvě možnosti:
a) Počkejte, dokud se odpočet neukončí a poté se aktivuje zámek.
b) Stiskněte znovu tlačítko Preset, aby se odpočet zastavil, a zámek se neaktivuje.
Vypnutí zámku se provede stisknutím tlačítka Preset, po kterém se znovu spustí odpočet času.
Pokud se odpočet dokončí, zámek zůstane aktivní. V případě, že odpočet přerušíte dalším stisknutím
tlačítka Preset, zámek se deaktivuje.
Souběžný režim
Souběžný režim se používá, pokud chcete současně ovládat oba výstupy 1 a 2 s identicky
nastavenými hodnotami, které se nastavují jen na levém ovládacím panelu. Může to být užitečné
zejména, pokud se výstupy používají v paralelním nebo sériovém připojení.
Platí následující body:
 Souběžný režim lze aktivovat, nebo deaktivovat, jen když jsou oba výstupy vypnuté.
 V souběžném režimu nelze používat pravý ovládací panel.
 Pro nastavení hodnot (U, I) a mezních hodnot (OVP, OCP) obou výstupů se používá levý ovládací
panel (výstup 1). Hodnoty se přenesou i na pravý ovládací panel.
 Nastavené hodnoty výstupu 2 odpovídají hodnotám nastaveným na výstupu 1 a skutečné hodnoty
závisí na zátěži.
 Souběžný režim můžete zapnout nebo vypnout také v režimu dálkového ovládání.
 Při paralelním připojení se skutečné hodnoty výstupů ukazují na příslušném displeji.
Uvedení do provozu
Zapnutí
Přepínač zapnutí je umístěn na čelním panelu. Po zapnutí přístroje nastane následující situace:
 Výstupy jsou ve vypnutém stavu.
 Obnoví se nastavené hodnoty a aktivuje se režim pro hrubé nastavení (coarse).
 Resetují se funkce dálkového ovládání z počítače (REMOTE), zámku ovládacích panelů (LOCK)
nebo souběžného režimu (TRACKING).
Přepětí
Chyba způsobená přepětím se může objevit kvůli interní závadě (výstupní napětí nekontrolovaně
roste) nebo příliš vysokým napětím z externího zařízení. Ochrana proti přepětí (OVP) vypne napětí na
příslušném výstupu (výstup 1, nebo výstup 2) a na displeji signalizuje tuto chybu textovou zprávou
„Error“. Uživatel musí nejdříve vzít chybu na vědomí stisknutím tlačítka On/Off. Displej poté přejde
znovu k normálnímu zobrazení (viz také výše).
Na výstupech se nesmí objevit externí napětí vyšší než 120% nominální hodnoty, protože jinak
může dojít k zničení interních komponentů!
Po odstranění příčiny přepětí se může výstup znovu zapnout.
Při paralelním zapojení výstupů 1 a 2 může výstupní napětí na jednom z výstupů způsobit
chybu přepětí na druhém z výstupů, pokud je na něm nastavena nižší mezní hodnota
OVP. V takovém případě se doporučuje buď upravit mezní hodnoty OVP na obou
výstupech na stejnou úroveň, nebo použit souběžný režim, který se postará o stejné
hodnoty.
Přehřátí
Pokud se objeví málo pravděpodobná chyba přehřátí (OT) z důvodu zvýšení interní teploty přístroje,
napětí na příslušném výstupu se vypne a na příslušném displeji se objeví současně s textovou
zprávou „Error“ označení chyby „OT“. Pokud se přístroj ochladí, výstup se znovu automaticky zapne.
Pokud nechcete, aby se znovu zapnul, můžete výstup během ochlazování manuálně vypnout.
Nadproud
Na přetížení, resp. nadproud může přístroj reagovat 2 způsoby:
1. Vypnutím příslušného výstupu (OCP), nebo
2. Omezením výstupního proudu (CC).
Aby se výstup vypnul, musí se mezní hodnota pro vypnutí (OCP – viz výše ) nastavit na nižší úroveň,
než limitní hodnota proudu, protože jinak se proud jen omezí.
