Seite 88
PSI 9000 2U Serie
www.elektroautomatik.de
ea1974@elektroautomatik.de
EA Elektro-Automatik GmbH
Helmholtzstr. 31-33 • 41747 Viersen
Telefon: 02162 / 3785-0
Telefax: 02162 / 16230
► So gleichen Sie die Spannung ab
1. Spannungsmeßgerät am DC-Ausgang anschließen. Die Last auf etwa
5% des Nennstromes des Netzgerätes, hier z. B. ~6 A und 0 V (falls
elektronische Last) einstellen.

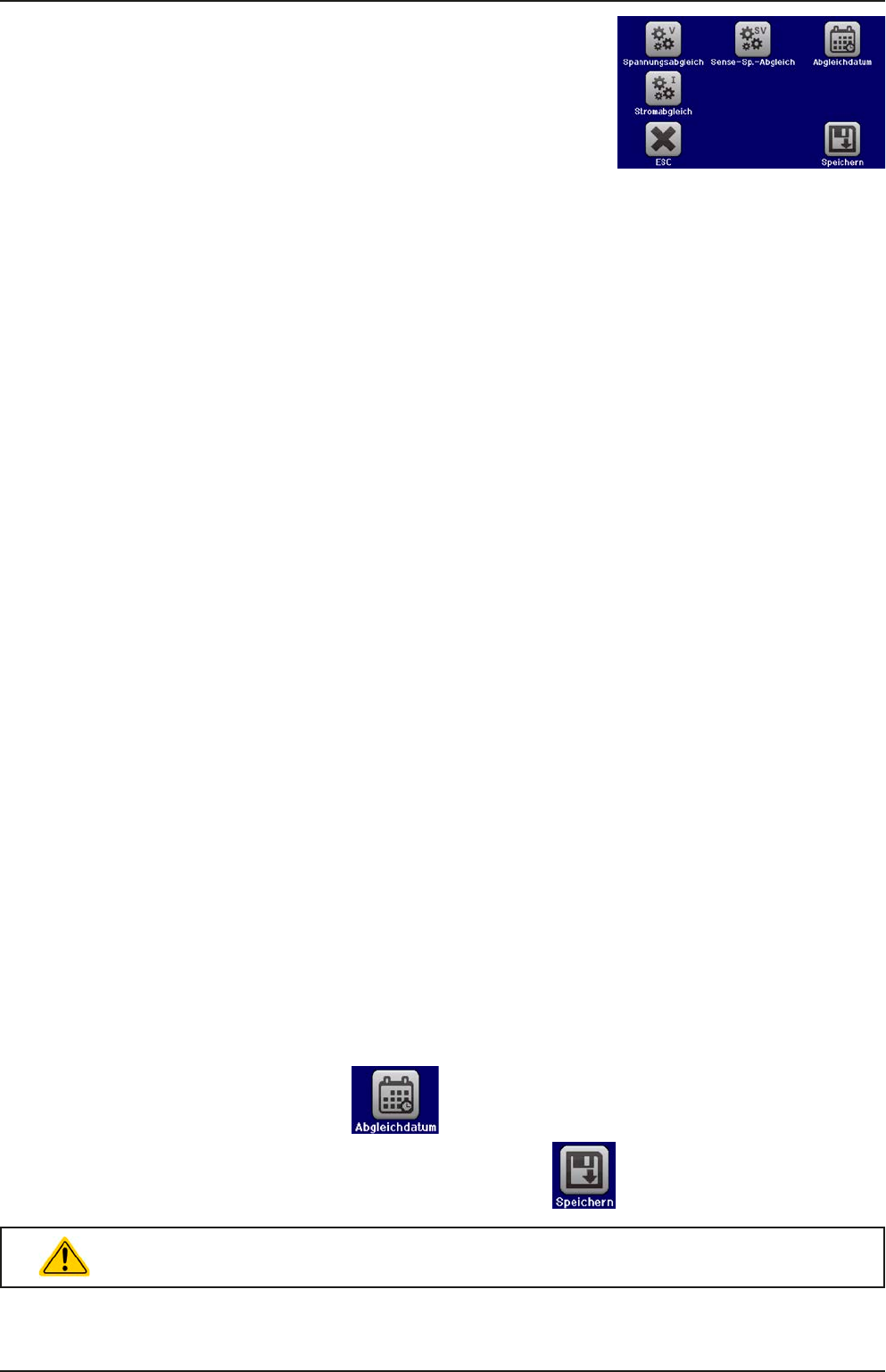

2. In der Anzeige des PSI in das MENU wechseln, dann „Allg. Einstellun-
gen“, dann Seite 6 und auf START.
3. In der folgenden Übersicht wählen: Spannungs-Abgleich, dann Aus-
gangs-Spannungs-Abgleich und WEITER. Das Gerät schaltet dann
den DC-Ausgang ein, setzt eine bestimmte Ausgangssppnung und zeigt
den Meßwert U-mon an.
4. Im nächsten Bildschirm ist eine manuelle Eingabe erforderlich. Geben Sie hier die mit Ihrem externen
Meßmittel gemessene Ausgangsspannung bei Messwert= über die Zehnertastatur ein (vorher auf den
angezeigten Wert tippen) und vergewissern Sie sich, daß der Wert richtig eingegeben wurde. Dann mit
ENTER bestätigen.
5. Wiederholen Sie Punkt 4. für die nächsten Schritte (insgesamt vier).
► So gleichen Sie den Strom ab
1. Die Last auf etwa 102% Nennstrom des PSI-Gerätes, in diesem Beispiel dann rechnerisch 122,4 A bzw.
aufgerundet 123 A, einstellen.
2. In der Anzeige in das MENU wechseln, dann „Allg. Einstellungen“ und dort auf Seite 6 auf START.
3. In der folgenden Übersicht wählen: Stromabgleich, dann Ausgangs-Strom-Abgleich und WEITER. Das
Gerät schaltet dann den DC-Ausgang ein und setzt eine bestimmte Stromgrenze, während von der Last
oder Senke belastet, und zeigt den Meßwert I-mon an.
4. Im nächsten Bildschirm ist eine Eingabe erforderlich. Geben Sie hier den mit Ihrem externen Meßmittel (Shunt)
gemessenen Ausgangsstrom bei Messwert= über die Zehnertastatur ein (vorher auf den angezeigten Wert
tippen) und vergewissern Sie sich, daß der Wert richtig eingegeben wurde. Dann mit ENTER bestätigen.
5. Wiederholen Sie Punkt 4. für die nächsten Schritte (insgesamt vier).
Falls Fernfühlung (Sense) generell genutzt wird, sollte die Fernfühlungsspannung auch abgeglichen werden. Die
Vorgehensweise ist dabei identisch mit dem Spannungsabgleich, außer daß hierbei der Fernfühlungseingang
(Sense) mit dem DC-Ausgang des PSI polrichtig verbunden sein muß.
► So gleichen Sie die Sense-Spannung ab
1. Spannungsmeßgerät am DC-Eingang der Last anschließen. Die Last auf etwa 5% des Nennstromes des
Netzgerätes, hier ~6 A, und 0 V (falls elektronische Last) einstellen. Den Fernfühlungseingang (Sense) mit
dem DC-Eingang der Last verbinden und dabei auf richtige Polarität achten.
2. In der Anzeige des PSI in das MENU wechseln, dann „Allg. Einstellungen“, dann Seite 6 und auf START
3. In der folgenden Übersicht wählen: Sense-Sp. abgleichen, dann Ausgangs-Sense-Spannungs-Abgleich
und WEITER.
4. Im nächsten Bildschirm ist eine manuelle Eingabe erforderlich. Geben Sie hier die mit Ihrem externen
Meßmittel gemessene Fernfühlungsspannung bei Messwert= über die Zehnertastatur ein (vorher auf den
angezeigten Wert tippen) und vergewissern Sie sich, daß der Wert richtig eingegeben wurde. Dann mit
ENTER bestätigen.
5. Wiederholen Sie Punkt 5. für die nächsten Schritte (insgesamt vier).
Zum Schluß kann noch über das Bedienfeld das Datum des Abgleichs im Format JJJJ / MM / TT ein-
gegeben und auch abgerufen werden.
Danach sollten die Abgleichwerte unbedingt noch mit dem Bedienfeld gespeichert werden.
Verlassen des Abgleichmenüs ohne auf „Speichern und beenden“ zu tippen verwirft
alle ermittelten Abgleichdaten und die Abgleichprozedur müßte wiederholt werden!
