PSI 9000 2U Serie
Ist der DC-Ausgang bereits eingeschaltet, bewirkt der Pin die Abschaltung dessen bzw. später erneutes Einschal-
ten, ähnlich wie bei aktivierter Fernsteuerung:
DC-
Ausgang
Pin
„REM-SB“
+
Parameter
„Rem-SB“
Verhalten
ist ein
HIGH
+
normal
Der DC-Ausgang bleibt eingeschaltet. Er kann mit der Taste On/
Off am Bedienfeld oder per digitalem Befehl ein- oder ausge-
schaltet werden
LOW
+
invertiert
HIGH
+
invertiert
Der DC-Ausgang wird ausgeschaltet und bleibt gesperrt, solange
der Pin den Zustand behält. Erneutes Einschalten durch Wechsel
des Zustandes des Pins.
LOW
+
normal

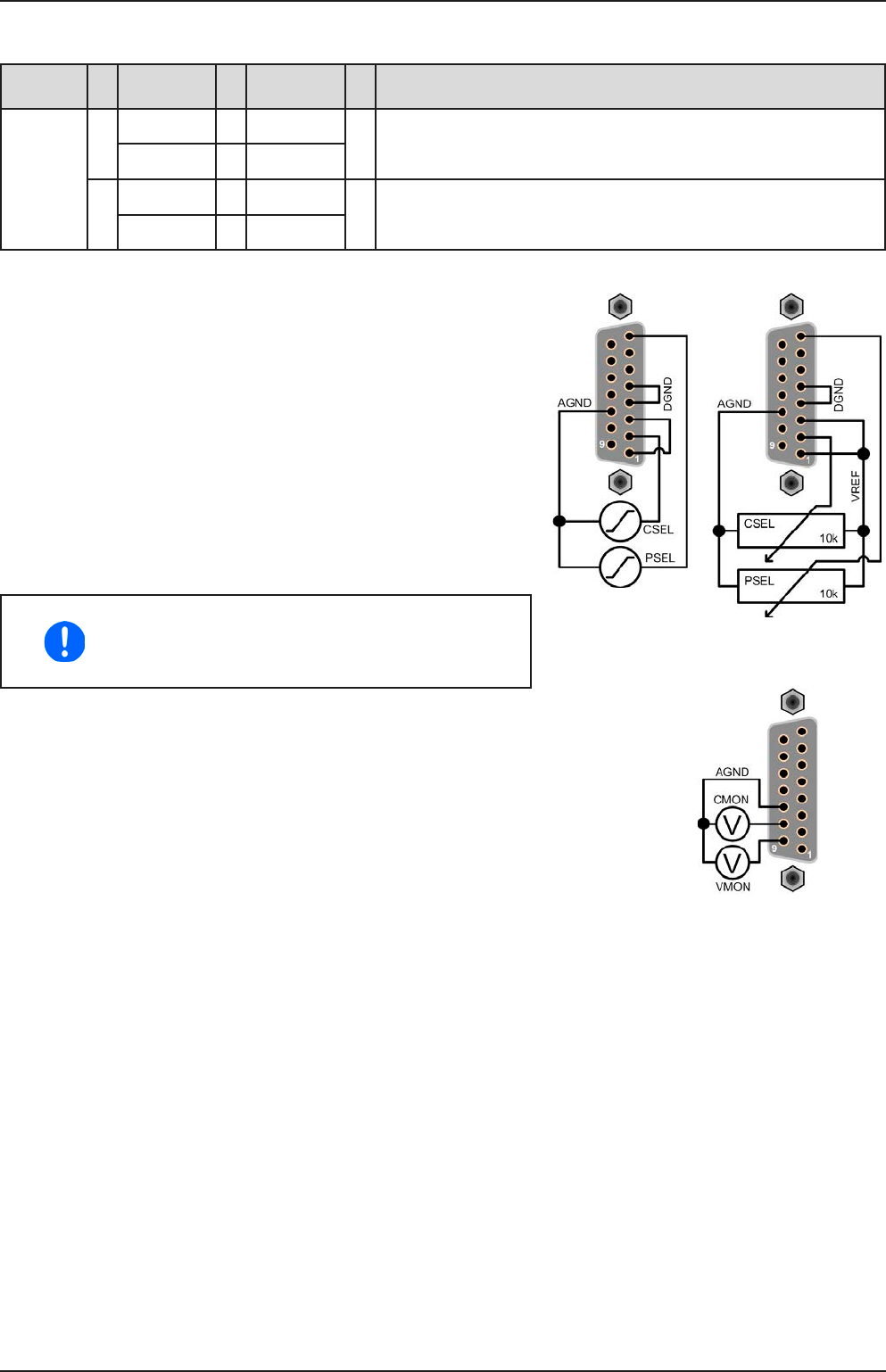

b) Fernsteuerung von Strom und Leistung
Erfordert aktivierte Fernsteuerung (Pin „Remote“ = LOW).
Über je ein Potentiometer werden die Sollwerte PSEL und CSEL aus
beispielsweise der Referenzspannung VREF erzeugt. Das Netzgerät
kann somit wahlweise in Strombegrenzung oder Leistungsbegrenzung
arbeiten. Gemäß der Vorgabe von max. 5 mA für den Ausgang VREF
sollten hier Potentiometer von mindestens 10 kOhm benutzt werden.
Der Spannungssollwert wird hier fest auf VREF (≙100%) gelegt und
beeinflußt somit Konstantstrom- oder Konstantleistungsbetrieb nicht.
Bei Einspeisung der Steuerspannungen von einer externen Span-
nungsquelle wäre die Wahl des Eingangsspannungsbereiches für
Sollwerte (0...5 V oder 0...10 V) zu beachten.
Bei Benutzung des Eingangsspannungsbereiches
0...5 V für 0...100% Sollwert halbiert sich die effek-
tive Auösung bzw. verdoppelt sich die minimale
Schrittweite für Sollwerte/Istwerte.
Beispiel mit ext.
Spannungsquelle
Beispiel mit Potis
c) Istwerte erfassen
Über die AS werden die Ausgangswerte von Strom und Spannung mittels 0...10 V
oder 0...5 V abgebildet. Zur Erfassung dienen handelsübliche Multimeter o.ä.
