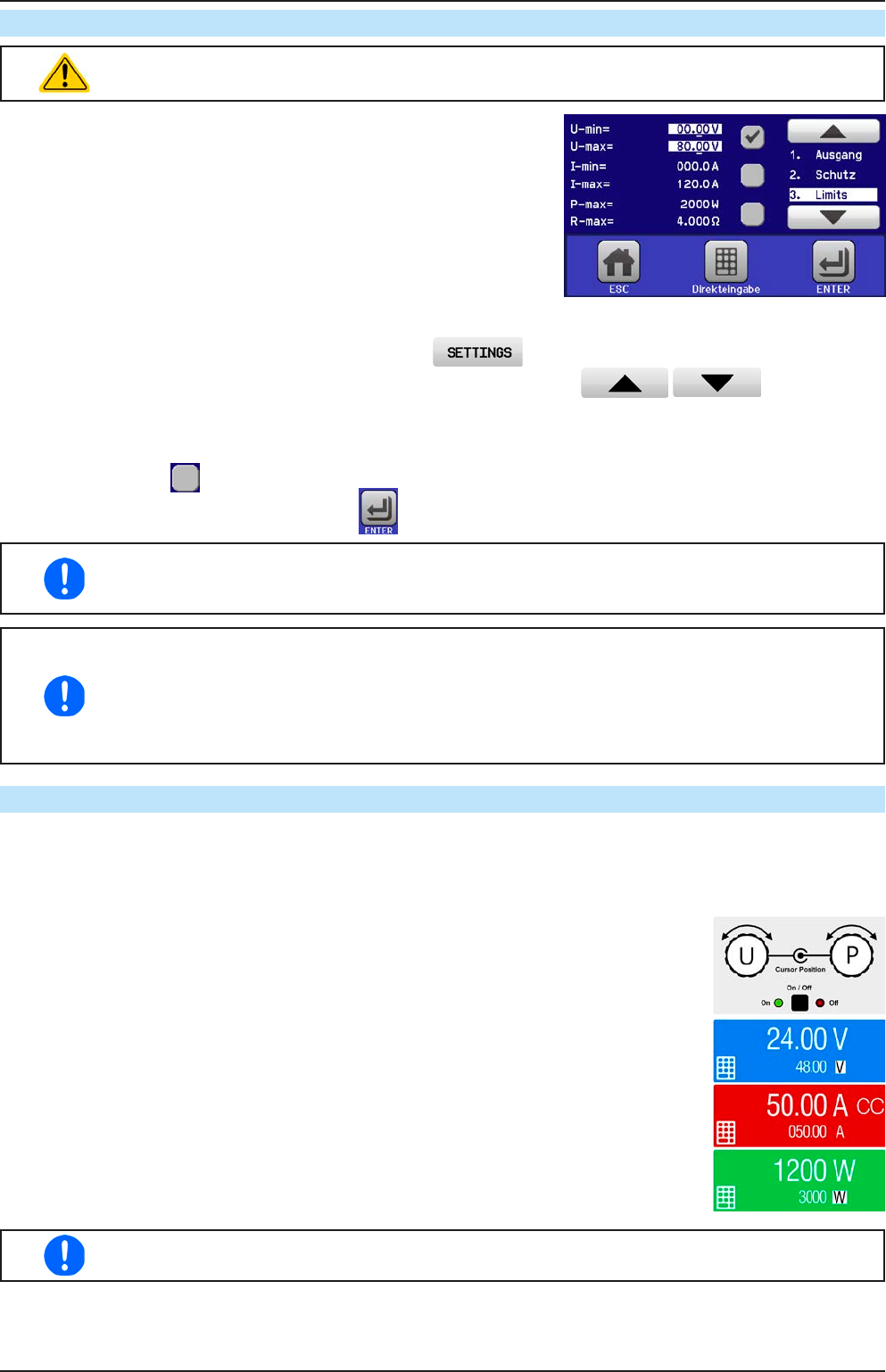

3.4.4 Einstellgrenzen (Limits)
Die Einstellgrenzen gelten nur für die zugehörigen Sollwerte, gleichermaßen bei manueller
Bedienung wie bei Fernsteuerung.
Standardmäßig sind alle Sollwerte (U, I, P, R) von 0...100% einstellbar.
Der volle Bereich kann in einigen Fällen, besonders zum Schutz von
Anwendungen gegen Überspannung, hinderlich sein. Daher können
jeweils für Spannung (U), Strom (I) separat untere und obere Einstell-
grenzen festgelegt werden, die den einstellbaren Bereich des jeweiligen
Sollwertes verringern.
Für die Leistung (P) und den Widerstand (R) können nur obere Ein-
stellgrenzen festgelegt werden.
► So kongurieren Sie die Einstellgrenzen
1. Tippen Sie in der Hauptseite auf das Bedienfeld .
2. Tippen Sie auf der rechten Seite auf die weißen dreieckigen Pfeile , um „3. Limits“
auszuwählen.
3. Jeweils ein Paar obere und untere Einstellgrenze U, I bzw. obere Einstellgrenzen P/R sind den Drehknöpfen
zugewiesen und können mit diesen eingestellt werden. Wechsel zu einem anderen durch Antippen eines
Auswahlfeldes .
4. Übernehmen Sie die Einstellungen mit .
Die Einstellwerte können auch direkt über eine Zehnertastatur eingegeben werden. Diese er-
scheint, wenn man auf der jeweiligen Seite, also z. B. „3. Limits“, auf das Bedienfeld mit der
Drehknopfzuweisung (unten, Mitte) tippt.
Die Einstellgrenzen sind an die Sollwerte gekoppelt. Das bedeutet, daß die obere Einstellgrenze
(-max) des Sollwertes nicht kleiner bzw. die untere Einstellgrenze (-min) nicht höher eingestellt
werden kann als der Sollwert momentan ist.
Beispiel: Wenn man die Einstellgrenze der Leistung (P-max) auf 1.00 kW einstellen möchte und
der Leistungssollwert ist noch auf 2.00 kW eingestellt, dann müßte man den Leistungssollwert
zuerst auf 1.00 kW oder geringer einstellen.
3.4.5 Betriebsart wechseln
Generell wird bei manueller Bedienung eines PSI 9000 2U zwischen zwei Betriebsarten unterschieden, die an die
Sollwerteingabe per Drehknopf oder Zehnertastatur gebunden sind. Diese Zuordnung kann bzw. muß gewechselt
werden, wenn einer der drei Sollwerte verstellt werden soll, der momentan nicht zugänglich ist.
► So wechseln Sie die Betriebsart
1. Sofern das Gerät nicht in Fernsteuerung oder das Bedienfeld gesperrt ist, gibt es
zwei Möglichkeiten. Entweder Sie tippen auf die Abbildung des rechten Drehknopfes
(siehe Abbildung rechts), dann wechselt die Zuordnung des Drehknopfes zwischen
I, P und R (angezeigt unter dem Drehknopf), oder
2. Sie tippen auf die farblich hinterlegten Felder mit den Soll-/Istwerten, wie rechts
gezeigt. Wenn die Einheit des gewählten Sollwertes invertiert dargestellt wird, ist
der Wert dem Drehknopf zugeordnet. Im Beispiel sind U und P gewählt.
Je nach getroffener Wahl wird dem rechten Drehknopf ein anderer Sollwert zum Einstellen
zugeordnet, während der linke Drehknopf immer die Spannung stellt.
Um den ständigen Wechsel der Zuordnung zu umgehen, können Sie, bei z. B. Zuordnung U/I
gewählt, auch die Leistung durch Direkteingabe stellen. Siehe dazu 3.4.6.
Was das Gerät bei eingeschaltetem Ausgang dann tatsächlich als aktuelle Regelungsart bzw. Betriebsart einstellt,
hängt nur von den Sollwerten ab. Mehr Informationen dazu finden Sie in „3.2. Regelungsarten“.
