2.3.2 Vorbereitung
Für das netzseitige Anschließen des Netzgerätes der Serie PSI 9000 2U ist ein 3poliges Netzkabel von 2 m Länge
im Lieferumfang enthalten. Soll das Gerät anders verkabelt werden, so ist sicherzustellen, daß der Querschnitt
der verwendeten Zuleitung mindestens 3x 2,5 mm² (wie beim Netzkabel) beträgt.
Bei der Dimensionierung der DC-Leitungen zur Last sind mehrere Dinge zu betrachten:
• Der Querschnitt der Leitungen sollte immer mindestens für den Maximalstrom des Gerätes
ausgelegt sein
• Bei dauerhafter Strombelastung der Leitungen am zulässigen Limit entsteht Wärme, die ggf.
abgeführt werden muß, sowie ein Spannungsabfall, der von der Leitungslänge und der Erwär-
mung der Leitung abhängig ist. Um das zu kompensieren, muß der Querschnitt erhöht bzw.
die Leitungslänge verringert werden.
2.3.3 Aufstellung des Gerätes
• Wählen Sie den Ort der Aufstellung so, daß die Zuleitungen zur Last so kurz wie möglich
gehalten werden können
• Lassen Sie hinter dem Gerät ausreichend Platz, jedoch mindestens 30cm, für die stets hinten
austretende, warme bis heiße Abluft.
Ein Gerät in 19" Bauform wird üblicherweise auf entsprechenden Halteschienen und in 19" Einschüben oder
-Schränken installiert. Dabei muß auf die Einbautiefe des Gerätes geachtet werden, sowie auf das Gewicht. Die
Griffe an der Front dienen dabei zum Hineinschieben und Herausziehen aus dem Schrank. An der Frontplatte
befindliche Langloch-Bohrungen dienen zur Befestigung im 19"-Schrank (Befestigungsschrauben im Lieferumfang
nicht enthalten).
Bei den Geräten der Serie PSI 9000 2U werden für die Umrüstung auf Tischgerät sogenannte Abdeckbleche mit-
geliefert, die statt der Haltewinkel seitlich hinter die Frontplatte geklemmt werden, bevor die Griffe wieder montiert
werden.

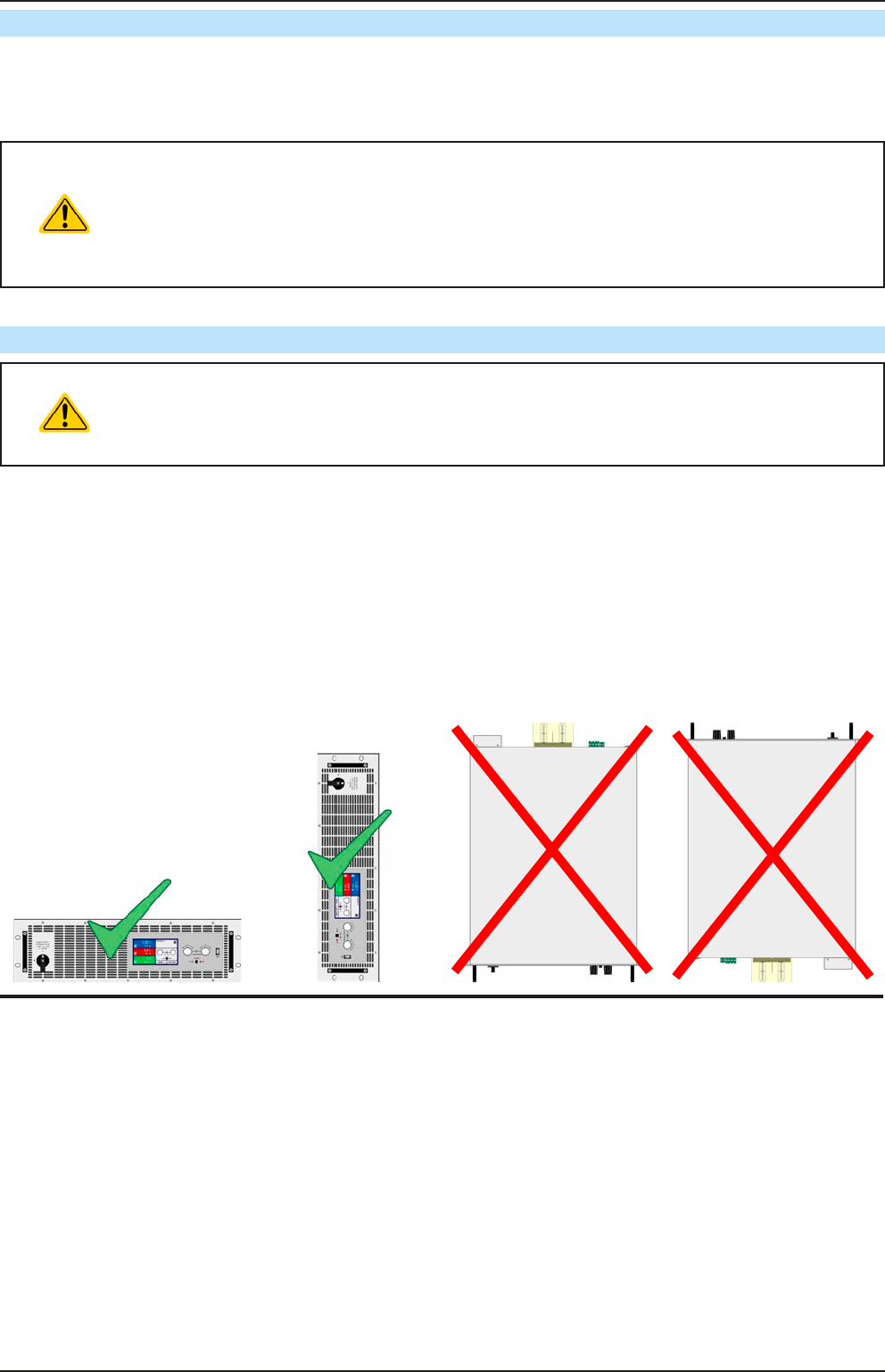

Zulässige und unzulässige Aufstellpositionen:
Aufstelläche
