PSI 9000 2U Serie
3.5.4.2 Quittieren von Alarmmeldungen
Alarmmeldungen des Gerätes (siehe 3.6.2) erscheinen immer in der Anzeige, einige davon auch als Signal auf
der analogen Schnittstelle (siehe Tabelle unten).
Tritt während der Fernsteuerung über analoge Schnittstelle ein Gerätealarm auf, schaltet der DC-Eingang genauso
aus wie bei manueller Bedienung. Bei Übertemperatur (OT) und Überspannung (OV) kann das über die Signal-
pins der AS erfaßt werden, bei anderen Alarmen, wie z. B. Power Fail (PF), nicht. Diese Alarme können nur durch
Auswertung der Istwerte gegenüber den Sollwerten erfaßt werden.
Die Alarme OT, OV, PF, OCP und OPP gelten als zu quittierende Fehler (siehe auch „3.6.2. Gerätealarme und
Events handhaben“). Sie können durch Aus- und Wiedereinschalten des DC-Eingangs per Pin REM-SB quittiert
werden, also eine HIGH-LOW-HIGH-Flanke (mind. 50ms für LOW).

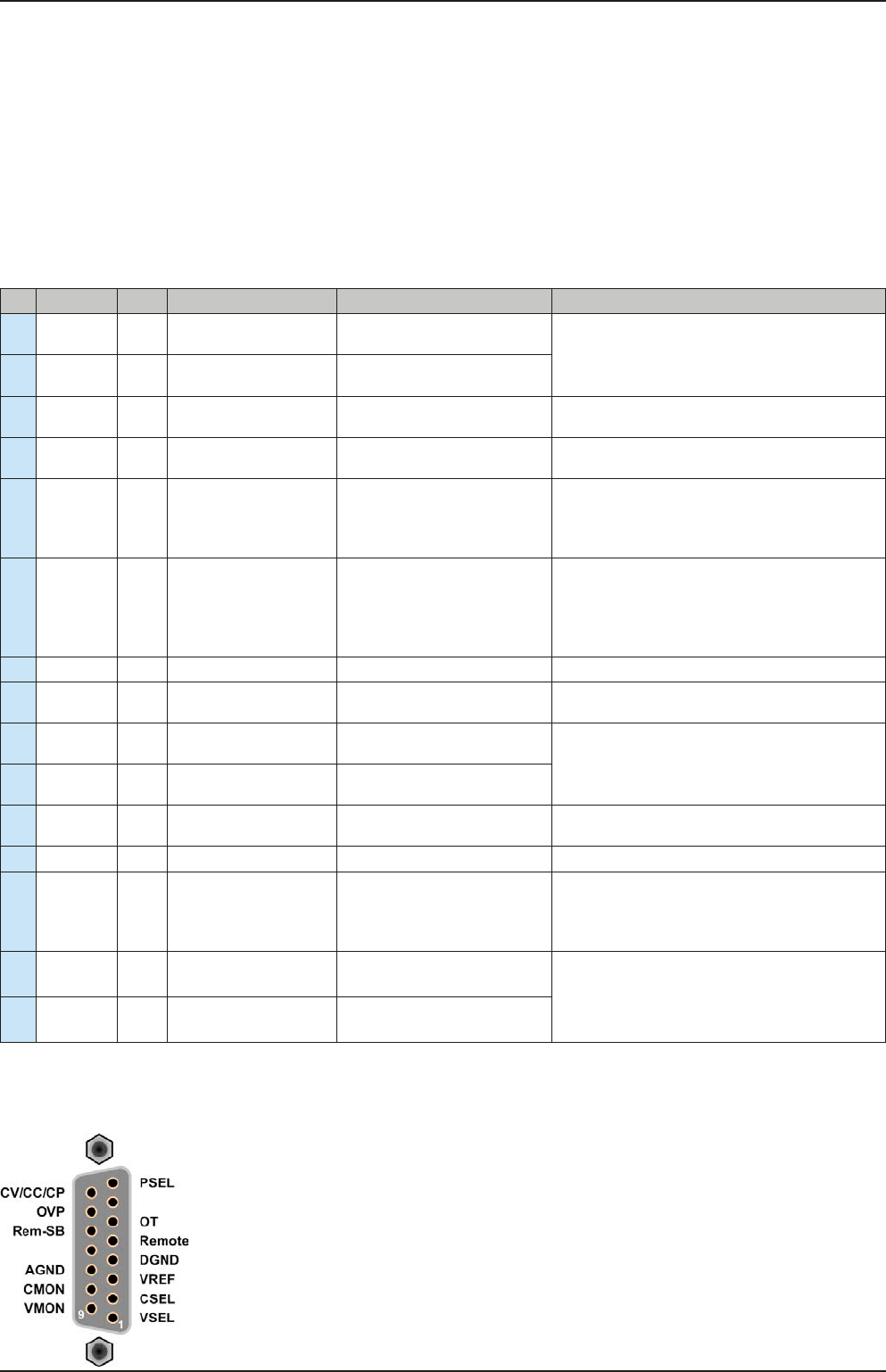

3.5.4.3 Spezikation der Analogschnittstelle
Pin Name Typ* Bezeichnung Standardpegel Elektrische Eigenschaften
1 VSEL AI Sollwert Spannung
0…10 V bzw. 0...5 V ent-
sprechen 0..100% von U
Nenn
Genauigkeit < 0,2% *****
Eingangsimpedanz R
i
>40kΩ...100kΩ
2 CSEL AI Sollwert Strom
0…10 V bzw. 0...5 V ent-
sprechen 0..100% von I
Nenn
3 VREF AO Referenzspannung 10 V oder 5 V
Genauigkeit < 0,2% *****, bei I
max
= +5 mA
Kurzschlussfest gegen AGND
4 DGND POT
Bezugspotential für
alle digitalen Signale
Für Steuer- und Meldesignale
5 REMOTE DI
Umschaltung interne /
externe Steuerung
Extern = LOW, U
Low
<1 V
Intern = HIGH, U
High
>4 V
Intern = Offen
Spannungsbereich = 0…30 V
I
Max
= -1 mA bei 5 V
U
LOW nach HIGH typ.
= 3 V
Empf. Sender: Open collector gegen DGND
6 OT DO
Übertemperaturalarm /
Power fail ***
Alarm = HIGH, U
High
> 4 V
kein Alarm = LOW, U
Low
<1 V
Quasi-Open-Collector mit Pull-up gegen Vcc **
Bei 5 V am Pin fließen max. +1 mA
I
Max
= -10 mA bei U
CE
= 0,3 V
U
Max
= 30 V
Kurzschlussfest gegen DGND
7 - - - - -
8 PSEL AI Sollwert Leistung
0…10 V bzw. 0...5 V ent-
sprechen 0..100% von P
Nenn
Genauigkeit < 0,2% *****
Eingangsimpedanz R
i
>40kΩ...100kΩ
9 VMON AO Istwert Spannung
0…10 V bzw. 0...5 V ent-
sprechen 0..100% von U
Nenn
Genauigkeit < 0,2% bei I
Max
= +2 mA
Kurzschlussfest gegen AGND
10 CMON AO Istwert Strom
0…10 V bzw. 0...5 V ent-
sprechen 0..100% von I
Nenn
11 AGND POT
Bezugspotential für
alle analogen Signale
Für -SEL, -MON, VREF Signale
12 - - - - -
13 REM-SB DI
DC-Ausgang aus
(DC-Ausgang ein)
(Alarm quittieren ****)
Aus = LOW, U
Low
<1 V
Ein = HIGH, U
High
>4 V
Ein = Offen
Spannungsbereich = 0…30 V
I
Max
= +1 mA bei 5 V
Empfohlener Sender: Open-Collector gegen
DGND
14 OVP DO Überspannungsalarm
OVP = HIGH, U
High
> 4 V
kein OVP = LOW, U
Low
<1 V
Quasi-Open-Collector mit Pull-up gegen Vcc **
Bei 5 V am Pin fließen max. +1 mA
I
max
= -10 mA bei U
ce
= 0,3 V, U
max
= 0...30 V
Kurzschlussfest gegen DGND
15 CV DO
Anzeige Spannungs-
regelung aktiv
CV = LOW, U
Low
<1 V
CC/CP/CR = HIGH, U
High
>4 V
* AI = Analoger Eingang, AO = Analoger Ausgang, DI = Digitaler Eingang, DO = Digitaler Ausgang, POT = Potential
** Interne Vcc ca. 10 V *** Ausfall Netz, Netzunter- bzw. -überspannung oder PFC-Fehler **** Nur während Fernsteuerung
***** Der Fehler eines Sollwerteinganges addiert sich zum allgemeinen Fehler des zugehörigen Wertes am DC-Ausgang des Gerätes
3.5.4.4 Übersicht Sub-D-Buchse
