PSI 9000 2U Serie

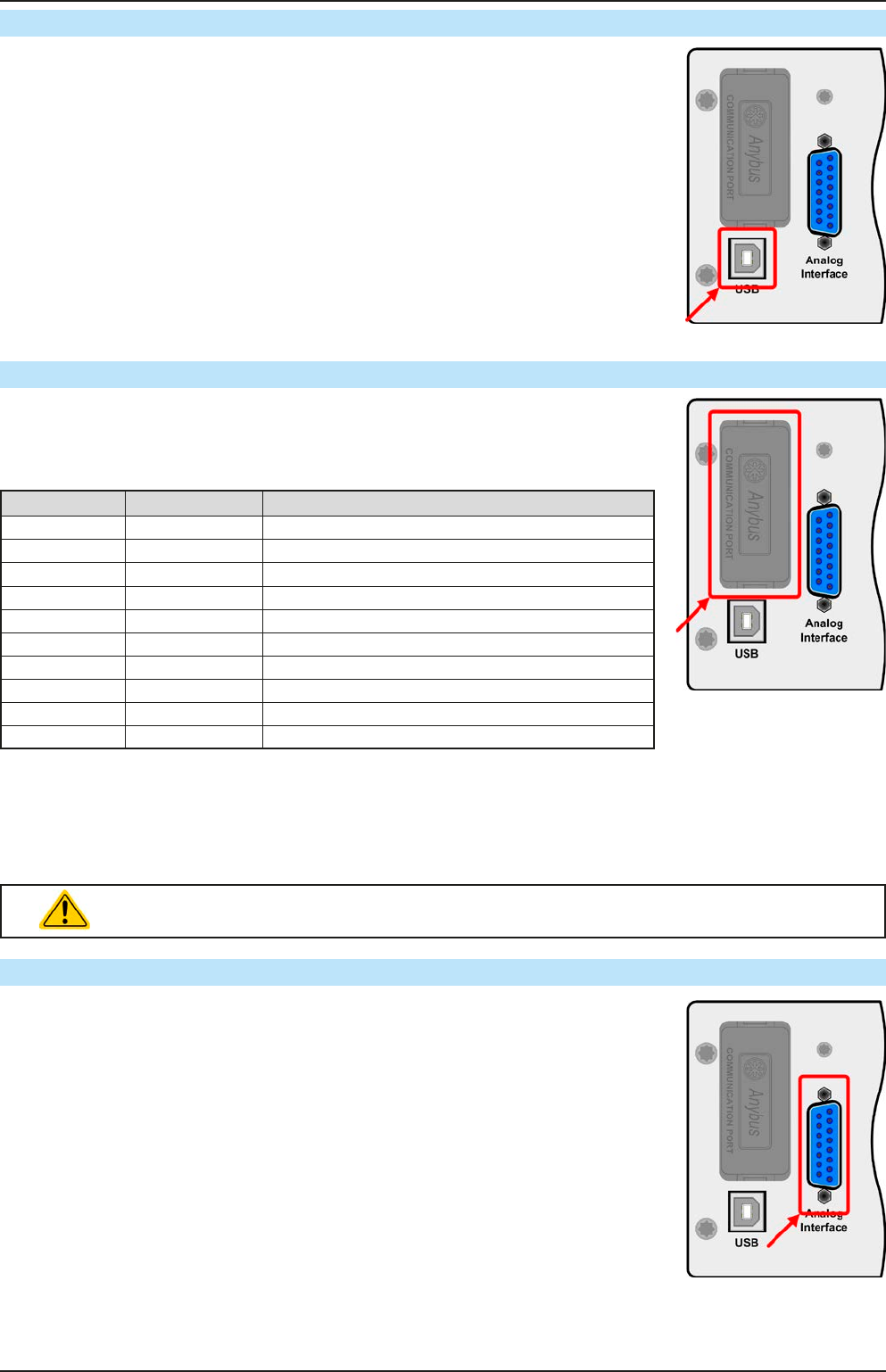

1.9.7 USB-Port (Rückseite)
Der USB-Port Typ B auf der Rückseite des Gerätes dient zur Kommunikation mit dem
Gerät, sowie zur Firmwareaktualisierung. Über das mitgelieferte USB-Kabel kann
das Gerät mit einem PC verbunden werden (USB 2.0, USB 3.0). Der Treiber wird auf
CD mitgeliefert und installiert einen virtuellen COM-Port. Details zur Fernsteuerung
sind in weiterer Dokumentation auf der Webseite des Geräteherstellers bzw. auf der
mitgelieferten CD zu finden.
Das Gerät kann über diesen Port wahlweise über das international standardisierte
ModBus-Protokoll oder per SCPI-Sprache angesprochen werden. Es erkennt das
in einer Nachricht verwendete Protokoll automatisch.
Die USB-Schnittstelle hat, wenn Fernsteuerung aktiviert werden soll, keinen Vor-
rang vor dem Schnittstellenmodul (siehe unten) oder der Analogschnittstelle und
kann daher nur abwechselnd zu diesem benutzt werden. Jedoch ist Überwachung
(Monitoring) immer möglich.
1.9.8 Steckplatz für Schnittstellenmodule
Dieser Steckplatz auf der Rückseite des Gerätes (nur Geräte in Standardausführung,
Modelle mit Option 3W installiert abweichend) dient zur Aufnahme diverser Schnitt-
stellenmodule vom Typ AnyBus CompactCom (kurz: ABCC) der Schnittstellen-Serie
IF-AB. Es sind optional verfügbar:
Artikelnummer Bezeichnung Funktion
35400100 IF-AB-CANO CANopen, 1x Sub-D 9polig männlich
35400101 IF-AB-RS232 RS 232, 1x Sub-D 9polig männlich (Nullmodem)
35400103 IF-AB-PBUS Profibus DP-V1 Slave, 1x Sub-D 9polig weiblich
35400104 IF-AB-ETH1P Ethernet, 1x RJ45
35400105 IF-AB-PNET1P ProfiNET IO, 1x RJ45
35400106 IF-AB-DNET Devicenet, 1x Wagostecker 5polig
35400107 IF-AB-MBUS1P ModBus TCP, 1x RJ45
35400108 IF-AB-ETH2P Ethernet, 2x RJ45
35400109 IF-AB-MBUS2P ModBus TCP, 2x RJ45
35400110 IF-AB-PNET2P ProfiNET IO, 2x RJ45
Die Module werden vom Anwender installiert und können problemlos nachgerüstet werden. Gegebenenfalls ist
ein Firmwareupdate des Gerätes erforderlich, damit ein bestimmtes Modul erkannt und unterstützt werden kann.
Das bestückte Modul hat, wenn Fernsteuerung aktiviert werden soll, keinen Vorrang vor der USB-Schnittstelle
oder der Analogschnittstelle und kann daher nur abwechselnd zu diesen benutzt werden. Jedoch ist Überwachung
(Monitoring) immer möglich.
Stecken bzw. Abziehen des Moduls nur bei ausgeschaltetem Gerät!
1.9.9 Analogschnittstelle
Diese 15polige Sub-D-Buchse auf der Rückseite dient zur Fernsteuerung des Gerätes
mittels analogen Signalen bzw. Schaltzuständen.
Wenn ferngesteuert werden soll, kann diese analoge Schnittstelle nur alternativ zu einer
der digitalen benutzt werden. Überwachung (Monitoring) ist jedoch jederzeit möglich.
Der Eingangsspannungsbereich der Sollwerte bzw. der Ausgangsspannungsbereich
der Monitorwerte und der Referenzspannung kann im Einstellungsmenü des Gerätes
zwischen 0...5 V und 0...10 V für jeweils 0...100% umgeschaltet werden.
