3.10.3 Zwei-Quadranten-Betrieb (2QB)
3.10.3.1 Einleitung

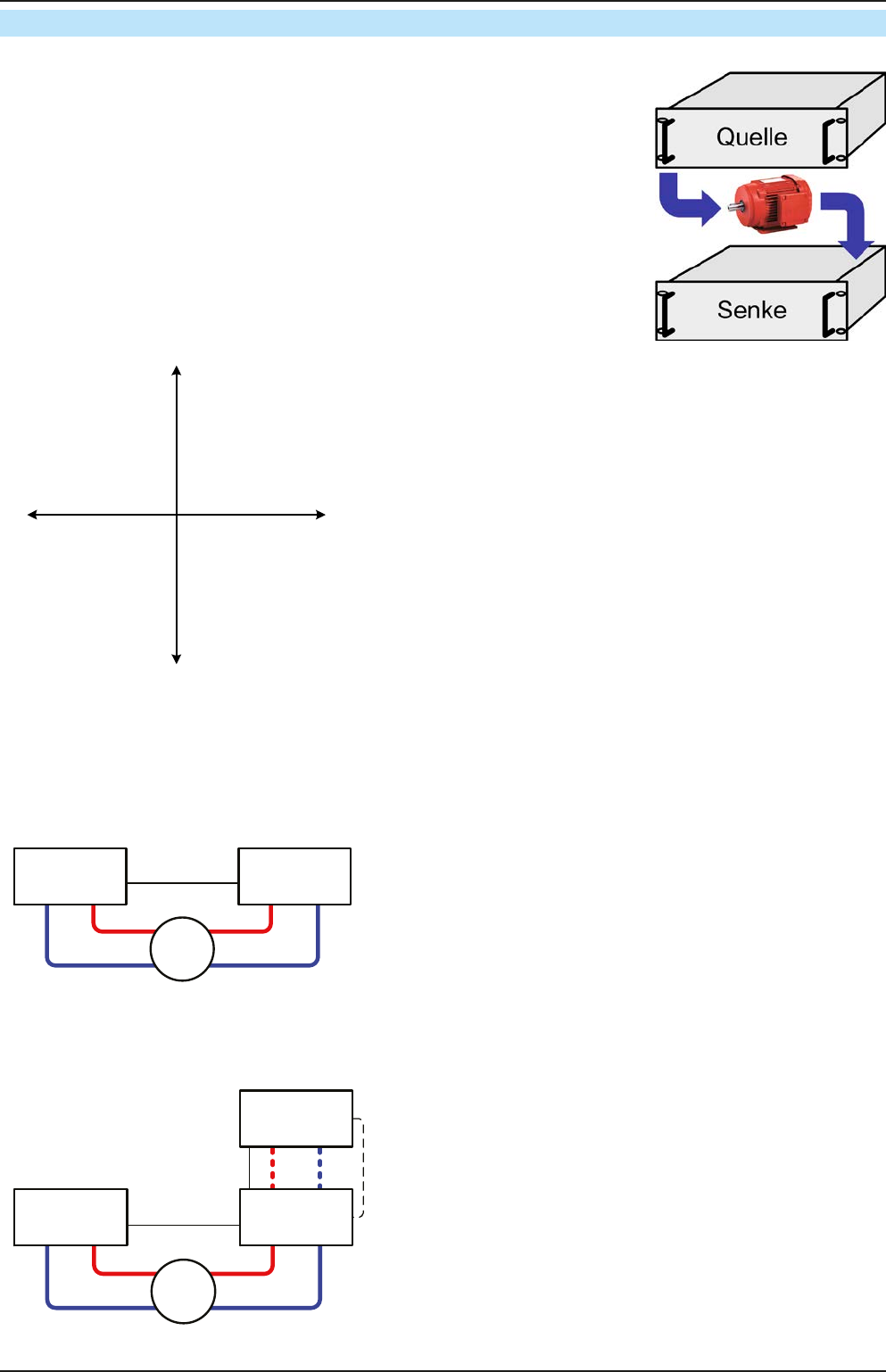

Diese Betriebsart bezieht sich auf die Verwendung einer Quelle, hier ein Netzgerät
der Serie PSI 9000 2U, und einer kompatiblen Senke, z. B. eine elektronische
Last der Serie ELR 9000. Die Quelle und die Senke treten abwechselnd in Funk-
tion, um einen Prüfling wie z. B. eine Batterie, im Rahmen eines Funktions- oder
Endtests gezielt zu laden und zu entladen.
Dabei kann der Anwender entscheiden, ob er das System manuell bedient, nur
das Netzgerät als bestimmende Einheit oder beide Geräte per PC steuert. Wir
empfehlen die Bedienung des Netzgerätes allein, das dann bei Verbindung
beider Geräte über den Share-Bus das Verhalten der Last bestimmt. Der Zwei-
Quadranten-Betrieb ist nur für Spannungskonstantbetrieb (CV) geeignet.
Verdeutlichung:
U+
U-
I+
I-
III
III
IV
Mit einer Kombination Quelle-Senke können nur die Quadranten
I + II abgebildet werden. Dies bedeutet, nur positive Spannungen
sind möglich. Der positive Strom wird von der Quelle, ggf. von der
Anwendung, generiert und der negative Strom fließt in die Last.
Am Netzgerät sollten die maximal für den Anwendungsfall
zulässigen Grenzwerte eingestellt werden. Dies kann auch
über eine Schnittstelle erfolgen. An der elektronischen Last ist
vorzugsweise die Betriebsart CV zu wählen. Die Last wird dann
mittels des Share-Bus’ die Ausgangsspannung des Netzgerätes
entsprechend steuern.
Typische Anwendungen:
• Brennstoffzellen
• Kondensatortests
• motorisch betriebene Anwendungen
• Elektroniktests, wo eine höhere Dynamik für Entladevorgänge
erforderlich ist
3.10.3.2 Verbindung der Geräte zum 2QB
Es gibt verschiedene Möglichkeiten, Quelle(n) und Senke(n) zum 2QB zu verbinden:
Share-Bus
E.U.T
E-LOAD PSU
Konguration A:
1E-Lastund1Netzgerät,plus1Prüing(E.U.T).
DiesisteinesehrgebräuchlicheKongurationfür2QB.
Die Nennwerte U und I beider Geräte sollten zueinander
passen, zumindest aber die Spannung. Z. B. eine ELR 9080-
170 und ein PSI 9080-120 2U würden zueinander passen.
Das System wird vom Netzgerät gesteuert, welches dazu im
Setup-Menü als „Master“ gesetzt werden muß, auch wenn
keinMaster-Slave-Betriebstattndet.
E.U.T
E-LOAD PSU 1
PSU n
Master-Slave
SB
Share-Bus
Konguration B:
1E-LastundmehrereNetzgeräte,plus1Prüing(E.U.T).
Zur Anpassung der Gesamtleistung der Netzgeräte an die
eventuell höhere Eingangsleistung der Last. Der Laststrom
teilt sich dann auf die n Netzgeräte auf, wenn sie auch über
Share-Bus verbunden werden, um symmetrische Lastvertei-
lung zu erreichen. Der digitale Master-Slave-Bus kann zusätz-
lich verbunden werden, falls bei den Netzgeräten installiert.
Ein Netzgerät, vorzugsweise PSU 1, muß als Master für den
Share-Busdeniertwerden,egalobüberdendigitalenMS-
Bus Master-Slave-Betrieb gefahren wird oder nicht.
