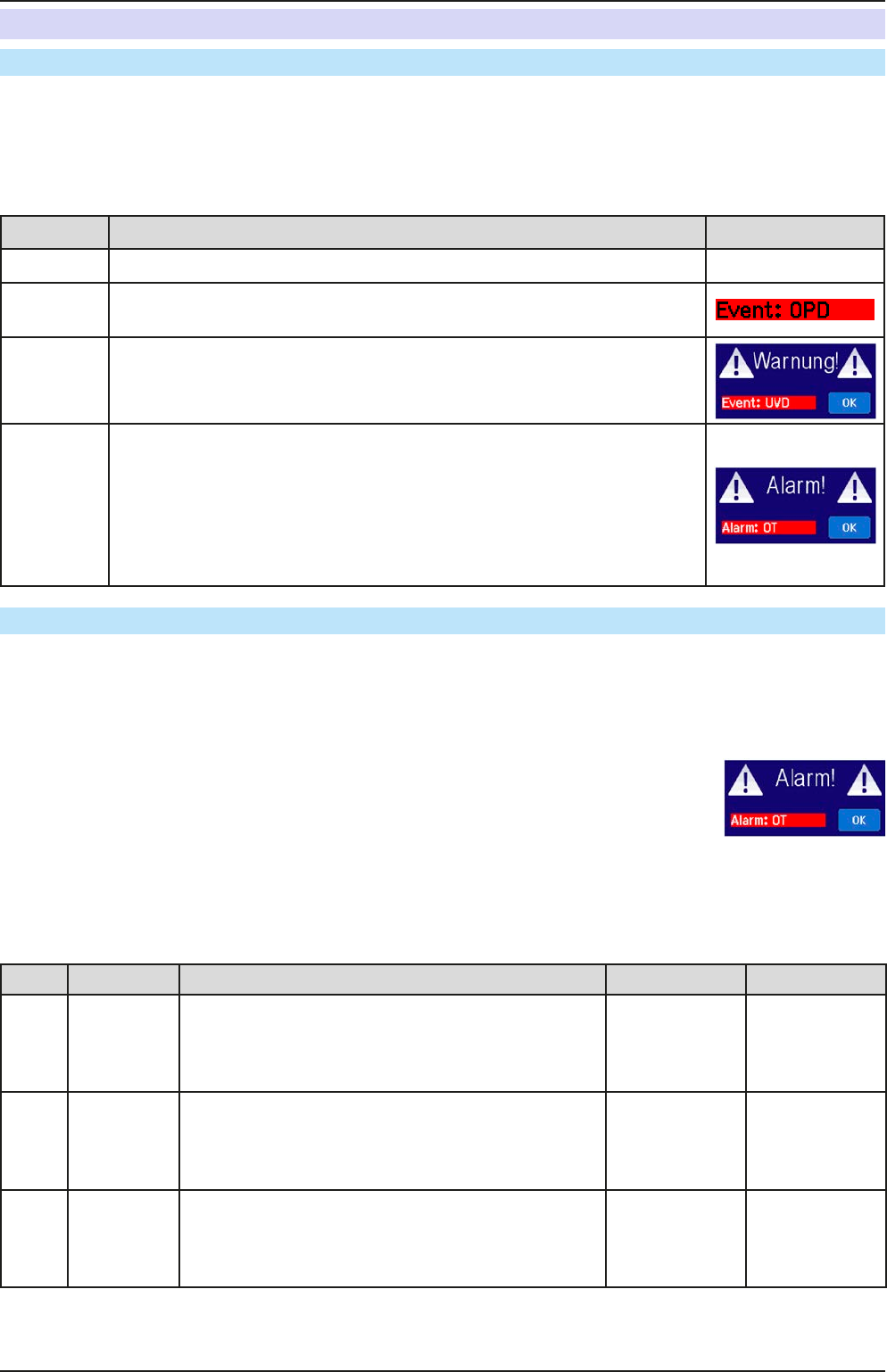

3.6 Alarme und Überwachung
3.6.1 Begriffsdenition
Grundsätzlich wird unterschieden zwischen Gerätealarmen (siehe „3.3. Alarmzustände“) wie Überspannung oder
Übertemperatur und benutzerdefinierten Ereignissen, wie z. B. OVD (Überspannungsüberwachung). Während
Gerätealarme, bei denen der DC-Ausgang zunächst ausgeschaltet wird, zum Schutz des Gerätes und der ange-
schlossenen Last dienen, können benutzerdefinierte Ereignisse den DC-Ausgang abschalten (bei Aktion ALARM),
aber auch nur als akustisches Signal ausgegeben werden, das den Anwender auf etwas aufmerksam macht. Bei
benutzerdefinierten Ereignissen kann die Aktion ausgewählt werden:
Aktion Verhalten Beispiel
KEINE Benutzerereignis ist deaktiviert
SIGNAL
Bei Erreichen der Bedingung, die ein Ereignis mit Aktion Signal auslöst, wird
nur in der Anzeige (Statusfeld) des Gerätes ein Text ausgegeben.
WARNUNG
Bei Erreichen der Bedingung, die ein Ereignis mit Aktion Warnung auslöst,
werden in der Anzeige (Statusfeld) des Gerätes ein Text und eine zusätzlich
eingeblendete Meldung ausgegeben.
ALARM
Bei Erreichen der Bedingung, die ein Ereignis mit Aktion Alarm oder einen
Alarm auslöst, werden nur in der Anzeige (Statusfeld) des Gerätes ein Text
und eine zusätzlich eingeblendete Meldung, sowie ein akustisches Signal
ausgegeben (falls der Alarmton aktiviert ist). Weiterhin wird der DC-Ausgang
ausgeschaltet. Bestimmte Gerätealarme werden zusätzlich über die analoge
Schnittstelle signalisiert und können über digitalen Schnittstellen abgefragt
werden.
3.6.2 Gerätealarme und Events handhaben
Bei Auftreten eines Gerätealarms wird üblicherweise zunächst der DC-Ausgang ausgeschaltet, eine Meldung in
der Mitte der Anzeige ausgegeben und, falls aktiviert, ein akustisches Signal generiert, um den Anwender auf den
Alarm aufmerksam zu machen. Der Alarm muß zwecks Kenntnisnahme bestätigt werden.
► So bestätigen Sie einen Alarm in der Anzeige (während manueller Bedienung)
1. Wenn in der Anzeige ein Alarm angezeigt wird als überlagerte Meldung: mit OK.
2. Wenn der Alarm bereits einmal mit OK bestätigt wurde, aber noch angezeigt wird im
Statusfeld, dann zuerst auf das Statusfeld tippen, damit die überlagernde Meldung
erneut eingeblendet wird und dann mit OK.
Zum Bestätigen von Alarmen während analoger Fernsteuerung siehe „3.5.4.2. Quittieren von Alarmmeldungen“
bzw. bei digitaler Fernsteuerung siehe externe Dokumentation „Programming ModBus & SCPI“.
Manche Gerätealarme können konfiguriert werden:
Alarm Bedeutung Beschreibung Einstellbereich Meldeorte
OVP
OverVoltage
Protection
Überspannungsschutz. Löst einen Alarm aus, wenn die
Ausgangsspannung am DC-Ausgang die eingestellte
Schwelle erreicht. Außerdem wird der DC-Ausgang
ausgeschaltet.
0 V...1,1*U
Nenn
Anzeige,
Analogschnittst.,
Digitale Schnitt-
stellen
OCP
OverCurrent
Protection
Überstromschutz. Löst einen Alarm aus, wenn der
Ausgangsstrom am DC-Ausgang die eingestellte
Schwelle erreicht. Außerdem wird der DC-Ausgang
ausgeschaltet.
0 A...1,1*I
Nenn
Anzeige,
Digitale Schnitt-
stellen
OPP
OverPower
Protection
Überleistungsschutz. Löst einen Alarm aus, wenn die
Ausgangsleistung am DC-Ausgang die eingestellte
Schwelle erreicht. Außerdem wird der DC-Ausgang
ausgeschaltet.
0 W...1,1*P
Nenn
Anzeige,
Digitale Schnitt-
stellen
