Seite 37
EA Elektro-Automatik GmbH
Helmholtzstr. 31-33 • 41747 Viersen
Telefon: 02162 / 3785-0
Telefax: 02162 / 16230
www.elektroautomatik.de
ea1974@elektroautomatik.de
PSI 9000 2U Serie
2.3.7 Anschließen der Fernfühlung
Die beiden Pins „NC“ am Sense-Anschluß dürfen nicht verbunden werden!
• Der Querschnitt von Fühlerleitungen ist unkritisch, sollte jedoch bei zunehmender Länge erhöht
werden. Empfehlung für Leitungslängen bis 5 m: 0,5 mm²
• Fühlerleitungen sollten miteinander verdrillt sein und dicht an den DC-Leitungen verlegt werden,
um Schwingneigung zu unterdrücken. Gegebenenfalls ist zur Unterdrückung der Schwingnei-
gung noch ein zusätzlicher Kondensator an der Last anzubringen
• (+) Sense darf nur am (+) der Last und (–) Sense nur am (–) der Last angeschlossen werden.
Ansonsten können beide Systeme beschädigt werden.
• Bei Master-Slave-Betrieb sollte die Fernfühlung nur am Master-Gerät erfolgen

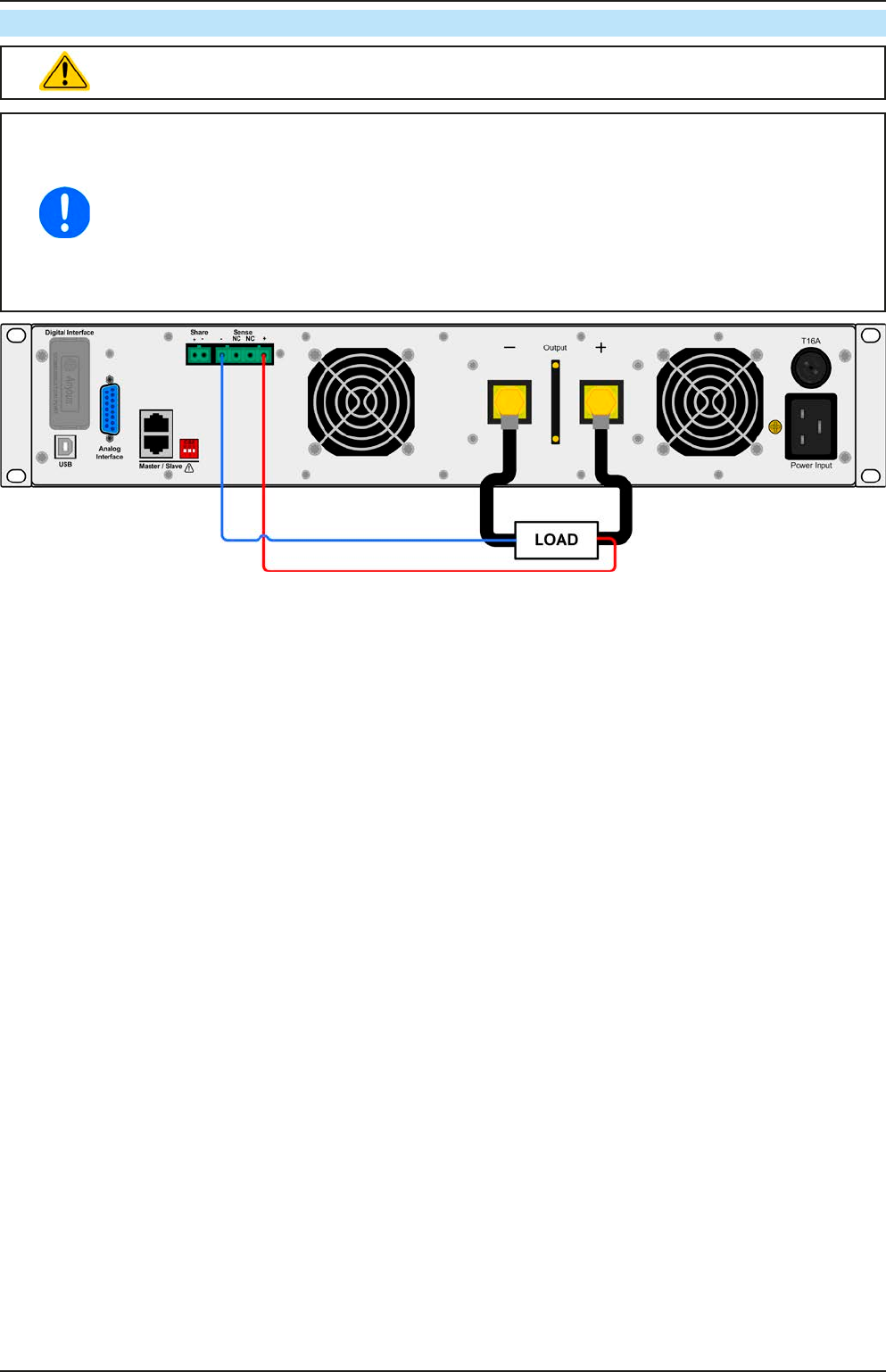

Bild 7 - Beispiel Fernfühlungsverdrahtung
