PSI 9000 2U Serie

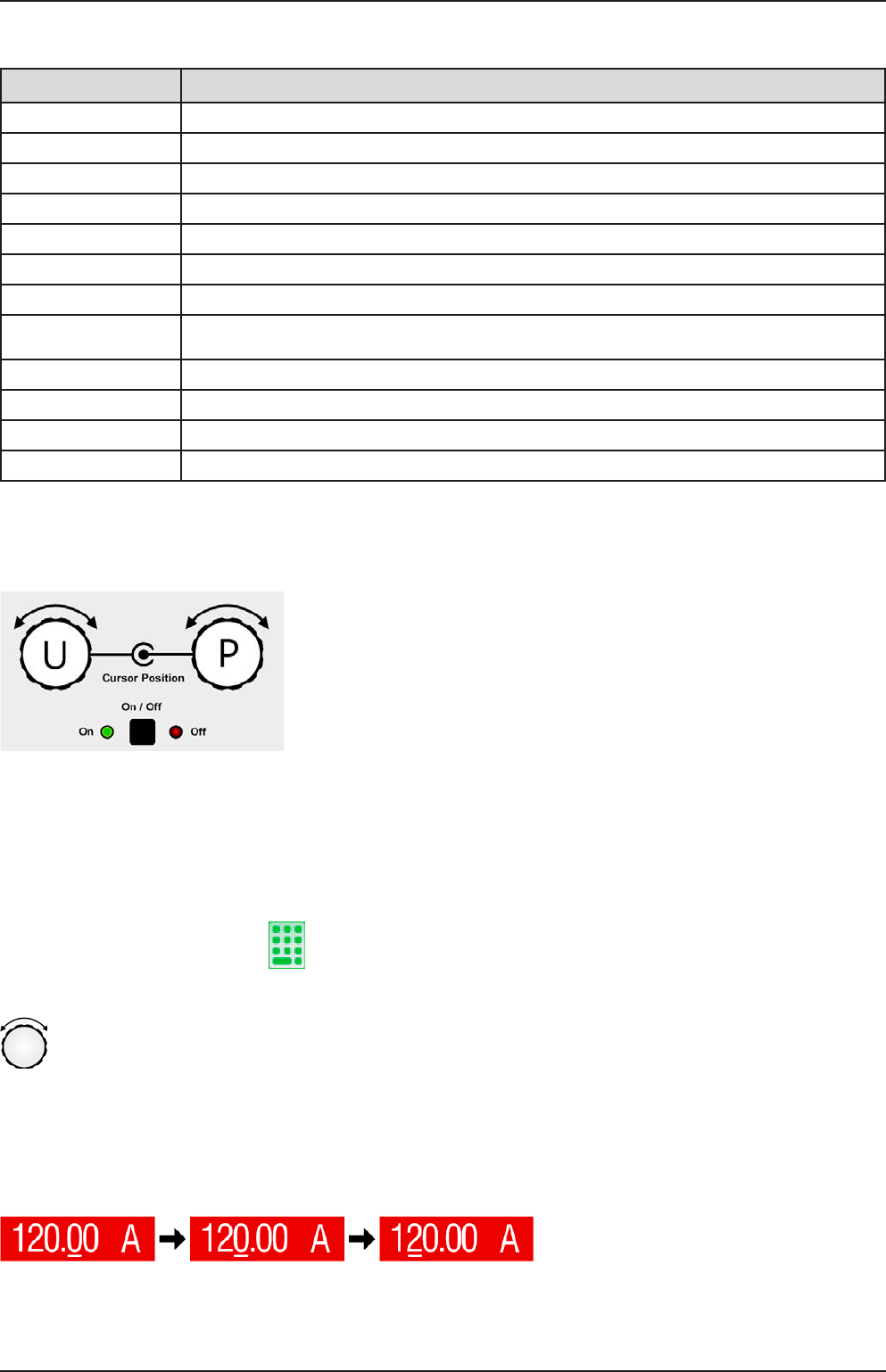

• Statusanzeigen (oben rechts)
Dieses Feld zeigt diverse Statustexte und -symbole an:
Anzeige Beschreibung
Gesperrt Das HMI ist gesperrt
Entsperrt Das HMI ist nicht gesperrt
Fern: Das Gerät befindet sich in Fernsteuerung durch...
Analog ...die eingebaute Analogschnittstelle
USB & andere ...die eingebaute USB-Schnittstelle oder steckbares Schnittstellenmodul
Lokal Das Gerät ist durch Benutzereingabe explizit gegen Fernsteuerung gesperrt worden
Alarm: Ein Gerätealarm ist aufgetreten, der noch vorhanden ist oder noch nicht bestätigt wurde
Event:
Ein benutzerdefiniertes Ereignis (Event) ist ausgelöst worden, das noch nicht bestätigt
wurde
Master
Master-Slave ist aktiviert, Gerät ist Master
Slave Master-Slave ist aktiviert, Gerät ist Slave
Funktion:
Funktionsgenerator aktiviert, Funktion geladen
Gestoppt / Läuft
Status des Funktionsgenerator bzw. der geladenen Funktion
• Feld für Zuordnung der Drehknöpfe
Die beiden neben der Anzeige befindlichen Drehknöpfe können unterschiedlichen Bedienfunktionen zugeordnet
werden. Diese kann durch Antippen des Feldes geändert werden, wenn es nicht gesperrt ist:
Die physikalischen Einheiten unter den Knöpfen zeigen die Zuordnung an.
Der linke Drehknopf ist bei einem Netzgerät unveränderlich der Spannung
Uzugewiesen.DerrechteDrehknopfkanndurchAntippenderGrakauf
dem Touchscreen umgeschaltet werden.
Das Feld zeigt die gewählte Zuordnung an:
U I U P U R
Linker Drehknopf: Spannung
Rechter Drehknopf: Strom
Linker Drehknopf: Spannung
Rechter Drehknopf: Leistung
Linker Drehknopf: Spannung
Rechter Drehknopf: Widerstand
Die anderen beiden Sollwerte sind dann vorerst nicht mehr über die Drehknöpfe einstellbar, bis man wieder die
Zuordnung ändert. Man kann jedoch alternativ auf die Anzeigefelder für Spannung, Strom oder Leistung/Wider-
stand tippen, um die Zuordnung zu ändern bzw. um Werte direkt über eine Zehnertastatur einzugeben. Dazu ist
das kleine Zehnertastatursymbol ( )anzutippen.
1.9.6.2 Drehknöpfe
Solange das Gerät manuell bedient wird, dienen die beiden Drehknöpfe zur Einstellung aller Sollwerte,
sowie zur Auswahl und Einstellung der Parameter in den Seiten SETTINGS und MENU. Für eine genaue-
re Erläuterung der einzelnen Funktionen siehe „3.4. Manuelle Bedienung“.
1.9.6.3 Tastfunktion der Drehknöpfe
Die Drehknöpfe haben eine Tastfunktion, die in allen Einstellmenüs, wo Werte gestellt werden können, zum Ver-
schieben des Cursors von niederwertigen zu höherwertigen Dezimalpositionen (rotierend) des einzustellenden
Wertes dienen:
