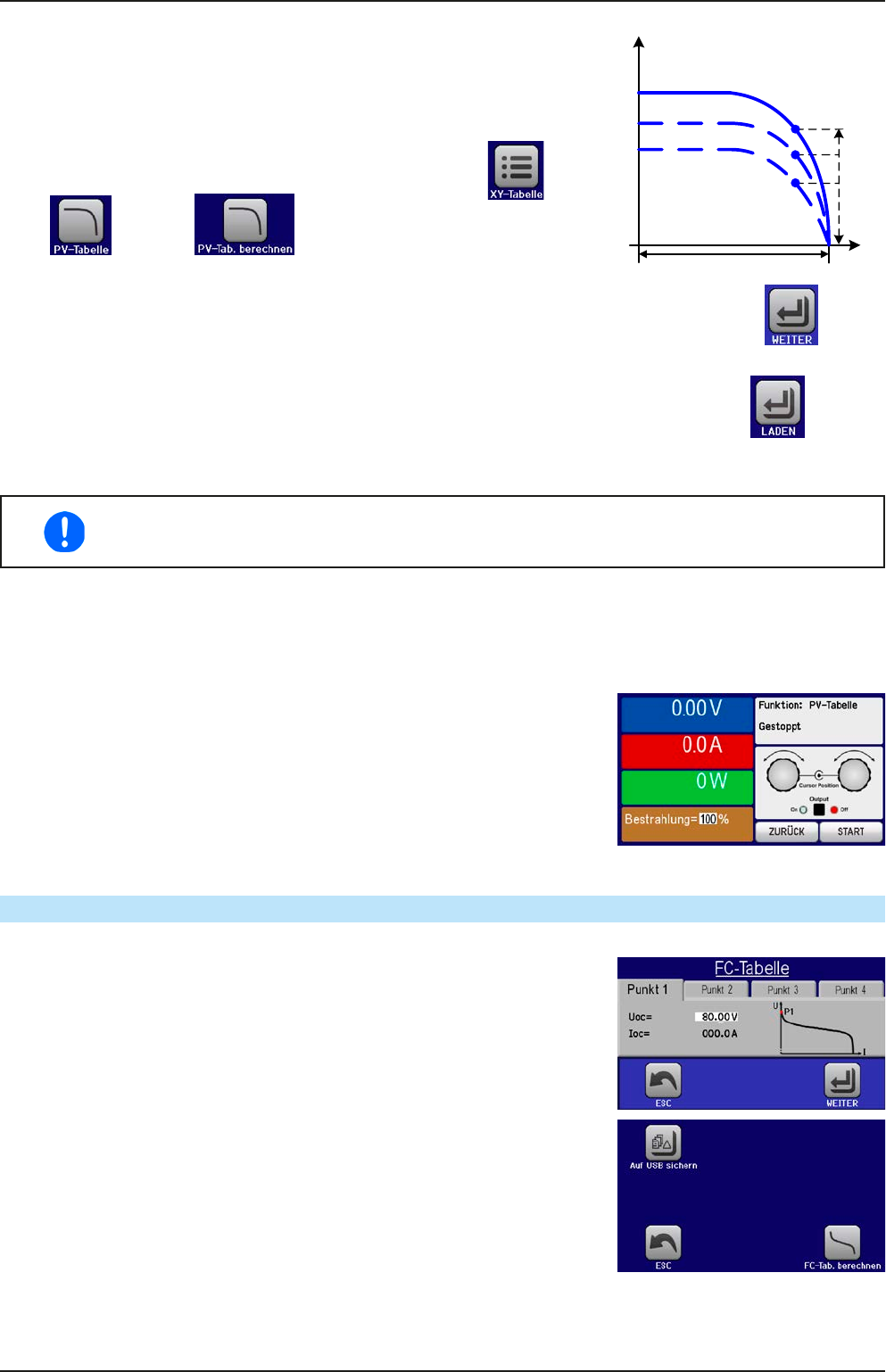

Die Veränderung verschiebt den MPP und die Kurve auf der Y-Achse. Siehe
Abbildung rechts. Der Wert Bestrahlung ist dabei ein Faktor für Impp. Die
Kurve an sich wird dabei nicht verändert oder neu berechnet.
► So kongurieren Sie die PV-Tabelle
1. Im Funktionsgenerator-Auswahlmenü tippen Sie auf , dann
und dann .
2. Stellen Sie die vier Parameter gemäß den zu simulierenden Daten ein.
Bestrahlung 0..100%
U
I
Uoc
MPP
3. Legen Sie unbedingt noch die globalen Grenzwerte für U/P im Bildschirm fest, den Sie mit errei-
chen. Die Spannung (U) sollte genauso hoch wie U
oc
bzw. höher eingestellt sein.
4. Nachdem Sie die Werte für das zu generierende Signal eingestellt haben, tippen Sie auf .
Beim Laden wird die interne XY-Tabelle als IU-Funktion berechnet und geladen. Danach ist die Funktion bzw.
Simulation startbereit.
Die Funktion kann als Tabelle auf USB-Stick gespeichert oder auch über eine der digitalen
Schnittstellen ausgelesen werden. Über Fernsteuerung ist die Funktion nicht schreib- oder
steuerbar.
Man kann nach dem Laden der Funktion auch wieder in das erste PV-Menü zurückgehen und die berechnete
Tabelle auf USB-Stick speichern. Ein dort befindliches Bedienfeld ist nun nicht mehr gesperrt. Um dies zu tun,
folgen Sie den Anweisungen auf dem Bildschirm. Die gespeicherte PV-Tabelle dient nur zu Zwecken der Analyse
oder Visualisierung in Excel o.ä.
► So arbeiten Sie mit der PV-Tabellenfunktion
1. Mit angeschlossenem Verbraucher, z. B. einem Solar-Wechselrichter,
starten Sie die Funktion wie in 3.9.4.1 beschrieben.
2. Verändern Sie den Wert Bestrahlung mit den linken Drehknopf zwi-
schen 100% (Standardwert) und 0%, um verschiedene Lichtverhältnis-
se zu simulieren. Die Istwerte auf dem Bildschirm zeigen an, wo sich
derArbeitspunktbendet.
3. Stoppen Sie jederzeit wie in 3.9.4.1 beschrieben.
3.9.14 FC-Tabellenfunktion (Brennstoffzelle)
3.9.14.1 Einleitung
Die Funktion „FC-Tabelle“ (fuel cell) dient zur Simulation einer Brennstoffzelle
und deren Charakteristik. Dies wird durch einstellbare Parameter erreicht, die
mehrere Punkte auf der typischen Kennlinie einer Brennstoffzelle darstellen.
Der Anwender muß für vier Sützpunkte der FC-Kurve Werte angeben. Das
Gerät gibt die Reihenfolge vor und zeigt mittels kleiner Grafiken oben rechts
im Bildschirm die ungefähre Position des Punkts an, den man definiert. Daraus
wird die Kennlinie als UI-Funktion berechnet.
Generell gelten folgende Regeln während der Eingabe:
• U
Punkt1
> U
Punkt2
> U
Punkt3
> U
Punkt4
• I
Punkt4
> I
Punkt3
> I
Punkt2
> I
Punkt1
• Nullwerte werden nicht akzeptiert
Das bedeutet, von Punkt 1 bis Punkt 4 muß die Spannung abnehmen und
der Strom ansteigen. Sollten die genannten Regeln nicht eingehalten werden,
erscheint eine Fehlermeldung und die eingegebenen Werte werden auf 0
zurückgesetzt.
