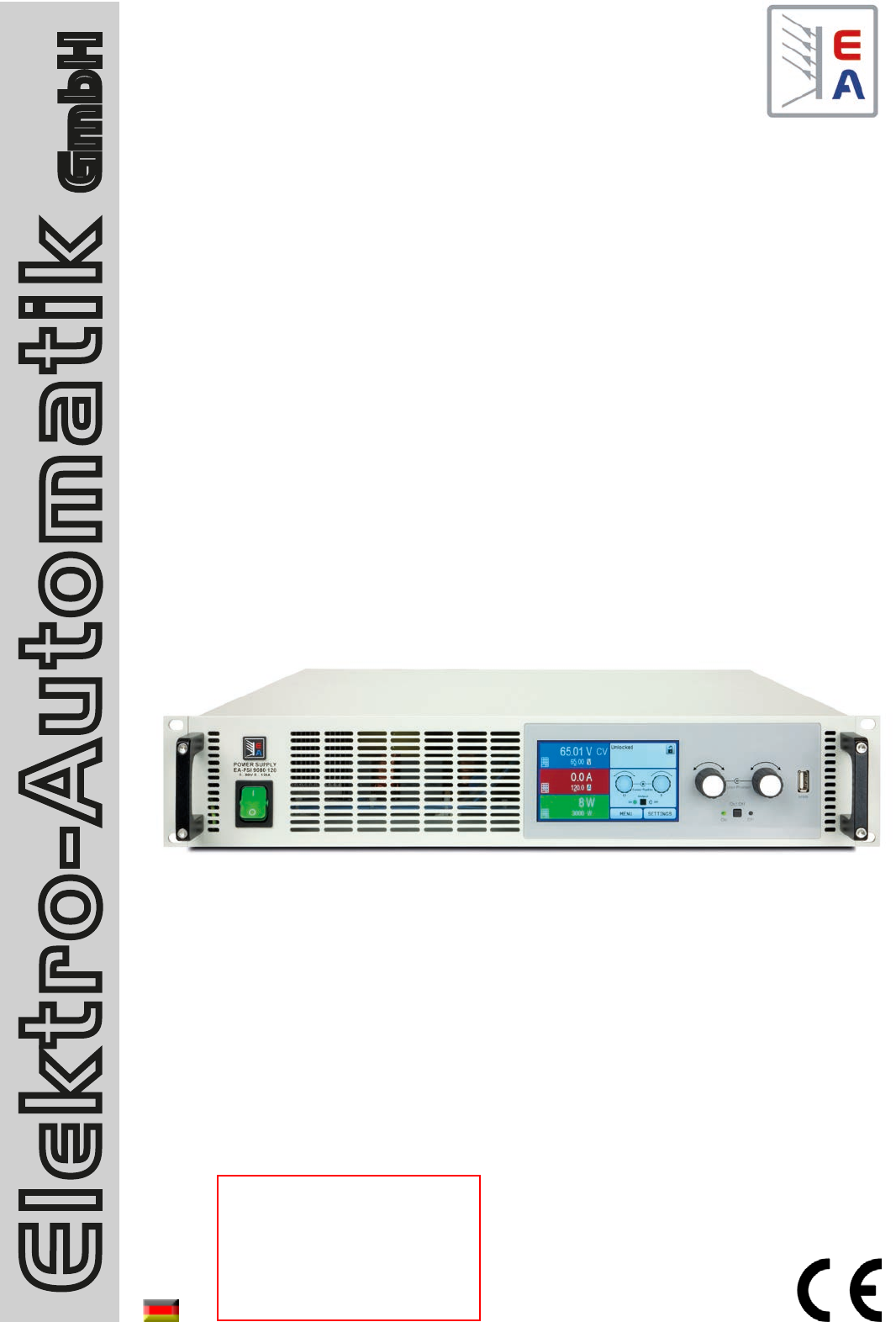

Elektro-Automatik GmbH Betriebsanleitung PSI 9000 2U DC-Labornetzgerät Achtung! Diese Anleitung gilt nur für Geräte mit TFT-Anzeige und einer Firmware ab "KE: 2.09" und "HMI: 2.01" und "DR: 1.6.3". Zwecks Verfügbarkeit von Updates bitte unsere Webseite aufsuchen oder anfragen.
PSI 9000 2U Serie INHALT 1 ALLGEMEINES 1.1 1.1.1 1.1.2 1.1.3 1.1.4 1.2 1.3 1.4 1.5 1.6 1.7 1.7.1 1.7.2 1.7.3 1.7.4 1.7.5 1.8 1.8.1 1.8.2 1.8.3 1.8.4 1.9 1.9.1 1.9.2 1.9.3 1.9.4 1.9.5 1.9.6 1.9.7 1.9.8 1.9.9 1.9.10 1.9.11 1.9.12 1.9.13 2 Zu diesem Dokument.....................................5 Aufbewahrung und Verwendung....................5 Urheberschutz (Copyright).............................5 Geltungsbereich..............................................5 Symbolerläuterungen..........................
PSI 9000 2U Serie 3.9.8 3.9.9 3.9.10 3.9.11 3.9.12 3.9.13 3.9.14 3.9.15 3.10 3.10.1 3.10.2 3.10.3 Trapez-Funktion............................................68 DIN 40839-Funktion.....................................68 Arbiträr-Funktion...........................................69 Rampen-Funktion.........................................73 UI- und IU-Tabellenfunktion (XY-Tabelle).....73 PV-Tabellenfunktion (Photovoltaik)..............75 FC-Tabellenfunktion (Brennstoffzelle)..........
PSI 9000 2U Serie 1. Allgemeines 1.1 Zu diesem Dokument 1.1.1 Aufbewahrung und Verwendung Dieses Dokument ist für den späteren Gebrauch und stets in der Nähe des Gerätes aufzubewahren und dient zur Erläuterung des Gebrauchs des Gerätes. Bei Standortveränderung und/oder Benutzerwechsel ist dieses Dokument mitzuliefern und bestimmungsgemäß anzubringen bzw. zu lagern. 1.1.
PSI 9000 2U Serie 1.4 Entsorgung des Gerätes 1.5 Produktschlüssel Ein Gerät, das zur Entsorgung vorgesehen ist, muß laut europaweit geltenden Gesetzen und Verordnungen (ElektroG, WEEE) vom Hersteller zurückgenommen und entsorgt werden, sofern der Betreiber des Gerätes oder ein von ihm Beauftragter das nicht selbst erledigt.
PSI 9000 2U Serie 1.7 Sicherheit 1.7.1 Sicherheitshinweise Lebensgefahr - Gefährliche Spannung • Beim Betrieb elektrischer Geräte stehen zwangsweise bestimmte Teile unter teils gefährlicher Spannung, mit Ausnahme der 40 V-Modelle gemäß SELV.
PSI 9000 2U Serie 1.7.2 Verantwortung des Bedieners Das Gerät befindet sich im gewerblichen Einsatz. Das Personal unterliegt daher den gesetzlichen Pflichten zur Arbeitssicherheit. Neben den Warn- und Sicherheitshinweisen in dieser Anleitung müssen die für den Einsatzbereich gültigen Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften eingehalten werden. Insbesondere gilt, daß die das Gerät bedienenden Personen: • sich über die geltenden Arbeitsschutzbestimmungen informieren.
PSI 9000 2U Serie 1.7.5 Alarmsignale Das Gerät bietet diverse Möglichkeiten der Signalisierung von Alarmsituationen, jedoch nicht von Gefahrensituationen. Die Signalisierung kann optisch (auf der Anzeige als Text), akustisch (Piezosummer) oder elektronisch (Pin/Meldeausgang an einer analogen Schnittstelle) erfolgen. Alle diese Alarme bewirken die Abschaltung des DC-Ausgangs.
PSI 9000 2U Serie 1.8.3 Spezifische technische Daten Modell 2U 1000 W PSI 9040-40 PSI 9080-40 PSI 9200-15 Netzspannung 90...264 V AC 90...264 V AC 90...264 V AC Netzanschluß 1ph,N,PE 1ph,N,PE 1ph,N,PE Netzfrequenz 50/60 Hz 50/60 Hz 50/60 Hz Netzsicherung (intern) T16 A T16 A T16 A Ableitstrom < 3.5 mA < 3.5 mA < 3.5 mA Leistungsfaktor ~ 0.99 ~ 0.99 ~ 0.
PSI 9000 2U Serie Modell 2U 1000 W PSI 9040-40 PSI 9080-40 PSI 9200-15 Einstellbereich 0...30 Ω 0...60 Ω 0...400 Ω Genauigkeit (bei 23 ± 5°C) ≤ 2% vom Widerstandsbereich ± 0,3% vom Strombereich Anzeige: Einstellauflösung Siehe Abschnitt „1.9.6.4. Auflösung der Anzeigewerte“ Anzeige: Genauigkeit ≤ 0,4% Innenwiderstandsregelung (1 (2 Analoge Schnittstelle (3 Steuereingänge U, I, P U, I, P U, I, P Monitorausgänge Meldesignale U, I DC ein/aus, Fernst.
PSI 9000 2U Serie Modell 2U 1000 W PSI 9360-10 PSI 9500-06 PSI 9750-04 Netzspannung 90...264 V AC 90...264 V AC 90...264 V AC Netzanschluß 1ph,N,PE 1ph,N,PE 1ph,N,PE Netzfrequenz 50/60 Hz 50/60 Hz 50/60 Hz Netzsicherung (intern) T16 A T16 A T16 A Ableitstrom < 3.5 mA < 3.5 mA < 3.5 mA Leistungsfaktor ~ 0.99 ~ 0.99 ~ 0.
PSI 9000 2U Serie Modell 2U 1000 W PSI 9360-10 PSI 9500-06 PSI 9750-04 Einstellbereich 0...1080 Ω 0...2500 Ω 0...5625 Ω Genauigkeit (bei 23 ± 5°C) ≤ 2% vom Widerstandsbereich ± 0,3% vom Strombereich Anzeige: Einstellauflösung Siehe Abschnitt „1.9.6.4. Auflösung der Anzeigewerte“ Anzeige: Genauigkeit ≤ 0,4% Innenwiderstandsregelung (1 (2 Analoge Schnittstelle (3 Steuereingänge U, I, P U, I, P U, I, P Monitorausgänge Meldesignale U, I DC ein/aus, Fernst.
PSI 9000 2U Serie Modell 2U 1500 W PSI 9040-60 PSI 9080-60 PSI 9200-25 Netzspannung 90...264 V AC 90...264 V AC 90...264 V AC - mit zusätzlichem Derating 90...150 V AC 90...150 V AC 90...
PSI 9000 2U Serie Modell 2U 1500 W PSI 9040-60 PSI 9080-60 PSI 9200-25 Einstellbereich 0...20 Ω 0...40 Ω 0...240 Ω Genauigkeit (bei 23 ± 5°C) ≤ 2% vom Widerstandsbereich ± 0,3% vom Strombereich Anzeige: Einstellauflösung Siehe Abschnitt „1.9.6.4. Auflösung der Anzeigewerte“ Anzeige: Genauigkeit ≤ 0,4% Innenwiderstandsregelung (1 (2 Analoge Schnittstelle (3 Steuereingänge U, I, P U, I, P U, I, P Monitorausgänge Meldesignale U, I DC ein/aus, Fernst.
PSI 9000 2U Serie Modell 2U 1500 W PSI 9360-15 PSI 9500-10 PSI 9750-06 Netzspannung 90...264 V AC 90...264 V AC 90...264 V AC - mit zusätzlichem Derating 90...150 V AC 90...150 V AC 90...
PSI 9000 2U Serie Modell 2U 1500 W PSI 9360-15 PSI 9500-10 PSI 9750-06 Einstellbereich 0...720 Ω 0...1500 Ω 0...3750 Ω Genauigkeit (bei 23 ± 5°C) ≤ 2% vom Widerstandsbereich ± 0,3% vom Strombereich Anzeige: Einstellauflösung Siehe Abschnitt „1.9.6.4. Auflösung der Anzeigewerte“ Anzeige: Genauigkeit ≤ 0,4% Innenwiderstandsregelung (1 (2 Analoge Schnittstelle (3 Steuereingänge U, I, P U, I, P U, I, P Monitorausgänge Meldesignale U, I DC ein/aus, Fernst.
PSI 9000 2U Serie Modell 2U 3000 W PSI 9040-120 PSI 9080-120 PSI 9200-50 Netzspannung 180...264 V AC 180...264 V AC 180...264 V AC - mit zusätzlichem Derating 180...207 V AC 180...207 V AC 180...
PSI 9000 2U Serie Modell 2U 3000 W PSI 9040-120 PSI 9080-120 PSI 9200-50 Einstellbereich 0...10 Ω 0...20 Ω 0...120 Ω Genauigkeit (bei 23 ± 5°C) ≤ 2% vom Widerstandsbereich ± 0,3% vom Strombereich Anzeige: Einstellauflösung Siehe Abschnitt „1.9.6.4. Auflösung der Anzeigewerte“ Anzeige: Genauigkeit ≤ 0,4% ≤ 0,4% ≤ 0,4% Steuereingänge U, I, P U, I, P U, I, P Monitorausgänge Meldesignale U, I DC ein/aus, Fernst. ein/aus CV, OVP, OT U, I DC ein/aus, Fernst.
PSI 9000 2U Serie Modell 2U 3000 W PSI 9360-30 PSI 9500-20 PSI 9750-12 Netzspannung 180...264 V AC 180...264 V AC 180...264 V AC - mit zusätzlichem Derating 180...207 V AC 180...207 V AC 180...
PSI 9000 2U Serie Modell 2U 3000 W PSI 9360-30 PSI 9500-20 PSI 9750-12 Einstellbereich 0...360 Ω 0...750 Ω 0...1875 Ω Genauigkeit (bei 23 ± 5°C) ≤ 2% vom Widerstandsbereich ± 0,3% vom Strombereich Anzeige: Einstellauflösung Siehe Abschnitt „1.9.6.4. Auflösung der Anzeigewerte“ Anzeige: Genauigkeit ≤ 0,4% ≤ 0,4% ≤ 0,4% Steuereingänge U, I, P U, I, P U, I, P Monitorausgänge Meldesignale U, I DC ein/aus, Fernst. ein/aus CV, OVP, OT U, I DC ein/aus, Fernst.
PSI 9000 2U Serie Ansichten A - Netzschalter B - Bedienteil C - Steuerungsschnittstellen (digital, analog) D - Lüftungsaustritte E - Share-Bus- und Fernfühlungsanschlüsse F - DC-Ausgang (Klemme Typ 1) G - Netzsicherung H - Netzanschluß 1.8.4 Bild 1 - Vorderseite Seite 22 Bild 2 - Rückseite (Standardausführung) EA Elektro-Automatik GmbH Helmholtzstr. 31-33 • 41747 Viersen Telefon: 02162 / 3785-0 Telefax: 02162 / 16230 www.elektroautomatik.de ea1974@elektroautomatik.
Bild 3 - Seitenansicht von links, mit DC-Klemme Typ 1 Bild 4 - Seitenansicht von rechts, mit DC-Klemme Typ 2 PSI 9000 2U Serie EA Elektro-Automatik GmbH Helmholtzstr. 31-33 • 41747 Viersen Telefon: 02162 / 3785-0 Telefax: 02162 / 16230 www.elektroautomatik.de ea1974@elektroautomatik.
PSI 9000 2U Serie Bild 5 - Ansicht von oben, mit DC-Abdeckung (Klemme Typ 1) Seite 24 EA Elektro-Automatik GmbH Helmholtzstr. 31-33 • 41747 Viersen Telefon: 02162 / 3785-0 Telefax: 02162 / 16230 www.elektroautomatik.de ea1974@elektroautomatik.
PSI 9000 2U Serie Bild 6 - Bedienfeld Übersicht der Bedienelemente am Bedienfeld Für eine genaue Erläuterung siehe Abschnitt „1.9.6. Die Bedieneinheit (HMI)“ . Anzeige mit berührungsempfindlicher Oberfläche (Touchscreen) (1) Dient zur Auswahl von Sollwerten, Menüs, Zuständen, sowie zur Anzeige der Istwerte und des Status. Der Touchscreen kann mit den Fingern oder mit einem Stift (Stylus) bedient werden.
PSI 9000 2U Serie 1.9 Aufbau und Funktion 1.9.1 Allgemeine Beschreibung Die elektronischen Hochleistungsnetzgeräte der Serie PSI 9000 2U sind durch ihre recht kompakten 19“-Einschubgehäuse mit 2 Höheneinheiten (2U) besonders für Prüfsysteme und Industriesteuerungen geeignet. Über die gängigen Funktionen von Stromversorgungen hinaus können mit dem integrierten Funktionsgenerator sinus-, rechteck- oder dreieckförmige Sollwertkurven sowie weitere Kurvenformen erzeugt werden.
PSI 9000 2U Serie 1.9.3 Lieferumfang 1 x Netzgerät PSI 9000 2U 1 x Netzkabel 2 m 1 x Gedruckte Betriebsanleitung 1 x Stecker für Share-Bus (separat oder aufgesteckt) 1 x Stecker für Fernfühlung (separat oder aufgesteckt) 1 x USB-Kabel 1,8 m 1 x Set Haltewinkel (für Umrüstung auf 19“ <-> Tisch) 1 x CD „Drivers & Tools“ 1.9.
PSI 9000 2U Serie 1.9.6 Die Bedieneinheit (HMI) HMI steht für Human Machine Interface, aut deutsch Mensch-Maschine-Schnittstelle und besteht hier aus einer Anzeige mit berührungsempfindlicher Oberfläche (Touchscreen), zwei Drehknöpfen, einem Taster und einem USB-Port Typ A. 1.9.6.1 Anzeige mit Touchscreen Die grafische Anzeige mit Touchscreen ist in mehrere Bereiche aufgeteilt.
PSI 9000 2U Serie • Statusanzeigen (oben rechts) Dieses Feld zeigt diverse Statustexte und -symbole an: Anzeige Beschreibung Gesperrt Das HMI ist gesperrt Entsperrt Das HMI ist nicht gesperrt Fern: Das Gerät befindet sich in Fernsteuerung durch... Analog ...die eingebaute Analogschnittstelle USB & andere ...
PSI 9000 2U Serie 1.9.6.4 Auflösung der Anzeigewerte In der Anzeige können Sollwerte in variierenden Schrittweiten eingestellt werden. Die Anzahl der Nachkommastellen hängt vom Gerätemodell ab und haben 3 bis 5 Stellen. Verwandte Ist- und Sollwerte haben die gleiche Stellenanzahl. Einstellauflösung und Anzeigebreite der Sollwerte in der Anzeige: 4 5 4 4 4 0,01 V 0,01 V 0,1 V 0,1 V 0,1 V Min.
PSI 9000 2U Serie 1.9.7 USB-Port (Rückseite) Der USB-Port Typ B auf der Rückseite des Gerätes dient zur Kommunikation mit dem Gerät, sowie zur Firmwareaktualisierung. Über das mitgelieferte USB-Kabel kann das Gerät mit einem PC verbunden werden (USB 2.0, USB 3.0). Der Treiber wird auf CD mitgeliefert und installiert einen virtuellen COM-Port. Details zur Fernsteuerung sind in weiterer Dokumentation auf der Webseite des Geräteherstellers bzw. auf der mitgelieferten CD zu finden.
PSI 9000 2U Serie 1.9.10 Share-Bus-Anschluß Diese auf der Rückseite des Gerätes befindliche, 2polige WAGO-Buchse („Share“) dient zur Verbindung mit der gleichnamigen Buchse an kompatiblen Netzgeräten, um Parallelschaltung eine gleichmäßigen Laststromaufteilung zu erreichen. Sie dient auch zur Verbindung mit dem Share-Anschluß kompatibler elektronischer Lasten, um einen Zwei-Quadranten-Betrieb herzustellen.
PSI 9000 2U Serie 2. Installation & Inbetriebnahme 2.1 Transport und Lagerung 2.1.1 Transport • Die Griffe an der Vorderseite des Gerätes dienen nicht zum Tragen! • Das Gerät sollte aufgrund seines, je nach Modell, hohen Gewichts möglichst nicht per Hand transportiert werden bzw.
PSI 9000 2U Serie 2.3.2 Vorbereitung Für das netzseitige Anschließen des Netzgerätes der Serie PSI 9000 2U ist ein 3poliges Netzkabel von 2 m Länge im Lieferumfang enthalten. Soll das Gerät anders verkabelt werden, so ist sicherzustellen, daß der Querschnitt der verwendeten Zuleitung mindestens 3x 2,5 mm² (wie beim Netzkabel) beträgt.
PSI 9000 2U Serie 2.3.4 Anschließen an das Stromnetz (AC) • Das Anschließen des Gerätes mittels des mitgelieferten Netzkabels kann an jeder Wandsteckdose bzw. Steckdosenverteilung erfolgen, die über einen Schutzkontakt verfügt und für mindestens 16 A ausgelegt ist.
PSI 9000 2U Serie 2.3.5.2 Kabelzuführung und Plastikabdeckung Für die DC-Anschlußklemme wird eine Plastikabdeckung (siehe oben) als Berührungsschutz mitgeliefert. Diese sollte immer installiert sein. Beide Abdeckungen werden mit Rändelmuttern an der Anschlußklemme fixiert. Im Gegensatz zum Typ 2 sind in der Abdeckung Typ 1 Ausbrüche (oben, unten) vorhanden, die nach Bedarf ausgebrochen werden können, um Zuleitungen aus verschiedenen Richtungen zu verlegen.
PSI 9000 2U Serie 2.3.7 Anschließen der Fernfühlung Die beiden Pins „NC“ am Sense-Anschluß dürfen nicht verbunden werden! • Der Querschnitt von Fühlerleitungen ist unkritisch, sollte jedoch bei zunehmender Länge erhöht werden. Empfehlung für Leitungslängen bis 5 m: 0,5 mm² • Fühlerleitungen sollten miteinander verdrillt sein und dicht an den DC-Leitungen verlegt werden, um Schwingneigung zu unterdrücken.
PSI 9000 2U Serie 2.3.8 Installation eines AnyBus-Schnittstellenmoduls Die diversen Schnittstellenmodule, die für die PSI 9000 2U-Modelle mit Slot (nur in der Standardausführung) verfügbar sind, können durch den Anwender nachgerüstet werden und sind durch andere Module austauschbar. Die Einstellungen zum momentan installierten Modul variieren und sollte nach der Erstinstallation bzw. nach Wechsel des Modultyps überprüft und ggf. neu eingestellt werden.
PSI 9000 2U Serie 2.3.10 Anschließen des „Share-Bus“ Die rückseitig am Gerät befindliche Klemme „Share-Bus“ dient entweder zur Verbindung mit dem Share-Bus einer kompatiblen elektronischen Last (z. B. ELR 9000), um Zwei-Quadranten-Betrieb zu fahren, oder bei Parallelbetrieb mehrerer Netzgeräte zur Spannungs- und dadurch auch Stromsymmetrierung und Ausregelung. Der Share-Bus sollte daher verbunden werden. Weitere Information siehe auch „3.10.3 Zwei-Quadranten-Betrieb (2QB)“ auf Seite 83.
PSI 9000 2U Serie 2.3.12 Erstinbetriebnahme Bei der allerersten Inbetriebnahme des Gerätes und der Erstinstallation sind zusätzliche Maßnahmen zu ergreifen: • Überprüfen Sie die von Ihnen verwendeten Anschlußkabel für AC und DC auf ausreichenden Querschnitt! • Überprüfen Sie die werkseitigen Einstellungen bezüglich Sollwerte, Sicherheits- und Überwachungsfunktionen sowie Kommunikation daraufhin, daß Sie für Ihre Anwendung passen und stellen Sie sie ggf.
PSI 9000 2U Serie 3. Bedienung und Verwendung 3.
PSI 9000 2U Serie 3.2.3 Leistungsregelung / Konstantleistung / Leistungsbegrenzung Leistungsregelung, auch Leistungsbegrenzung oder Konstantleistung (kurz: CP) genannt, hält die DC-Ausgangsleistung bei Netzgeräten konstant auf dem eingestellten Wert, wenn der in den Verbraucher fließende Strom in Zusammenhang mit der eingestellten Ausgangsspannung und dem Widerstand des Verbrauchers nach P = U * I bzw. P = U² / R die Maximalleistung erreicht.
PSI 9000 2U Serie 3.3 Alarmzustände Dieser Abschnitt gibt nur eine Übersicht über mögliche Alarmzustände. Was zu tun ist im Fall, daß Ihr Gerät Ihnen einen Alarm anzeigt, wird in Abschnitt „3.6. Alarme und Überwachung“ erläutert. Grundsätzlich werden alle Alarmzustände optisch (Text + Meldung in der Anzeige), akustisch (wenn Alarmton aktiviert) und als auslesbarer Status, sowie Alarmzähler über digitale Schnittstelle signalisiert.
PSI 9000 2U Serie 3.4 Manuelle Bedienung 3.4.1 Einschalten des Gerätes Das Gerät sollte möglichst immer am Netzschalter (Vorderseite) eingeschaltet werden. Alternativ kann es über eine externe Trennvorrichtung (Hauptschalter, Schütz) mit entsprechender Strombelastbarkeit netzseitig geschaltet werden.
MENU EA Elektro-Automatik GmbH Helmholtzstr. 31-33 • 41747 Viersen Seite 4 Seite 5 Seite 6 Nutzer-Profil 2 Nutzer-Profil 3 Nutzer-Profil 4 Nutzer-Profil 5 Info HW, SW... Telefon: 02162 / 3785-0 Telefax: 02162 / 16230 www.elektroautomatik.de ea1974@elektroautomatik.de OPD = {0W...Pnenn} Aktion = {KEINE | SIGNAL | WARNUNG |ALARM} OCD = {0A...Inenn} Aktion = {KEINE | SIGNAL | WARNUNG |ALARM} UCD = {0A...
MENU Seite 46 EA Elektro-Automatik GmbH Helmholtzstr. 31-33 • 41747 Viersen Telefon: 02162 / 3785-0 Telefax: 02162 / 16230 UI-IU Arbiträr Rampe DIN 40839 Trapez U I Seq.Zeit= 0.1ms...36000s DIN Sequenz 3 Von USB laden PV-Tab. berechnen FC-Tab. berechnen PV-Tabelle FC-Tabelle Auf USB sichern Auf USB sichern t2= 0.1ms...36000s (1ms) Ue(DC)= 0V...Umax IU-Tabelle t1= 0.1ms...36000s (1ms) Uend= 0V...Umax I Winkel= 0°...359° Us(DC)= 0V...Umax Ustart= 0V...Umax t4= 0.1ms...
MENU EA Elektro-Automatik GmbH Helmholtzstr. 31-33 • 41747 Viersen Ton ein Alarmton Telefon: 02162 / 3785-0 Telefax: 02162 / 16230 TP Kalibrierung HMI Update Ton ein Tastenton Helligkeit: 1...10 Display Kontrast Alles sperren Immer an Hinterg.Beleuchtung HMI Sperre English Sprache SCPI: Kom.-Protokolle Ton aus Ton aus EIN/AUS möglich 60 Sekunden an Weitere... Deutsch ModBus: Timeout(ms): 5...65535 Kom.-Timeout HMI Einstellung ... Konfig.
PSI 9000 2U Serie 3.4.3.1 Menü „Allgemeine Einstellungen“ Einstellung Fernsteuerung erlauben S. Beschreibung 1 Bei Wahl „Nein“ kann das Gerät weder über eine der digitalen, noch über die analoge Schnittstelle fernbedient werden. Der Status, daß die Fernsteuerung gesperrt ist, wird im Statusfeld der Hauptanzeige mit „Lokal“ angezeigt. Siehe auch Abschnitt 1.9.6.1. Analog-Schnittst.-Bereich 1 Wählt den Spannungsbereich für die analogen Sollwerteingänge, Istwertausgänge und den Referenzspannungsausgang.
PSI 9000 2U Serie 3.4.3.2 Menü „Nutzer-Events“ Siehe „3.6.2.1 Benutzerdefinierbare Ereignisse (Events)“ auf Seite 61. 3.4.3.3 Menü „Profile“ Siehe „3.8 Nutzerprofile laden und speichern“ auf Seite 63. 3.4.3.4 Menü „Übersicht“ Diese Menüseiten zeigen eine Übersicht der aktuellen Sollwerte (U, I, P bzw. U, I, P, R) und Gerätealarmeinstellungen, sowie die Eventeinstellungen und Einstellgrenzen an. Diese können hier nur angesehen und nicht verändert werden. 3.4.3.5 Menü „Info HW, SW...
PSI 9000 2U Serie Profibus DP IF Ebene 1 Knoten-Adresse Beschreibung Einstellung der Profibus- oder Knotenadresse im Bereich von 1...125 per Direkteingabe des Wertes Funktions-Beschreib. Texteingabefeld zur Eingabe eines beliebigen Textes zum Profibus-Tag „Funktionsbeschreibung“ (Function tag). Max. Länge: 32 Zeichen Standort-Beschreib. Texteingabefeld zur Eingabe eines beliebigen Textes zum Profibus-Tag „Standortbeschreibung“ (Location tag). Max.
PSI 9000 2U Serie IF Ebene 1 Ebene 2 CANopen Knoten-Adresse Baud-Rate GPIB IF Ebene 1 Beschreibung Einstellung der CANopen-Knotenadresse im Bereich von 1...127 per Direkteingabe des Wertes AUTO Automatische Erkennung der Busgeschwindigkeit LSS Setzt die Bus-Baudrate und die Knotenadresse automatisch Manuell Manuelle Einstellung der Busgeschwindigkeit für die CANopen-Schnittstelle.
PSI 9000 2U Serie 3.4.4 Einstellgrenzen (Limits) Die Einstellgrenzen gelten nur für die zugehörigen Sollwerte, gleichermaßen bei manueller Bedienung wie bei Fernsteuerung. Standardmäßig sind alle Sollwerte (U, I, P, R) von 0...100% einstellbar. Der volle Bereich kann in einigen Fällen, besonders zum Schutz von Anwendungen gegen Überspannung, hinderlich sein.
PSI 9000 2U Serie 3.4.6 Sollwerte manuell einstellen Die Einstellung der Sollwerte von Spannung, Strom und Leistung ist die grundlegende Bedienmöglichkeit eines Stromversorgungsgerätes und daher sind die beiden Drehknöpfe auf der Vorderseite des Gerätes bei manueller Bedienung stets zwei von diesen drei Sollwerten zugewiesen, standardmäßig jedoch Spannung und Strom. Als vierten Sollwert gibt es einstellbaren Innenwiderstand R, für den der sogenannte R-Modus in den „Allg.
PSI 9000 2U Serie 3.4.7 DC-Ausgang ein- oder ausschalten Der DC-Ausgang des Gerätes kann manuell oder ferngesteuert aus- oder eingeschaltet werden. Bei manueller Bedienung kann dies jedoch durch die Bedienfeldsperre verhindert sein. Das manuelle oder ferngesteuerte (digital) Einschalten des DC-Ausgangs kann durch den Eingangspin REM-SB der eingebauten Analogschnittstelle gesperrt sein. Siehe dazu auch 3.4.3.1 und Beispiel a) in 3.5.4.6. ►►So schalten Sie den DC-Ausgang manuell ein oder aus 1.
PSI 9000 2U Serie 3.5 Fernsteuerung 3.5.1 Allgemeines Fernsteuerung ist grundsätzlich über die eingebaute analoge oder die USB-Schnittstelle oder über eine der optional erhältlichen digitalen Schnittstellenmodule (AnyBus CompactCom, nur ELR-Modelle in Standardausführung) oder per GPIB (nur Modelle mit installierter Option 3W) möglich. Wichtig ist dabei, daß entweder nur die analoge oder eine digitale im Eingriff sein kann.
PSI 9000 2U Serie 3.5.3.2 Allgemeines zu den Schnittstellenmodulen Bei den Standardausführungen der Serie PSI 9000 2U kann jeweils eins der in 3.5.3.1 genannten steck- und nachrüstbaren Module installiert sein. Über dieses kann das Gerät alternativ zu der fest eingebauten USB-Schnittstelle (Rückseite, Typ B) oder der fest eingebauten analogen Schnittstelle ferngesteuert werden. Zur Installation siehe „1.9.8. Steckplatz für Schnittstellenmodule“ und separate Dokumentation.
PSI 9000 2U Serie 3.5.4.2 Quittieren von Alarmmeldungen Alarmmeldungen des Gerätes (siehe 3.6.2) erscheinen immer in der Anzeige, einige davon auch als Signal auf der analogen Schnittstelle (siehe Tabelle unten). Tritt während der Fernsteuerung über analoge Schnittstelle ein Gerätealarm auf, schaltet der DC-Eingang genauso aus wie bei manueller Bedienung. Bei Übertemperatur (OT) und Überspannung (OV) kann das über die Signalpins der AS erfaßt werden, bei anderen Alarmen, wie z. B. Power Fail (PF), nicht.
PSI 9000 2U Serie 3.5.4.5 Prinzipschaltbilder der Pins Digitaler Eingang (DI) Analoger Eingang (AI) Es ist ein möglichst niederohmiger Schalter zu verwenden ist (Relaiskontakt, Schalter, Schütz o.ä.), um das Signal sauber nach DGND zu schalten. + Ein digitaler Ausgang einer Schaltung oder SPS könnte nicht ausreichend sein, wenn nicht vom Typ „open collector“. +10V 4.7k 12V 3.5.4.6 V~0.5 Hochohmiger Eingang (Impedanz: >40 kΩ...100 kΩ) einer OP-Schaltung.
PSI 9000 2U Serie Ist der DC-Ausgang bereits eingeschaltet, bewirkt der Pin die Abschaltung dessen bzw. später erneutes Einschalten, ähnlich wie bei aktivierter Fernsteuerung: DCPin Ausgang „REM-SB“ ist ein HIGH LOW HIGH LOW + + + + + Parameter Verhalten „Rem-SB“ Der DC-Ausgang bleibt eingeschaltet.
PSI 9000 2U Serie 3.6 Alarme und Überwachung 3.6.1 Begriffsdefinition Grundsätzlich wird unterschieden zwischen Gerätealarmen (siehe „3.3. Alarmzustände“) wie Überspannung oder Übertemperatur und benutzerdefinierten Ereignissen, wie z. B. OVD (Überspannungsüberwachung).
PSI 9000 2U Serie Diese Gerätealarme können nicht konfiguriert werden, da hardwaremäßig bedingt: Alarm Bedeutung Beschreibung Netzunter- oder überspannung. Löst einen Alarm aus, wenn die ACVersorgung außerhalb der Spezifikationen des Gerätes arbeiten sollte (Spannung/Frequenz) oder wenn das Gerät von der AC-Versorgung getrennt wird, z. B. durch Ausschalten am Netzdrehschalter. Außerdem wird der DC-Ausgang ausgeschaltet.
PSI 9000 2U Serie ►►So konfigurieren Sie die Events 1. Tippen Sie in der Hauptseite auf das Bedienfeld . 2. Tippen Sie auf der rechten Seite auf die weißen dreieckigen Pfeile 3. , um „4.1 Event U“ oder „4.2 Event I“ oder „4.3 Event P“ auszuwählen. Stellen Sie hier mit dem linken Drehknopf die Überwachungsgrenze sowie mit dem rechten Drehknopf die von dem Event auszulösende Aktion (siehe „3.6.1. Begriffsdefinition“) gemäß der Anwendung ein. 4. Übernehmen Sie die Einstellungen mit .
PSI 9000 2U Serie 3.8 Nutzerprofile laden und speichern Das Menü „Profile“ dient zur Auswahl eines Profils zum Laden bzw. zum Wechsel zwischen einem Standardprofil und 5 Nutzerprofilen. Ein Profil ist eine Sammlung aller Einstellungen und aller Sollwerte. Bei Auslieferung des Gerätes bzw. nach einem Zurücksetzungsvorgangs haben alle sechs Profile dieselben Einstellungen und sämtliche Sollwerte sind auf 0.
PSI 9000 2U Serie 3.9 Der Funktionsgenerator 3.9.1 Einleitung Der eingebaute Funktionsgenerator ist in der Lage, verschiedenförmige Signalformen zu erzeugen und diese auf einen der Sollwerte Spannung (U) oder Strom (I) anzuwenden. Bei manueller Bedienung können die Funktionen des Generators komplett bedient werden. Bei Fernsteuerung sind nur der Arbiträrgenerator und eine XY-Funktion verfügbar. Der Arbiträrgenerator ist in der Lage, alle manuell bedienbaren Funktionen, außer UI und IU nachzubilden.
PSI 9000 2U Serie 3.9.3 Arbeitsweise Zum Verständnis, wie der Funktionsgenerator arbeitet und wie die eingestellten Werte aufeinander einwirken, muß folgendes beachtet werden: Das Gerät arbeitet auch im Funktionsgeneratormodus stets mit den drei Sollwerten U, I und P. Auf einen der beiden Sollwerte U und I kann die gewählte Funktion angewendet werden, die anderen beiden Sollwerte sind dann konstant und wirken begrenzend.
PSI 9000 2U Serie Nachdem die Einstellungen getroffen wurden, muß die Funktion geladen werden. ►►So laden Sie eine Funktion: 1. Nachdem Sie die Werte für das zu generierende Signal eingestellt haben, tippen Sie auf . Das Gerät lädt daraufhin die Daten in die internen Regelung und wechselt die Anzeige. Kurz danach werden die statischen Werte gesetzt (Leistung bzw. Strom oder Spannung), der DC-Ausgang eingeschaltet und das Bedienfeld freigegeben. Erst danach kann die Funktion gestartet werden.
PSI 9000 2U Serie 3.9.6 Dreieck-Funktion Folgende Parameter können für die Dreieck-Funktion konfiguriert werden: Wert Einstellbereich Erläuterung I(A), U(A) 0...(Nennwert - (Off)) von U, I A = Amplitude des zu generierenden Signals I(Off), U(Off) 0...(Nennwert - (A)) von U, I Off = Offset, bezogen auf den Fußpunkt des Dreiecks t1 0,1 ms...36000 s Anstiegszeit Δt der ansteigenden Flanke des Dreiecksignals t2 0,1 ms...
PSI 9000 2U Serie 3.9.8 Trapez-Funktion Folgende Parameter können für die Trapez-Funktion konfiguriert werden: Wert Einstellbereich Erläuterung I(A), U(A) 0...(Nennwert - (Off)) von U, I A = Amplitude des zu generierenden Signals I(Off), U(Off) 0...(Nennwert - (A)) von U, I Off = Offset, bezogen auf den Fußpunkt des Trapezes t1 0,1 ms...36000 s Zeit der ansteigenden Flanke des Trapezsignals t2 0,1 ms...36000 s Zeit des High-Wertes (Haltezeit) des Trapezsignals t3 0,1 ms...
PSI 9000 2U Serie 3.9.10 Arbiträr-Funktion Die Arbiträr-Funktion (arbiträr = beliebig) bietet dem Anwender einen erweiterten Spielraum. Es sind je 100 Sequenzen für die Zuordnung zum Strom I und der Spannung U verfügbar, die alle mit den gleichen Parametern versehen sind, aber durch die Werte unterschiedlich konfiguriert werden können, um so komplexe Funktionsabläufe „zusammenzubauen“. Von den 100 verfügbaren Sequenzen können beliebig viele nacheinander ablaufen. Das ergibt einen Sequenzblock.
PSI 9000 2U Serie Bildliche Darstellungen: Anwendungen und Resultate: Beispiel 2 Betrachtung 1 Ablaufs 1 Sequenz aus 100: Start (DC) Ende (DC) St ar t( En d e AC ) (A C ) A t Seq.Zeit A Die DC-Werte von Start und Ende sind gleich, die AC-Werte (Amplitude) jedoch nicht. Der Endwert ist größer als der Startwert, daher wird die Amplitude mit jeder neu angefangenen Sinushalbwelle kontinuierlich zwischen Anfang und Ende der Sequenz größer.
PSI 9000 2U Serie Durch Aneinanderreihung mehrerer unterschiedlich konfigurierter Sequenzen können komplexe Abläufe erzeugt werden. Dabei kann durch geschickte Konfiguration der Arbiträrgenerator die anderen Funktionen wie Dreieck, Sinus, Rechteck oder Trapez nachbilden und somit z. B. eine Sequenz aus Rechteck-Funktionen mit unterschiedlichen Amplituden bzw. Duty Cycles pro Sequenz erzeugen.
PSI 9000 2U Serie 3.9.10.1 Laden und Speichern von Arbiträr-Funktionen Die manuell am Gerät konfigurierbaren 100 Sequenzen der Arbiträrfunktion, die auf Spannung U oder Strom I anwendbar ist, können über die USB-Schnittstelle auf der Vorderseite des Gerätes auf einen USB-Stick (FAT32formatiert) gespeichert oder von diesem geladen werden. Dabei gilt, daß beim Speichern immer alle 100 Sequenzen in eine Textdatei vom Typ CSV gespeichert werden, beim Laden umgekehrt genauso.
PSI 9000 2U Serie ►►So speichern Sie die 100 Sequenzen vom Gerät auf einen USB-Stick: 1. Stecken Sie den USB-Stick noch nicht ein bzw. ziehen Sie ihn zunächst heraus. 2. Öffnen Sie das Funktionsauswahlmenü des Funktionsgenerators über MENU -> Funkt.Generator -> Arbiträr -> U / I 3. Tippen Sie auf , dann . Sie werden aufgefordert, den USB-Stick einzustecken. Das Gerät sucht daraufhin nach dem Ordner HMI_FILES auf dem Speicherstick und nach eventuell schon vorhandenen WAVE_U- bzw.
PSI 9000 2U Serie Bei der IU-Funktion ist die Zuordnung von Meßwert zum aus der Tabelle entnommenen Wert genau andersherum als bei der UI-Funktion, das Verhalten jedoch das gleiche. Man könnte somit das Verhalten der Last bzw. die Strom- und Leistungsaufnahme in Abhängigkeit von der Ausgangsspannung steuern und Lastsprünge erzeugen. Diese Funktion eignet sich sehr gut zur Simulation von Solarpaneelen (Photovoltaik, PV). Beim Laden einer Tabelle von USB-Stick werden nur Textdateien vom Typ CSV (*.
PSI 9000 2U Serie 3.9.13 PV-Tabellenfunktion (Photovoltaik) 3.9.13.1 Einleitung Diese Funktion nutzt den internen XY-Generator, um mit einer aus vier Einstellwerten generierten IU-Tabelle das Netzgerät dazu zu bringen, ein Solarpanel oder eine Solarzelle mit bestimmten Eigenschaften zu simulieren, um damit Solarwechselrichter zu testen.
PSI 9000 2U Serie Die Veränderung verschiebt den MPP und die Kurve auf der Y-Achse. Siehe Abbildung rechts. Der Wert Bestrahlung ist dabei ein Faktor für Impp. Die Kurve an sich wird dabei nicht verändert oder neu berechnet. I 1. Im Funktionsgenerator-Auswahlmenü tippen Sie auf 2. , dann und dann . Stellen Sie die vier Parameter gemäß den zu simulierenden Daten ein. Bestrahlung 0..100% ►►So konfigurieren Sie die PV-Tabelle MPP U Uoc 3.
PSI 9000 2U Serie 3.9.14.2 Anwendung Folgende Parameter können für die FC-Tabellenfunktion konfiguriert werden: Wert Einstellbereich Erläuterung Punkt 1: Uoc 0 V...UNenn Open circuit voltage, Leerlaufspannung Punkt 2+3: U 0 V...UNenn Punkt 2+3: I 0 A...INenn Spannung und Strom der beiden Punkte im U-I-Koordinatensystem. Sie repräsentieren zwei Stützpunkte auf der zu errechnenden Kennlinie Punkt 4: Isc 0 A...
PSI 9000 2U Serie 3.9.15 Fernsteuerung des Funktionsgenerators Der Funktionsgenerator ist fernsteuerbar, allerdings geschehen die Konfiguration und Steuern von Funktionen mittels einzelner Befehle und prinzipiell anders als bei manueller Bedienung. Die externe Dokumentation „Programmieranleitung ModBus & SCPI“ erläutert die Vorgehensweise.
PSI 9000 2U Serie 3.10 Weitere Anwendungen 3.10.1 Parallelschaltung in Master-Slave (MS) Mehrere Geräte gleicher Art und gleichen Modells können zu einer Parallelschaltung verbunden werden, um eine höhere Gesamtleistung zu erzielen. Dabei werden alle Netzgeräte an ihren DC-Ausgängen verbunden, sowie zusätzlich der Share-Bus und der digitalen Master-Slave-Bus. Der digitale Master-Slave-Bus dient hierbei zur Aufsummierung der Istwerte am Mastergerät, sowie zur zentralen Erfassung der Gerätestatus.
PSI 9000 2U Serie ►►So stellen Sie die Master-Slave-Verbindung her: 1. Alle zu verbindenden Geräte ausschalten und mittels Netzwerkkabel (CAT3 oder besser, nicht im Lieferum2. fang des Gerätes enthalten) untereinander verbinden. Dabei ist es egal, welche der beiden Master-SlaveAnschlußbuchsen (RJ45, Rückseite) zum jeweils nächsten Gerät verbunden werden. Je nach gewünschter Konfiguration nun auch die Geräte DC-seitig verbinden.
PSI 9000 2U Serie 3.10.1.4 Bedienung des Master-Slave-Systems Nach erfolgreicher Initialisierung des Master-Gerätes und der Slave-Geräte zeigen diese ihren Status in der Anzeige an. Der Master zeigt lediglich „Master“ im Statusfeld, die Slaves zeigen, solange wie durch den Master ferngesteuert, dies an: Das bedeutet, solange ein Slave vom Master gesteuert wird, zeigt er keine Soll- und Istwerte an, jedoch den Status seines DC-Ausgangs, sowie einen eventuell aufgetretenen Gerätealarm.
PSI 9000 2U Serie 3.10.1.5 Alarm- und andere Problemsituationen Beim Master-Slave-Betrieb können, durch die Verbindung mehrerer Geräte und deren Zusammenarbeit, zusätzliche Problemsituationen entstehen, die beim Betrieb einzelner Geräte nicht auftreten können. Es wurden für solche Fälle folgende Festlegungen getroffen: • Falls ein oder mehrere Slave-Geräte DC-seitig ausfallen (Defekt, Überhitzung) schaltet der Master die Leistungsausgänge des Systems aus.
PSI 9000 2U Serie 3.10.3 Zwei-Quadranten-Betrieb (2QB) 3.10.3.1 Einleitung Diese Betriebsart bezieht sich auf die Verwendung einer Quelle, hier ein Netzgerät der Serie PSI 9000 2U, und einer kompatiblen Senke, z. B. eine elektronische Last der Serie ELR 9000. Die Quelle und die Senke treten abwechselnd in Funktion, um einen Prüfling wie z. B. eine Batterie, im Rahmen eines Funktions- oder Endtests gezielt zu laden und zu entladen.
PSI 9000 2U Serie E-LOAD n Master-Slave SB E-LOAD 1 Konfiguration C: PSU n SB Share-Bus PSU 1 E.U.T Mehrere E-Lasten und mehrere Netzgeräte, plus ein Prüfling (E.U.T), zur Aufstockung für höhere Gesamtleistung. Der Lastenverbund und der Netzgeräteverbund bilden jeder für sich ein Gesamtsystem mit einer bestimmten Leistung. Auch hier gilt: die Nennwerte der beiden Systeme müssen zueinander passen, also z. B. 80 V DC-Ausgangsspannung der Lasten zu max. 80 V DC-Ausgangsspannung der Netzgeräte.
PSI 9000 2U Serie 4. Instandhaltung & Wartung 4.1 Wartung / Reinigung Die Gerät erfordern keine Wartung. Reinigung kann, jenachdem in welcher Umgebung sie betrieben werden, früher oder später für die internen Lüfter nötig sein. Diese dienen zur Kühlung der internen Komponenten, die durch die zwangsweise entstehende, jedoch geringe Verlustleistung erhitzt werden. Stark verdreckte Lüfter können zu unzureichender Luftzufuhr führen und damit zu vorzeitiger Abschaltung des DC-Ausgangs wegen Überhitzung bzw.
PSI 9000 2U Serie 4.3 Firmwareaktualisierung (Updates) 4.3.
PSI 9000 2U Serie 4.4 Nachjustierung (Kalibrierung) 4.4.1 Einleitung Die Geräte der Serie PSI 9000 verfügen über eine Nachjustierungsfunktion, die im Rahmen einer Kalibrierung dazu dient, Abweichungen zwischen den Stellwerten und tatsächlichen Werten bis zu einem gewissen Grad zu kompensieren. Gründe, die eine Nachjustierung der Gerätestellwerte nötig machen, gibt es einige: Bauteilalterung, Bauteilverschleiß, extreme Umgebungsbedingungen, häufige Benutzung.
PSI 9000 2U Serie ►►So gleichen Sie die Spannung ab 1. Spannungsmeßgerät am DC-Ausgang anschließen. Die Last auf etwa 2. 3. 5% des Nennstromes des Netzgerätes, hier z. B. ~6 A und 0 V (falls elektronische Last) einstellen. In der Anzeige des PSI in das MENU wechseln, dann „Allg. Einstellungen“, dann Seite 6 und auf START. In der folgenden Übersicht wählen: Spannungs-Abgleich, dann Ausgangs-Spannungs-Abgleich und WEITER.
PSI 9000 2U Serie 4.5 Ersatzableitstrommessung nach DIN VDE 0701-1 Die nach DIN VDE 0701-1 durchgeführte Ersatzableitstrommessung führt unter Umständen zu Ergebnissen, die außerhalb der Norm liegen. Grund: die Messung wird in erster Linie an sog. Netzfiltern am Wechselspannungseingang der Geräte durchgeführt. Diese Filter sind symmetrisch aufgebaut. Das heißt, es ist unter Anderem jeweils ein Y-Kondensator von N und L(1/2/3) nach PE geführt.
PSI 9000 2U Serie 5. Zubehör und Optionen 5.1 Übersicht 6. Service & Support 6.1 Übersicht 6.2 Kontaktmöglichkeiten Zubehör und Optionen werden, sofern nötig, mit eigener Dokumentation geliefert und werden in diesem Dokument nicht näher erläutert. Reparaturen, falls nicht anders zwischen Anwender und Lieferant ausgemacht, werden durch den Hersteller durchgeführt. Dazu muß das Gerät im Allgemeinen an den Hersteller eingeschickt werden. Es wird keine RMA-Nummer benötigt.
EA-Elektro-Automatik GmbH & Co. KG Entwicklung - Produktion - Vertrieb Helmholtzstraße 31-33 41747 Viersen Telefon: 02162 / 37 85-0 Telefax: 02162 / 16 230 ea1974@elektroautomatik.de www.elektroautomatik.
Elektro-Automatik GmbH Operating Guide PSI 9000 2U DC Laboratory Power Supply Attention! This document is only valid for devices with firmware “KE: 2.09” and “HMI: 2.01” and “DR: 1.6.3” or higher. For availability of updates for your device check our website or contact us.
PSI 9000 2U Series TABLE OF CONTENTS 1 GENERAL 1.1 1.1.1 1.1.2 1.1.3 1.1.4 1.2 1.3 1.4 1.5 1.6 1.7 1.7.1 1.7.2 1.7.3 1.7.4 1.7.5 1.8 1.8.1 1.8.2 1.8.3 1.8.4 1.9 1.9.1 1.9.2 1.9.3 1.9.4 1.9.5 1.9.6 1.9.7 1.9.8 1.9.9 1.9.10 1.9.11 1.9.12 1.9.13 2 About this document.......................................5 Retention and use...........................................5 Copyright.........................................................5 Validity.............................................................
PSI 9000 2U Series 3.9.10 3.9.11 3.9.12 3.9.13 3.9.14 3.9.15 3.10 3.10.1 3.10.2 3.10.3 Arbitrary function...........................................67 Ramp Function..............................................71 UI and IU table functions (XY table).............71 PV table function (photovoltaics)..................73 FC table function (fuel cell)...........................74 Remote control of the function generator....76 Other applications.........................................
PSI 9000 2U Series 1. General 1.1 About this document 1.1.1 Retention and use This document is to be kept in the vicinity of the equipment for future reference and explanation of the operation of the device. This document is to be delivered and kept with the equipment in case of change of location and/or user. 1.1.2 Copyright Reprinting, copying, also partially, usage for other purposes as foreseen of this manual are forbidden and breach may lead to legal process. 1.1.
PSI 9000 2U Series 1.4 Disposal of equipment 1.5 Product key A piece of equipment which is intended for disposal must, according to European laws and regulations (ElektroG, WEEE) be returned to the manufacturer for scrapping, unless the person operating the piece of equipment or another, delegated person is conducting the disposal.
PSI 9000 2U Series 1.7 Safety 1.7.1 Safety notices Mortal danger - Hazardous voltage • Electrical equipment operation means that some parts can be under dangerous voltage. Therefore all parts under voltage must be covered! This basically applies to all models, though 40 V models according to SELV can not generate hazardous DC voltage. • All work on connections must be carried out under zero voltage (output not connected to load) and may only be performed by qualified and informed persons.
PSI 9000 2U Series 1.7.3 Responsibility of the operator Operator is any natural or legal person who uses the equipment or delegates the usage to a third party, and is responsible during its usage for the safety of the user, other personnel or third parties. The equipment is in industrial operation. Therefore the operators are governed by the legal safety regulations.
PSI 9000 2U Series 1.7.5 Alarm signals The equipment offers various possibilities for signalling alarm conditions, however, not for danger situations. The signals may be optical (on the display as text) acoustic (piezo buzzer) or electronic (pin/status output of an analog interface). All alarms will cause the device to switch off the DC output.
PSI 9000 2U Series 1.8.3 Specific technical data Model 2U 1000 W PSI 9040-40 PSI 9080-40 PSI 9200-15 Input voltage 90...264 V AC 90...264 V AC 90...264 V AC Input connection 1ph,N,PE 1ph,N,PE 1ph,N,PE Input frequency 50/60 Hz 50/60 Hz 50/60 Hz Input fuse (internal) T16 A T16 A T16 A Leak current < 3.5 mA < 3.5 mA < 3.5 mA Power factor ~ 0.99 ~ 0.99 ~ 0.99 Max. output voltage UMax 40 V 80 V 200 V Max. output current IMax 40 A 40 A 15 A Max.
PSI 9000 2U Series Model 2U 1000 W PSI 9040-40 PSI 9080-40 PSI 9200-15 Adjustment range 0...30 Ω 0...60 Ω 0...400 Ω Accuracy ≤ 2% of max. resistance ± 0.3% of maximum current Internal resistance regulation (1 Display: Resolution See section „1.9.6.4. Resolution of the displayed values“ Display: Accuracy ≤ 0.
PSI 9000 2U Series Model 2U 1000 W PSI 9360-10 PSI 9500-06 PSI 9750-04 Input voltage 90...264 V AC 90...264 V AC 90...264 V AC Input connection 1ph,N,PE 1ph,N,PE 1ph,N,PE Input frequency 50/60 Hz 50/60 Hz 50/60 Hz Input fuse (internal) T16 A T16 A T16 A Leak current < 3.5 mA < 3.5 mA < 3.5 mA Power factor ~ 0.99 ~ 0.99 ~ 0.99 Max. output voltage UMax 360 V 500 V 750 V Max. output current IMax 10 A 6A 4A Max.
PSI 9000 2U Series Model 2U 1000 W PSI 9360-10 PSI 9500-06 PSI 9750-04 Adjustment range 0...1080 Ω 0...2500 Ω 0...5625 Ω Accuracy ≤ 2% of max. resistance ± 0.3% of maximum current Internal resistance regulation (1 Display: Resolution See section „1.9.6.4. Resolution of the displayed values“ Display: Accuracy ≤ 0.
PSI 9000 2U Series Model 2U 1500 W PSI 9040-60 PSI 9080-60 PSI 9200-25 Input voltage 90...264 V AC 90...264 V AC 90...264 V AC - with additional derating 90...150 V AC 90...150 V AC 90...150 V AC Input connection 1ph,N,PE 1ph,N,PE 1ph,N,PE Input frequency 50/60 Hz 50/60 Hz 50/60 Hz Input fuse (internal) T16 A T16 A T16 A Leak current < 3.5 mA < 3.5 mA < 3.5 mA Power factor ~ 0.99 ~ 0.99 ~ 0.99 Max. output voltage UMax 40 V 80 V 200 V Max.
PSI 9000 2U Series Model 2U 1500 W PSI 9040-60 PSI 9080-60 PSI 9200-25 Adjustment range 0...20 Ω 0...40 Ω 0...240 Ω Accuracy ≤ 2% of max. resistance ± 0.3% of maximum current Internal resistance regulation (1 Display: Resolution See section „1.9.6.4. Resolution of the displayed values“ Display: Accuracy ≤ 0.
PSI 9000 2U Series Model 2U 1500 W PSI 9360-15 PSI 9500-10 PSI 9750-06 Input voltage 90...264 V AC 90...264 V AC 90...264 V AC - with additional derating 90...150 V AC 90...150 V AC 90...150 V AC Input connection 1ph,N,PE 1ph,N,PE 1ph,N,PE Input frequency 50/60 Hz 50/60 Hz 50/60 Hz Input fuse (internal) T16 A T16 A T16 A Leak current < 3.5 mA < 3.5 mA < 3.5 mA Power factor ~ 0.99 ~ 0.99 ~ 0.99 Max. output voltage UMax 360 V 500 V 750 V Max.
PSI 9000 2U Series Model 2U 1500 W PSI 9360-15 PSI 9500-10 PSI 9750-06 Adjustment range 0...720 Ω 0...1500 Ω 0...3750 Ω Accuracy ≤ 2% of max. resistance ± 0.3% of maximum current Internal resistance regulation (1 Display: Resolution See section „1.9.6.4. Resolution of the displayed values“ Display: Accuracy ≤ 0.
PSI 9000 2U Series Model 2U 3000 W PSI 9040-120 PSI 9080-120 PSI 9200-50 Input voltage 180...264 V AC 180...264 V AC 180...264 V AC - with additional derating 180...207 V AC 180...207 V AC 180...207 V AC Input connection 1ph,N,PE 1ph,N,PE 1ph,N,PE Input frequency 50/60 Hz 50/60 Hz 50/60 Hz Input fuse (internal) T16 A T16 A T16 A Leak current < 3.5 mA < 3.5 mA < 3.5 mA Power factor > 0.99 > 0.99 > 0.99 Max. output voltage UMax 40 V 80 V 200 V Max.
PSI 9000 2U Series Model 2U 3000 W PSI 9040-120 PSI 9080-120 PSI 9200-50 Adjustment range 0...10 Ω 0...20 Ω 0...120 Ω Accuracy ≤ 2% of max. resistance ± 0.3% of maximum current Internal resistance regulation (1 Display: Resolution See section „1.9.6.4. Resolution of the displayed values“ Display: Accuracy ≤ 0.
PSI 9000 2U Series Model 2U 3000 W PSI 9360-30 PSI 9500-20 PSI 9750-12 Input voltage 180...264 V AC 180...264 V AC 180...264 V AC - with additional derating 180...207 V AC 180...207 V AC 180...207 V AC Input connection 1ph,N,PE 1ph,N,PE 1ph,N,PE Input frequency 50/60 Hz 50/60 Hz 50/60 Hz Input fuse (internal) T16 A T16 A T16 A Leak current < 3.5 mA < 3.5 mA < 3.5 mA Power factor > 0.99 > 0.99 > 0.99 Max. output voltage UMax 360 V 500 V 750 V Max.
PSI 9000 2U Series Model 2U 3000 W PSI 9360-30 PSI 9500-20 PSI 9750-12 Adjustment range 0...360 Ω 0...750 Ω 0...1875 Ω Accuracy ≤ 2% of max. resistance ± 0.3% of maximum current Internal resistance regulation (1 Display: Resolution See section „1.9.6.4. Resolution of the displayed values“ Display: Accuracy ≤ 0.
PSI 9000 2U Series Views A - Mains switch B - Control panel C - Control interfaces (digital, analog) D - Exhausts E - Share Bus and remote sensing connectors F - DC output (terminal type 1) G - AC input fuse H - AC input connector 1.8.4 Figure 1 - Front side Page 22 Figure 2 - Rear side (standard version) EA Elektro-Automatik GmbH Helmholtzstr. 31-33 • 41747 Viersen Germany Fon: +49 2162 / 3785-0 Fax: +49 2162 / 16230 www.elektroautomatik.de ea1974@elektroautomatik.
Figure 3 - Left hand side with DC terminal type 1 Figure 4 - Right hand side with DC terminal type 2 PSI 9000 2U Series EA Elektro-Automatik GmbH Helmholtzstr. 31-33 • 41747 Viersen Germany Fon: +49 2162 / 3785-0 Fax: +49 2162 / 16230 www.elektroautomatik.de ea1974@elektroautomatik.
PSI 9000 2U Series Figure 5 - View from above, with DC cover (terminal type 1) Page 24 EA Elektro-Automatik GmbH Helmholtzstr. 31-33 • 41747 Viersen Germany Fon: +49 2162 / 3785-0 Fax: +49 2162 / 16230 www.elektroautomatik.de ea1974@elektroautomatik.
PSI 9000 2U Series Figure 6 - Control Panel Overview of the elements of the operating panel For a detailed description see section „1.9.6. The control panel (HMI)“. Touchscreen display (1) Used for selection of set values, menus, conditions and display of actual values and status. The touchscreen can be operated with the fingers or with a stylus. Rotary knob with push button function Left knob (turn): adjusting the voltage set value, or setting the parameter values in the menu.
PSI 9000 2U Series 1.9 Construction and function 1.9.1 General description The electronic high performance power supplies of the PSI 9000 2U series are especially suitable for test systems and industrial controls due to their compact construction in a 19” enclosure with 2 height units (2U). Apart from basic functions of power supplies, set point curves can be produced in the integrated function generator (sine, rectangular, triangular and other curve types).
PSI 9000 2U Series 1.9.3 Scope of delivery 1 x Power supply device PSI 9000 2U 1 x Mains cord, 2 m, Euro plug (Schuko) and/or UK plug (depending on shipping destination) 1 x Printed operating guide 1 x Share Bus plug (separately or plugged) 1 x Remote sensing plug (separately or plugged) 1 x USB cable, 1.8 m 1 x Set of mounting brackets (for converting between 19” <-> desktop) 1 x CD “Drivers & Tools“ 1.9.
PSI 9000 2U Series 1.9.6 The control panel (HMI) The HMI (Human Machine Interface) consists of a display with touchscreen, two rotary knobs, a pushbutton and a USB-A port. 1.9.6.1 Touchscreen display The graphic touchscreen display is divided into a number of areas. The complete display is touch sensitive and can be operated by finger or stylus to control the equipment.
PSI 9000 2U Series • Status display (upper right) This area displays various status texts and symbols: Display Description Locked The HMI is locked Unlocked The HMI is unlocked Remote: The device is under remote control from.... Analog ....the built-in analog interface USB & others ....the built-in USB port or a plug in interface module Local The device has been locked by the user explicitly against remote control Alarm: Alarm condition which has not been acknowledged or still exists.
PSI 9000 2U Series 1.9.6.4 Resolution of the displayed values In the display, set values can be adjusted in variable increments. The number of decimal places depends on the device model and can have 3 or 5 digits. Related actual and set values always have the same number of digits. Adjustable resolution and display formats for the touch panel display: Power, OPP, OPD, P-max value 1 kW 1.5 kW 3 kW Min. increment 4 0.001 kW 4 0.001 kW 4 0.
PSI 9000 2U Series 1.9.7 USB port (rear side) The USB-B port on the back side of the device is provided for communication with the device and for firmware updates. The included USB cable can be used to connect the device to a PC (USB 2.0 or 3.0). The driver is delivered on the included CD and installs a virtual COM port. Details for remote control can be found on the web site of the manufacturer or on the included CD.
PSI 9000 2U Series 1.9.10 Share Bus-Connection The 2 pole WAGO socket (“Share”) on the back side of the device is provided for connection to equally named sockets on compatible power supplies series to achieve a balanced load current distribution during parallel connection. The socket is also used to connect the power supply to compatible electronic loads, in order to build a two-quadrants operation setup.
PSI 9000 2U Series 2. Installation & commissioning 2.1 Transport and storage 2.1.1 Transport • The handles on the front side of the device are not for carrying! • Because of its weight, transport by hand should be avoided where possible. If unavoidable then only the housing should be held and not on the exterior parts (handles, DC output terminal, rotary knobs).
PSI 9000 2U Series 2.3.2 Preparation Mains connection for a PSI 9000 2U series device is done via the included 2 meters long 3 pole mains cord. In case a different AC wiring is required, make sure that the other cable has at least a cross section of 2.5 mm² (AWG 12) is used. Dimensioning of the DC wiring to the load/consumer has to reflect the following: • The cable cross section should always be specified for at least the maximum current of the device.
PSI 9000 2U Series 2.3.4 Connection to AC supply • The device can be connected to any wall socket or multi-socket outlet, as long as those feature a safety contact (PE) and are capable for 16 A.
PSI 9000 2U Series 2.3.5.2 Cable lead and plastic cover A plastic cover for contact protection is included for the DC terminal. It should always be installed. The cover for type 2 (see picture above) is fixed to the connector itself, for type 1 to the back of the device. Furthermore the cover for type 1 has break outs so that the supply cable can be laid in various directions.
PSI 9000 2U Series 2.3.7 Connection of remote sensing Both pins „NC“ of the Sense connector must not be wired! • The cross section of the sense cables is noncritical. However, it should be increased with increasing cable length. Recommendation: for cables up to 5 m use at least 0.5 mm² • Sense cables should be twisted and laid close to the DC cables to damp oscillation.
PSI 9000 2U Series 2.3.8 Installation of an AnyBus interface module The various interface modules, which are available for PSI 9000 2U standard version models with Anybus slot, can be retrofitted by the user and are exchangeable with other modules. The settings for the currently installed module vary and need to be checked and, if necessary, corrected on initial installation and after module exchange. • • • • Common ESD protection procedures apply when inserting or exchanging a module.
PSI 9000 2U Series 2.3.10 Connecting the “Share” bus The “Share” bus connector on the back side is intended to balance the current of multiple units in parallel operation, especially when using the integrated function generator of the master unit. It is recommended to connect the Share bus of any unit involved in parallel operation. Alternatively, it can be connected to a compatible electronic load, like from series ELR 9000, in order to run a two-quadrants operation.
PSI 9000 2U Series 3. Operation and application 3.
PSI 9000 2U Series 3.2.3 Power regulation / constant power / power limiting Power regulation, also known as power limiting or constant power (CP), keeps the DC output power of a power supply constant if the current flowing to the load in relation to the output voltage and the resistance of load reaches the adjusted value according to P = U * I resp. P = U² / R. The power limiting then regulates the output current according to I = sqr(P / R), where R is the load’s resistance.
PSI 9000 2U Series 3.3 Alarm conditions This section only gives an overview about device alarms. What to do in case your device indicates an alarm condition is described in section „3.6. Alarms and monitoring“. As a basic principle, all alarm conditions are signalled optically (text + message in the display), acoustically (if activated) and as a readable status and alarm counter via the digital interface. In addition, the alarms OT and OVP are reported as signals on the analogue interface.
PSI 9000 2U Series 3.4 Manual operation 3.4.1 Switching on the device The device should, as far as possible, always be switched on using the toggle switch on the front of the device. Alternatively this can take place using an external cutout (contactor, circuit breaker) of suitable current capacity. After switching on, the display will first show the manufacturers logo (approx. 10 s) followed by the manufacturers name, address, device model, firmware version(s), serial number and item number (approx.
MENU Page 44 EA Elektro-Automatik GmbH Helmholtzstr. 31-33 • 41747 Viersen Germany Fon: +49 2162 / 3785-0 Fax: +49 2162 / 16230 Reset device to defaults: Start Page 6 Page 7 User Profile 5 Event P Event I UVD = {0V...Unom} Aktion = {NO | SIGNAL | WARNING |ALARM} Event U OPD = {0W...Pnom} Aktion = {NO | SIGNAL | WARNING |ALARM} OCD = {0A...Inom} Aktion = {NO | SIGNAL | WARNING |ALARM} UCD = {0A...Inom} Aktion = {NO | SIGNAL | WARNING |ALARM} OVD = {0V...
MENU EA Elektro-Automatik GmbH Helmholtzstr. 31-33 • 41747 Viersen Germany Fon: +49 2162 / 3785-0 Fax: +49 2162 / 16230 www.elektroautomatik.de ea1974@elektroautomatik.de UI-IU Arbitrary Ramp DIN 40839 Trapezoid U I Seq.time= 0.1ms...36000s DIN Sequence 3 Load from USB Calc. PV-Table Calc. FC-Table PV-Table FC-Table SAVE to USB SAVE to USB t2= 0.1ms...36000s (1ms) Ue(DC)= 0V...Umax IU-Table t1= 0.1ms...36000s (1ms) Uend= 0V...Umax I Angle= 0°...359° Us(DC)= 0V...Umax Ustart= 0V...
MENU Page 46 EA Elektro-Automatik GmbH Helmholtzstr. 31-33 • 41747 Viersen Germany Always on Brightness: 1...10 Lock all Sound on Sound on Backlight Setup Panel Contrast HMI Lock Key Sound Alarm Sound TP Calibration HMI Update English Language SCPI: Com Protocols Sound off Sound off ON/OFF possible Off after 60 sec. Other lang. Deutsch ModBus: Timeout(ms): 5...65535 Com Timeout HMI Setup ...
PSI 9000 2U Series 3.4.3.1 Menu “General Settings” Setting Allow remote control P. Description 1 Selection “NO” means that the device cannot be remotely controlled over either the digital or analog interfaces. If remote control is not allowed, the status will be shown as “local” in the status area on the main display. See also section 1.9.6.1 Analog interface range 1 Selects the voltage range for the analog set input values, actual output values and reference voltage output. • 0...5 V = Range is 0...
PSI 9000 2U Series 3.4.3.2 Menu “User Events” See „3.6.2.1 User defined events“ on page 60. 3.4.3.3 Menu “Profiles” See „3.8 Loading and saving a user profile“ on page 61. 3.4.3.4 Menu “Overview” This menu page displays an overview of the set values (U, I, P or U, I, P, R) and alarm settings as well as settings limits. These can only be displayed, not changed. 3.4.3.5 Menu “About HW, SW...” This menu page displays an overview of device relevant data such as serial number, article number etc.
PSI 9000 2U Series Profibus DP IF Level 1 Node Address Description Selection of the Profibus or node address of the device within range 1...125 via direct input Function Tag String input box for a user-definable text which describes the Profibus slave function tag. Max. length: 32 characters Location Tag String input box for a user-definable text which describes the Profibus slave location tag. Max.
PSI 9000 2U Series IF Level 1 Level 2 CANopen Node Address Baud Rate GPIB IF Level 1 Description Selection of the CANopen node address in the range 1...127 via direct input AUTO Automatic detection of the bus baud rate.(speed) LSS Automatically sets baud rate and node address Manual Manual selection of the baud rate that is used by the CANopen interface.
PSI 9000 2U Series 3.4.4 Adjustment limits (Limits) Adjustment limits are only effective on the related set values, no matter if using manual adjustment or remote control setting! Defaults are that all set values (U, I, P, R) are adjustable from 0 to 100%. The full range may be obstructive in some cases, especially for protection of applications against overvoltage.
PSI 9000 2U Series 3.4.6 Manual adjustment of set values The set values for voltage, current and power are the fundamental operating possibilities of a power supply and hence the two rotary knobs on the front of the device are always assigned to two of the the values in manual operation. Default assignment is voltage and current. As a fourth value there is the resistable internal resistance, for which the resistance mode (R mode) has to be activated in the MENU first. Refer to „3.4.3.
PSI 9000 2U Series 3.4.7 Switching the DC output on or off The DC output of the device can be manually or remotely switched on and off. This can be restricted in manual operation by the control panel being locked. Switching the DC output on during manual operation or digital remote control can be disabled by pin REM-SB of the built-in analog interface. For more information refer to 3.4.3.1 and example a) in 3.5.4.2. ►►How to manually switch the DC output on or off 1.
PSI 9000 2U Series 3.5 Remote control 3.5.1 General Remote control is possible via the built-in analog or USB port or via one of the optional interface modules (AnyBus CompactCom, only with standard models of PSI 9000 2U series) or via the GPIB port (only with option 3W installed). Important here is that only the analog or one digital interface can be in control.
PSI 9000 2U Series 3.5.3.2 General With the standard models of series PSI 9000 3U, one of the plug-in and retrofittable modules listed in 3.5.3.1 can be installed. It can take over remote control of the device alternatively to the built-in USB type B on the back side or analog interface. For installation see section „1.9.8. Interface module slot“ and separate documentation. The modules require little or no settings for operation and can be directly used with their default configuration.
PSI 9000 2U Series 3.5.4.2 Acknowledging device alarms Device alarms (see 3.6.2) are always indicated in the front display and some of them are also reported as signal on the analog interface socket (see 3.5.4.3), for example the overvoltage alarm (OV), which is considered as critical. In case of a device alarm occurring during remote control via analog interface, the DC output will be switched off the same way as in manual control.
PSI 9000 2U Series 3.5.4.5 Simplified diagram of the pins Digital Input (DI) + 3.5.4.6 It requires to use a switch with low resistance (relay, switch, circuit breaker etc.) in order to send a clean signal to the DGND. A digital output from a circuit or PLC may not be sufficient if not an “open collector”. AGND Digital Output (DO) 12V High resistance input (impedance >40 kΩ....100 kΩ) for an OA circuit.
PSI 9000 2U Series In case the DC output is already switched on, toggling the pin will switch the DC output off, similar to what it does in analog remote control: DCoutput is on Pin „REM-SB“ HIGH LOW HIGH LOW + + + + + Parameter Behaviour „Rem-SB“ DC output remains on, nothing is locked. It can be switched on normal or off by pushbutton or digital command. inverted inverted normal DC output will be switched off and locked. Later it can be switched on again by toggling the pin.
PSI 9000 2U Series 3.6 Alarms and monitoring 3.6.1 Definition of terms There is a clear distinction between device alarms (see „3.3. Alarm conditions“) such as overvoltage protection or overheating protection, and user defined events such as OVD (overvoltage detection).
PSI 9000 2U Series ►►How to configure the device alarms 1. Tap the touch area on the main screen. 2. On the right side tap the white arrow to select “2. Protect”. 3. Set the limits for the equipment alarm relevant to your application if the default value of 110% is unsuitable. The set values can be entered using the ten-key tab. This will appear by tapping the touch area that shows the rotary knob assignments.
PSI 9000 2U Series 3.7 Control panel (HMI) lock In order to avoid the accidental alteration of a value during manual operation the rotary knobs or the touchscreen can be locked so that no alteration of values will be accepted without prior unlocking. ►►How to lock the HMI 1. In the main page, tap the lock symbol (upper right corner). 2. In the settings page you can select between the complete HMI (“Lock all”) lock or except for the On/Off button (“ON/OFF possible”) 3. Activate the lock with right. .
PSI 9000 2U Series 3.9 The function generator 3.9.1 Introduction The built-in function generator is able to create various signal forms and apply these to set values for voltage or current. In manual operation, all generator functions are available for access on the front panel. In remote control, only the customisable arbitrary generator and a XY function are available. The arbitrary generator can replicate all manually serviceable functions, except UI and IU. For those, the XY function is assigned.
PSI 9000 2U Series 3.9.4 Manual operation 3.9.4.1 Function selection and control Via the touchscreen one of the functions described above can be called up, configured and controlled. Selection and configuration are only possible when the output is switched off. ►►How to select a function and adjust parameters 1. Tap the touch area on the main screen.
PSI 9000 2U Series ►►How to start and stop a function 1. The function can be started either by tapping or pushing the “On/Off” button, if the DC output is currently switched off. The function then starts immediately. In case START is used while the DC output is still switched off, the DC output will be switched on automatically. During the progress of the functions sine wave, rectangular wave, triangular wave, trapezoidal wave or ramp no actual values are displayed. 2.
PSI 9000 2U Series Schematic diagram: Application and result: A triangular wave signal for output current (only effective in current limiting) or output voltage is generated. The positive and negative slope times can be set independently. A The offset shifts the signal on the Y-axis. Amplitude The sum of the intervals t1 and t2 gives the cycle time and its reciprocal is the frequency. Offset Example: a frequency of 10 Hz is required and would lead to periodic duration of 100 ms.
PSI 9000 2U Series 3.9.8 Trapezoidal function The following parameters can be configured for a trapezoidal curve function: Value Range Description I(A), U(A) 0...(Nominal value - (Off)) of U, I A = Amplitude of the signal to be generated I(Off), U(Off) 0...(Nominal value - (A)) of U, I Off = Offset, based on the foot of the trapezium t1 0.1 ms...36000 s Time for the positive slope of the trapezoidal wave signal. t2 0.1 ms...36000 s Time for the top value of the trapezoidal wave signal.
PSI 9000 2U Series 3.9.10 Arbitrary function The arbitrary (freely definable) function offers the user further scope. Up to 100 sequences are available for use for current I and voltage U, all of which have the same parameters but which can be differently configured so that a complex function process can be built up. The 100 sequences can run one after another in a sequence block, and this sequence block can then be repeated many times or endlessly.
PSI 9000 2U Series Schematic diagram: Applications and results: A Focussing 1 cycle of 1 sequence from 100: The DC values at start and end are the same but the AC (amplitude) not. The end value is higher than the start so that the amplitude increases with each new half sine wave continuously through the sequence. This, of course, only if the sequence time and frequency allow for multiple waves to be created. e.g. for f=1 Hz and Seq.
PSI 9000 2U Series By linking together a number of differently configured sequences, complex progressions can be created. Smart configuration of the arbitrary generator can be used to match triangular, sine, rectangular or trapezoidal wave functions and thus, e.g. a sequence of rectangular waves with differing amplitudes or duty cycles could be produced. Assignment to either U or I makes up to 100 sequences available for either current or voltage but not a mix.
PSI 9000 2U Series 3.9.10.1 Loading and saving the arbitrary function The 100 sequences of the arbitrary function, which can be manually configured with the control panel of the device and which are applicable either to voltage (U) or current (I), can be saved to or loaded from a common USB flash drive via the front side USB port. Generally, all 100 sequences are saved or loaded using a text file of type CSV (semicolon separator), which represents a table of values.
PSI 9000 2U Series ►►How to save a sequence table (100 sequences) to a USB flash drive: 1. Do not plug the USB flash drive yet or remove it. 2. Access the function selection menu of the function generator via MENU -> Function Generator -> Arbitrary 3. Tap on , then . The device will request you to plug the USB flash drive now. 4. After plugging it, the device will try to access the flash drive and find the folder HMI_FILES and read the content.
PSI 9000 2U Series In the IU function the assignment of the values is the other way round, the behaviour, however, the same. Thus the behaviour of the load or the current and power consumption can be controlled with dependance on output voltage and step changes can be created. The IU function suit very good for the simulation of solar panels in photovoltaics related tests. Uploading of a table from a USB flash drive must use text files in CSV format (*.csv).
PSI 9000 2U Series 3.9.13 PV table function (photovoltaics) 3.9.13.1 Preface This function uses the standard XY generator to make the power supply simulate solar panels or solar cells with certain characteristics. The device calculates an IU table from four typical values. While the function is running, the user can adjust a parameter “Irradiance” between 0% (darkness) and 100% (bright light) in 1% steps to simulate different light situations.
PSI 9000 2U Series Varying this parameter shifts the MPP and the PV curve along the Y axis. Also see diagram to the right. The value Irradiance is here used as a factor for the current Impp. The curve itself is not permanently re-calculated. I 1. In the function generator menu tap on , then and then MPP . Adjust the four parameters as required for the simulation. Irradiation 0..100% ►►How to configure the PV table U Uoc 2. 3.
PSI 9000 2U Series 3.9.14.2 Usage The following parameters can be set for the FC table function: Value Range Description Point 1: Uoc 0 V...UNom Open circuit voltage at no load Point 2+3: U 0 V...UNom Point 2+3: I 0 A...INom Voltage and current define the position of these two points in the U-I coordinate system, which represent two supporting points on the curve to be calculated Point 4: Isc 0 A...
PSI 9000 2U Series 3.9.15 Remote control of the function generator The function generator can be remotely controlled but configuration and control of the functions with individual commands is different from manual operation. The external documentation “Programming Guide ModBus & SCPI” explains the approach.
PSI 9000 2U Series 3.10 Other applications 3.10.1 Parallel operation in master-slave mode (MS) Multiple devices of same kind and model can be connected in parallel in order to create a system with higher total current and hence higher power. For master-slave operation, the units are usually connected with their DC outputs, their Share bus and their digital master-slave bus.
PSI 9000 2U Series ►►How to connect the master-slave bus: 1. Switch off all units that are to be connected and connect them together with network cables (CAT3 or bet- ter, not included). It doesn’t matter which of the two master-slave connection sockets (RJ45, backside) is connected to the next unit. Depending on the desired configuration the units can then be connected at the DC side. 2. 3. The two units at the beginning and end of the chain should be terminated, if long connection cables are used.
PSI 9000 2U Series 3.10.1.4 Operating the master-slave system After successful configuration and initialisation of the master and slave units, these will show their status in the displays. While the master merely shows “Master” in the status area, the slave(s) will continuously show like this, as long they are in remote control by the master: It means, aslong as a slave unit is in control by the master, it won’t display any set or actual values, but it will show the DC output status and possible alarms.
PSI 9000 2U Series 3.10.2 Series connection Series connection of two or multiple devices is basically possible. But for reasons of safety and isolation, some restrictions apply: • Both, negative (DC-) and positive (DC+) output poles, are coupled to PE via type X capacitors, limiting the max. allowed potential shift (see technical specs for values) • The Share Bus must not be wired and used! • Remote sensing must not be used! • Series connection is only allowed with devices of the same kind and model, i.e.
PSI 9000 2U Series 3.10.3 Two quadrant operation (2QO) 3.10.3.1 Introduction This way of operating refers to the use of a source, in this case a power supply of this series PSI 9000 2U, and a sink, for example a series ELR 9000 electronic load.
PSI 9000 2U Series E-LOAD n Master-Slave SB E-LOAD 1 Configuration C: PSU n SB Share-Bus PSU 1 E.U.T Multiple e-loads and Multiple power supplies, plus 1 test object (E.U.T), for raising the total performance. The combination of load units and power supply units each create a block, a system with certain power. Here it is also necessary to match the nominal values of the two systems, i.e an 80 V DC input of the loads to a max. 80 V DC output of the power supplies. The max.
PSI 9000 2U Series 4. Service and maintenance 4.1 Maintenance / cleaning The device needs no maintenance. Cleaning may be needed for the internal fans, the frequency of cleanse is depending on the ambient conditions. The fans serve to cool the components which are heated by the inherent power loss. Heavily dirt filled fans can lead to insufficient airflow and therefore the DC output would switch off too early due to overheating or possibly lead to defects.
PSI 9000 2U Series 4.3 Firmware updates 4.3.1 HMI update Firmware updates should only be installed when they can eliminate software bugs in the firmware of your device or contain new features. The control panel (HMI) can be updated via the front or back USB ports, whereby the back USB port requires a PC with suitable software and the front USB only requires a FAT32 formatted USB flash drive with the update file. Hence the latter option is much simpler. ►►How to update the control panel firmware: 1.
PSI 9000 2U Series 4.4 Calibration 4.4.1 Preface The devices of series PSI 9000 feature a function to readjust the most important output values when doing a calibration and in case these values have moved out of tolerance. The readjustment is limited to compensate small differences of up to 1% or 2% of the max. value. There are several reasons which could make it necessary to readjust a unit: component aging, component deterioration, extreme ambient conditions, high frequent use.
PSI 9000 2U Series ►►How to calibrate the voltage 1. Connect a multimeter to the DC output. Connect a load and set its cur2. 3. rent to approx. 5% of the nominal current of the power supply, in this example ~6 A, and 0 V (if the load is electronic). In the display, tap MENU, then „General Settings“, then go to Page 6 and then tap START. IIn the next screen select: Voltage calibration, then Output voltage calibration and NEXT.
PSI 9000 2U Series 5. Accessories and options 5.1 Overview 6. Service & Support 6.1 General 6.2 Contact options Accessories and options are, when necessary, delivered with their own documentation and are not detailed further in this document. Repairs, if not otherwise arranged between supplier and customer, will be carried out by the manufacturer. For this the device must generally be returned to the manufacturer. No RMA number is needed.
