A sua presença reduz os choques hidráulicos causados
pelos arranques e paragens.
4. LIGAÇÕES ELÉTRICAS
m
Antes de começar a trabalhar na bomba,
certicar-se de que a fonte de alimentação foi
desativada e de que a mesma não pode ser
ligada acidentalmente.
4.1 Observações gerais
As ligações elétricas devem ser feitas por um eletricista
autorizado de acordo com as disposições regulamentares
em vigor.
A tensão de alimentação, a corrente e o cos φ
encontram-se indicados na placa do motor que tem que
ser conservada dentro do painel elétrico.
m
O motor deve estar ligado à terra e por sua vez
ao painel elétrico.
4.2 Controlo do sentido de rotação
Após ligação da bomba à eletricidade, estabelecer o
sentido de rotação da bomba como segue:
1. Ligar a bomba e vericar a cabeça provida de válvula
de fecho não completamente fechada.
2. Parar a bomba e trocar as ligações das duas fases.
3. Ligar a bomba e repetir o ponto 1. com a válvula de
fecho na mesma posição.
4. Parar a bomba.
Comparar os resultados obtidos nos passos 1 e 3. A
ligação correta é a que dá maior altura.
Nota: A bomba não deve ser iniciada até que o suporte
de aspiração não tenha sido completamente submerso.
5. INSTALAÇÃO DA BOMBA
m
Antes de dar início a qualquer trabalho
na bomba, certicar-se de que a fonte de
alimentação tenha sido desativada e de que a
mesma não possa ser ligada acidentalmente.
5.1 Montagem da bomba com o motor
Colocar a bomba sobre o motor, a m de que ambos
estejam posicionados ao longo do mesmo eixo e inserir o
veio do motor na junta do eixo da bomba: o acoplamento
não deve ser forçado.
Aparafusar bem os parafusos ou as porcas que xam,
diagonalmente, as anges do motor da bomba com um
binário motor conforme indicado na tabela a seguir.
Tipo de motor Parafuso Binário motor
Motor 4" M8 18
Motor 6" M12 100
Motor 8" M16 200
5.2 Tubagem de distribuição
Se a bomba já estiver acoplada à tubagem de distribuição
e se utilizar uma chave de tubos de cadeia, xar bem a
bomba, segurando-a apenas pela abertura de descarga.
Os tubos roscados devem estar de tal forma ligados que
permitam suportar o desenroscar devido ao arranque e
paragem da bomba.
A rosca do tubo, quem tem de ser aparafusada dentro
da bomba, não deverá ser mais comprida do que a rosca
da bomba.
Depois de aparafusar o tubo na abertura de descarga,
apertar bem o parafuso montado para evitar o
afrouxamento da primeira secção do tubo, ver g. 3.
Quando são utilizados tubos de plástico, a bomba deve
ser segura por uma corda livre a ser xada à abertura de
descarga, ver a Fig. 3.
00114016 09/2008
00114016 06/2010

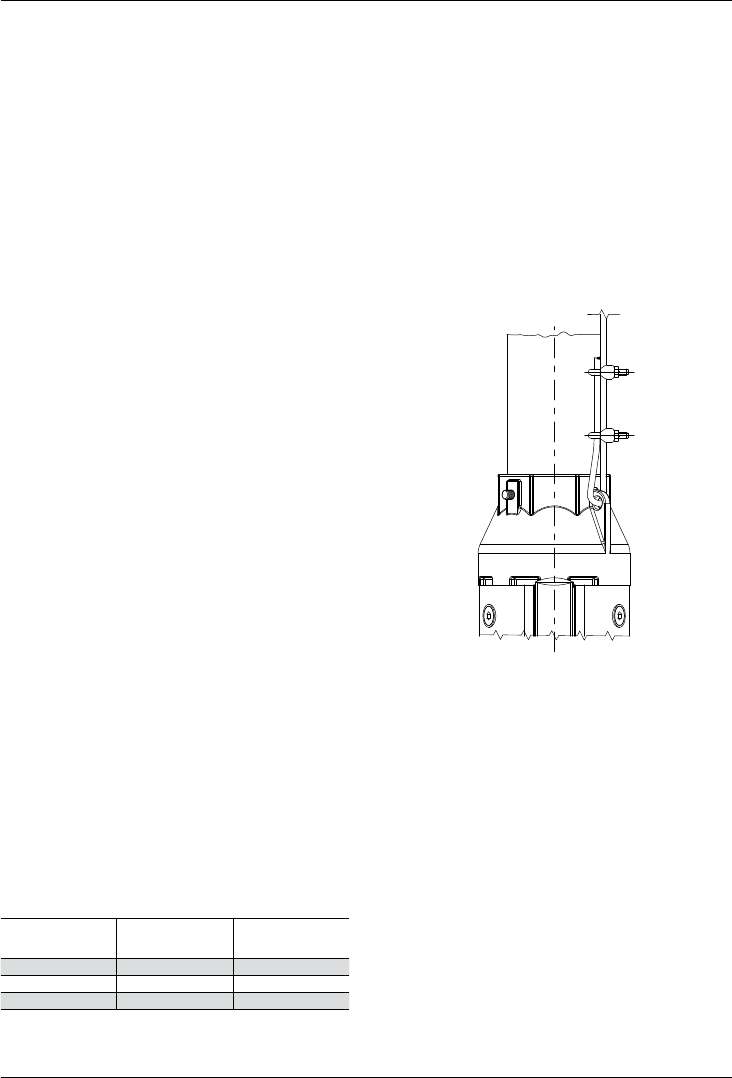

Fig. 3
5.3 Ajustamento dos cabos
Utilizar aperta-cabos a cada 3 metros para xar o cabo à
corda de suporte ou ao tubo de descarga.
Utilizar aperta-cabos de plástico como mostrado na g. 4.
Após o cabo ter sido xado, cortar o resto do cabo.
