Se a bomba não tiver sido embalada, deve ser
armazenada horizontalmente, devidamente apoiada, ou
verticalmente, para evitar o seu desalinhamento. Durante
o armazenamento, a bomba pode ser apoiada conforme

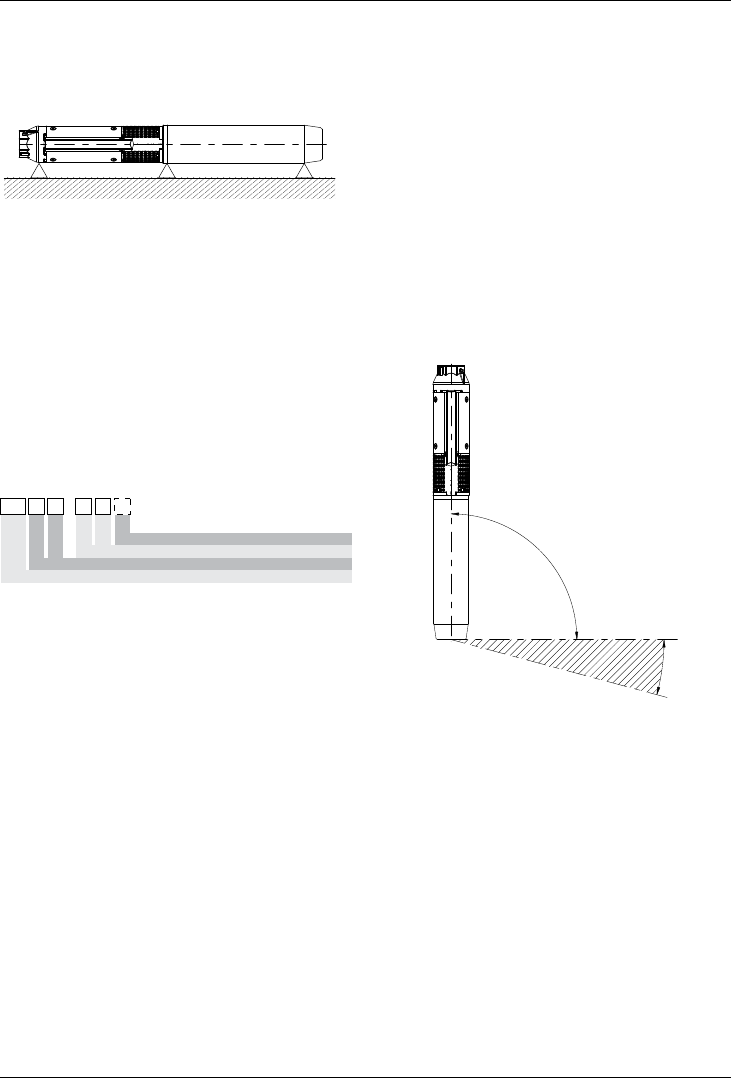

mostrado na g. 1
00114017 09/2008
00114017 06/2010
Fig. 1
Se a bomba não é utilizada na posição vertical, tanto
a lateral da bomba como a lateral do motor devem ser
apoiadas. Notar que o centro de gravidade variará de
acordo com o tipo de bomba.
2. INFORMAÇÕES GERAIS
2.1 Descrição geral
As bombas submersíveis são bombas de estágios
múltiplos que funcionam no sentido de rotação inverso
ao dos ponteiros do relógio (observando do lado da
descarga) diretamente acoplado a motores submersíveis
especiais (de acordo com as normas NEMA).
Código de identicação da bomba
2.2 Aplicações
Estas bombas submersíveis são projetadas para uma
ampla gama de aplicações, tais como o fornecimento
de água para casas particulares, sistemas de água e
indústrias.
Estas bombas são necessárias em caso de rebaixamento
do nível do lençol freático, bem como para aumento de
pressão.
Submergir completamente a bomba abaixo do
nível da água, tanto se estiver instalada horizontal
como verticalmente. Ver parágrafo 3.1 Limites de
posicionamento.
2.3 Líquidos bombeados
Os líquidos bombeados devem estar limpos, ser
compatíveis com os componentes e os materiais da
bomba, sem partículas sólidas ou bras.
O conteúdo máximo de areia na água não deve exceder
50 g/m³. Um teor mais elevado de areia na água reduz a
vida útil da bomba e aumenta o risco de bloqueio.
Ao bombear líquidos com uma densidade superior
à da água, devem usar-se motores com saídas
correspondentemente superiores.
3. INSTALAÇÃO / PREPARAÇÃO
3.1 Limites de posicionamento
m
Se a bomba tem que ser instalada numa posição
onde está acessível às pessoas, qualquer
possibilidade de contacto com o acoplamento
deve ser evitada. A bomba pode, por exemplo,
ser equipada com um escudo protetor.
A bomba é adequada tanto para instalação vertical
como horizontal, no entanto, a bomba nunca deve ser
instalada inclinada no sentido descendente, ver g. 2.
Nota: Durante o funcionamento, o apoio de aspiração
deve estar sempre completamente submerso.
Em condições especiais, pode ser necessário submergir
a bomba ainda mais, dependendo das condições de
funcionamento da mesma, bem como dos valores
de temperatura e AALP (Altura de Aspiração Liquida
Positiva).
00114018 09/2008
00114018 06/2010
Fig. 2
3.2 Diâmetro da Bomba/Motor
Vericar, no catálogo técnico, o diâmetro máximo da
bomba e da bomba com o motor.
Certicar-se de que o poço não apresente restrições ou
obstáculos à descida da bomba.
3.3 Válvula de retenção na tubagem de
distribuição
A bomba está equipada com uma válvula de retenção
incorporada na abertura de descarga. No entanto,
recomenda-se, especialmente se a bomba estiver a
alimentar diretamente uma rede de distribuição sujeita a
pressão, instalar outra válvula de retenção na tubagem
de distribuição a menos de 10 metros do nível mínimo
dopoço. (Se esta última não for conhecida, usar a
abertura de descarga como nível mínimo).
