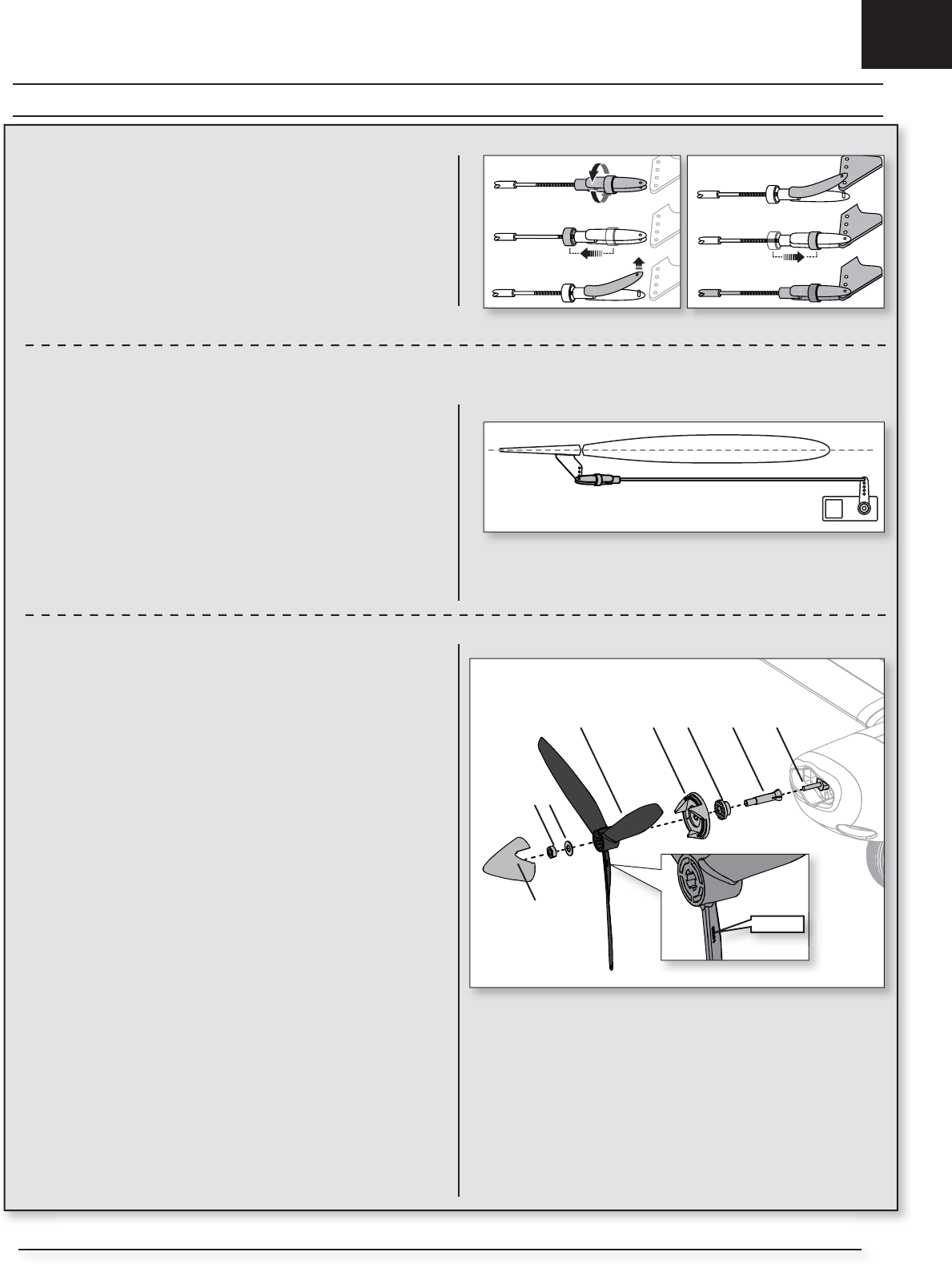

Installazione delle forcelle
• Spostare il tubetto dalla forcella sulla barretta di rinvio.
• Allargare delicatamente la forcella e inserire il suo perno nel foro desiderato
sulla squadretta.
• Riportare il tubetto sulla forcella per bloccarla alla squadretta.
Centraggio delle superfi ci di comando
Dopo il montaggio e dopo aver impostato il trasmettitore, verifi care che le
superfi ci di comando siano centrate. Se non lo fossero, centrarle meccanica-
mente intervenendo sulla lunghezza delle barrette di rinvio.
Se fosse necessaria una regolazione, girare la forcella sulla barretta per
cambiare la lunghezza del rinvio tra il braccio del servo e la squadretta della
superfi cie mobile.
Dopo aver connesso il trasmettitore al ricevitore dell’aereo, impostare trim e
sub-trim a zero, poi regolare le forcelle per centrare le superfi ci mobili.
Installazione dell’elica
1. Inserire sull’albero motore (E) l’adattatore (A), la rondella di trascinamento
(B), il fondello dell’ogiva (C) e l’elica (D).
2. Fissare l’elica usando la rondella (F) e il dado dell’ogiva (G).
IMPORTANTE: verifi care che i numeri indicanti la misura dell’elica (10x8) siano
rivolti verso la parte posteriore dell’aereo.
3. Allineare l’ogiva e fi ssarla al suo posto, facendole fare uno scatto con una
leggera pressione.
Se necessario, togliere l’ogiva applicando una forza laterale sulla punta fi nché
non si stacca.
Assemblaggio dell’aereo Continua
