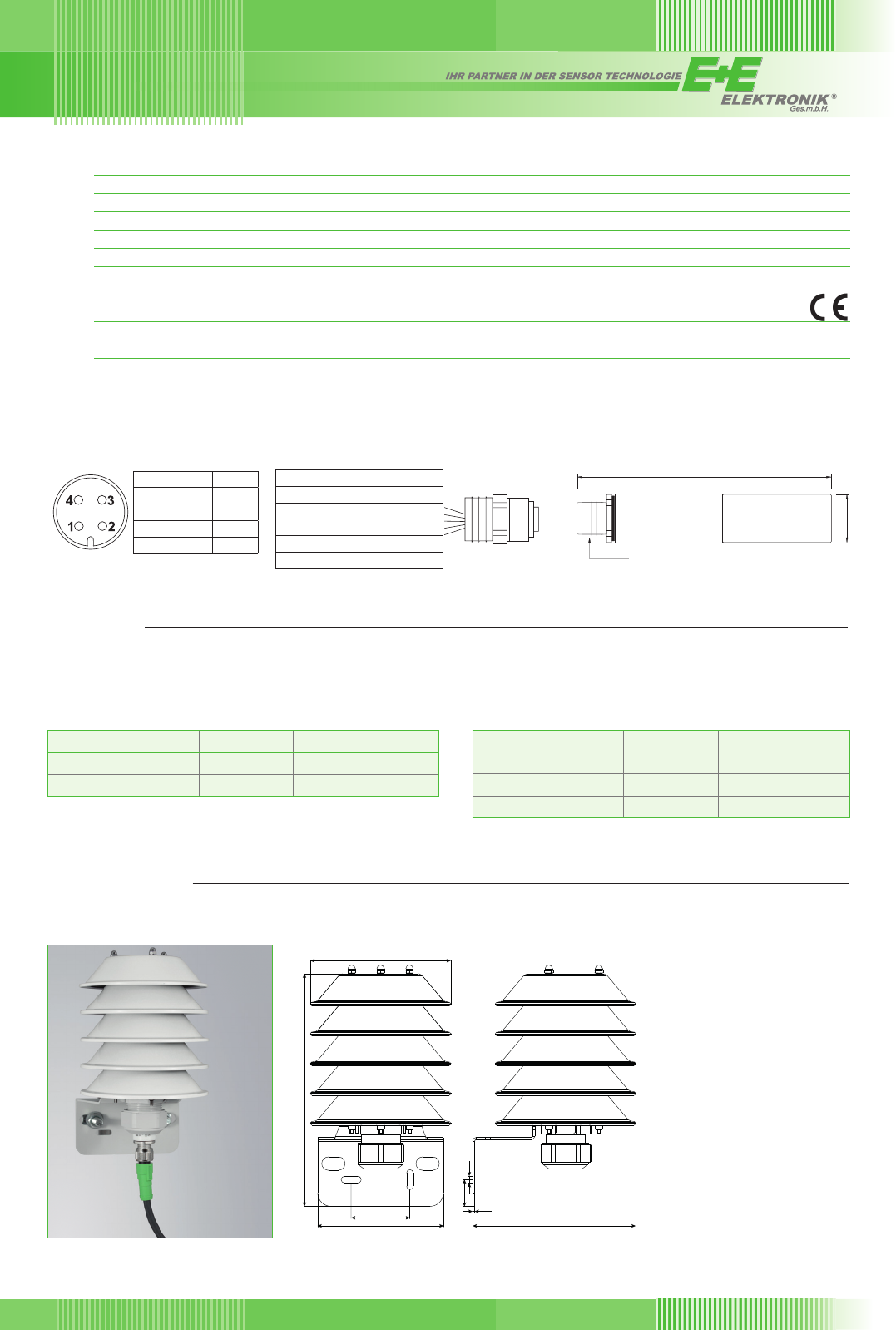

Datasheet

155
EE871
v2.0 / Änderungen vorbehalten
Anschlussbild
M12x1 Flanschdose (HA010705)
Abmessungen (mm)
M16x1.5
96
18,5
M12x1
Gewicht: 30g

Modbus E2
1... +UB GND
2... B-RS485 +UB
3... A-RS485 DATA
4... GND CLOCK
Modbus E2
+UB GND braun
B-RS485 +UB weiß
A-RS485 DATA blau
GND CLOCK schwarz
Schirm grau
Modbus Map
Die Messwerte werden als 32Bit float Wert von 0x2D bis 0x30. Die Slave-ID beträgt werkseitig 246 als
integer 16Bit Wert. Diese ID kann im Register 0x00 kundenseitig überschrieben werden (Wertebereich
1 - 247 zulässig).
Spulen-/Registeradresse Datenadresse Parametername
30046 0x2D CO
2
Ansprechzeit = 60 s
30048 0x2F CO
2
Ansprechzeit = 105 s
Spulen-/Registeradresse Datenadresse Parametername
60001 0x00 Slave-ID
60002 0x01 RS485 Setting
60003 0x02 Messintervall
Modbus-Protokoll-Einstellungen siehe Application Note Modbus (www.epluse.com/EE871).
FLOAT (Leseregister): INTEGER (Schreibregister):
Betrieb im Freien
Für Außenanwendungen muss der EE871 mit dem Strahlungsschutz Bestellnr. HA010507 verwendet werden.
Dieser schützt das Gerät vor Regen, Schnee, Eis und Sonneneinstrahlung.
94
44
174
Ø105
122
W
20
Ø5
EE871 mit
Strahlungs-
schutz
Allgemein
Digitale Schnittstelle Modbus RTU oder E2 (Details: www.epluse.com)
Versorgungsspannung 4,75 - 7,5 V DC
durchschnittliche Stromaufnahme
2)
120 µA (bei 1h Messintervall)...4,3 mA (bei 15sek. Messintervall)
Stromspitze max. 350 mA für 0,05 s
Gehäuse / Schutzart Kunstoff PC / Gehäuse IP65
Elektrischer Anschluss Stecker M12 x 1
Kabellänge E2 Schnittstelle max. 10 m
Elektromagnetische Verträglichkeit EN61326-1
(Industrieumgebung) EN61326-2-3
Betriebsbedingungen -40...60 °C 0...100 % rF (nicht kondensierend) 85...110 kPa
Lagerbedingungen -40...60 °C 0...100 % rF (nicht kondensierend) 70...110 kPa
2) die durchschnittliche Stromaufnahme ist abhängig vom eingestellten Messintervall
