Datasheet

143
v2.0 / Sous réserve d‘erreurs et de modifications
EE871

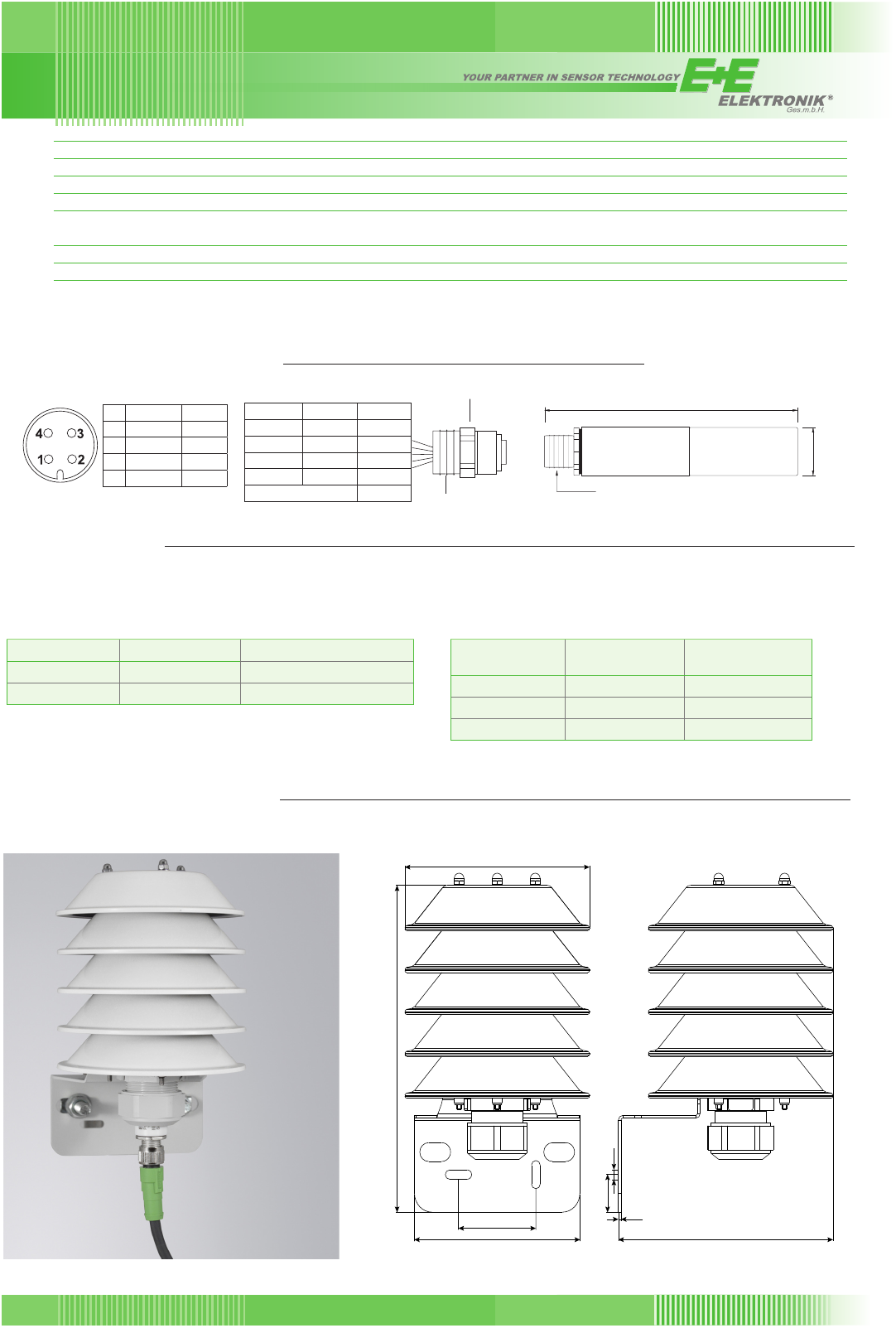

Schéma de raccordement Dimensions (mm)
M12x1 avec bride de couplage (HA10705)
M16x1.5
96
18.5
M12x1
Masse : 30g

Modbus E2
1... +UB GND
2... B-RS485 +UB
3... A-RS485 DATA
4... GND CLOCK
Modbus E2
+UB GND marron
B-RS485 +UB blanc
A-RS485 DATA bleu
GND CLOCK noir
Blindage
gris
TrameModbus
FLOAT (registre de lecture):
INTEGER (registre d’écriture):
Les valeurs mesurées sont sauvegardées en 32Bit float entre 0x2D et 0x30. Le paramétrage usine pour l’ID
esclave est 246 en 16Bit integer. L’ID peut être configuré dans le registre 0x00 (Valeurs comprises entre 1 et 247).
Adresse Registre Adresse Protocole Paramètre
30046 0x2D CO
2
Temps de réponse = 60s
30048 0x2F CO
2
Temps de réponse= 105s
Adresse Registre Adresse Protocole Paramètre
60001 0x00 ID-esclave
60002 0x01 Réglage RS485
60003 0x02 Intervale de mesure
Pour configurer le protocole MODBUS, merci de se référer aux notes (www.epluse.com/EE871)
Consommation de courant moyenne
2)
120 μA pour intervalle de mesure de 1h... 4.3 mA pour intervalle de mesure de 15 s
Pic de courant 350 mA max. pour 0,05 s
Boîtier / classe de protection polycarbonate / boîtier IP65
Raccordement connecteur M12 x 1
Longueur de câble interface E2 max 10 m
Compatibilité électromagnétique EN61326-1
(environnement industriel) EN61326-2-3
Température et conditions de service -40 à 60 °C 0 à 100 % HR (sans condensation) 85 à 110 kPa
Température et conditions de stockage -40 à 60 °C 0 à 100 % HR (sans condensation) 70 à 110 kPa
2) La consommation de courant moyenne dépend de l’intervalle de mesure réglé
Applications en extérieur
Pour les applications en extérieur la sonde du EE871 doit être utilisée avec la protection à radiation HA010507 qui
protège l’appareil contre la pluie, la neige, le gel et les rayons du soleil.
94
44
174
Ø105
122
W
20
Ø5
EE871 avec protection
à radiation
