Bedienung
32
Betriebsanleitung 841 - 00.0 - 09/2014
DA 10 erhalten Sie unter dieser Teile-Nummer bei DA-Verkaufsstellen:
• 9047 000011 - 250 ml
• 9047 000012 - 1 l
• 9047 000013 - 2 l
• 9047 000014 - 5 l
5.12.3 Maschinenoberteil-Schmierung
Die zentrale Öl-Schmierung versorgt alle Lagerstellen mit Öl aus dem Vor-
ratsbehälter.
Richtige Einstellung
Der Öl-Stand ist zwischen der Minimalstand-Markierung und der Maximal-
stand-Markierung.

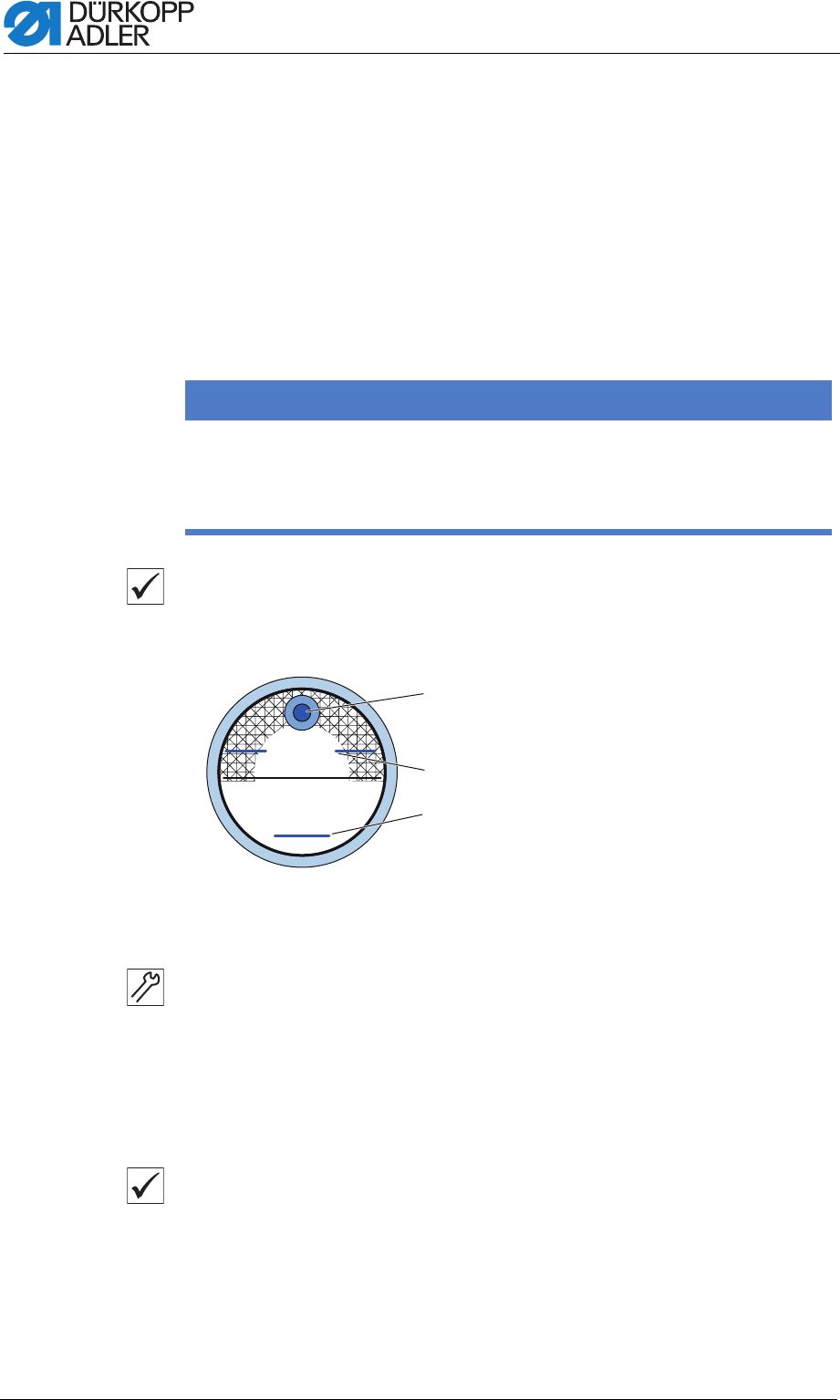

Abb. 12: Maschinenoberteil-Schmierung
1. Täglich die Ölstand-Anzeige kontrollieren.
Falls der Ölstand unter der Minimalstand-Markierung (3) ist:
Öl durch die Nachfüll-Öffnung (1) bis höchstens zur Maximalstand-
Markierung (2) eingießen.
5.12.4 Pneumatisches System
Betriebsdruck einstellen
Richtige Einstellung
Der Betriebsdruck beträgt 6 bar.
Prüfen Sie täglich den Druck an der Anzeige. Der Druck darf nicht mehr
als 1 bar abweichen.
Maschinenschäden durch falschen Ölstand
Zu wenig oder zu viel Öl kann Schäden an der Maschine hervorrufen.
Kontrollieren Sie den Ölstand täglich und füllen Sie bei Bedarf Öl
nach.
ACHTUNG
MAX
MIN
1
2
3
(1) - Nachfüll-Öffnung (2) - Maximalstand-Markierung
(3) - Minimalstand-Markierung
