Bedienung
Betriebsanleitung 841 - 00.0 - 09/2014
25

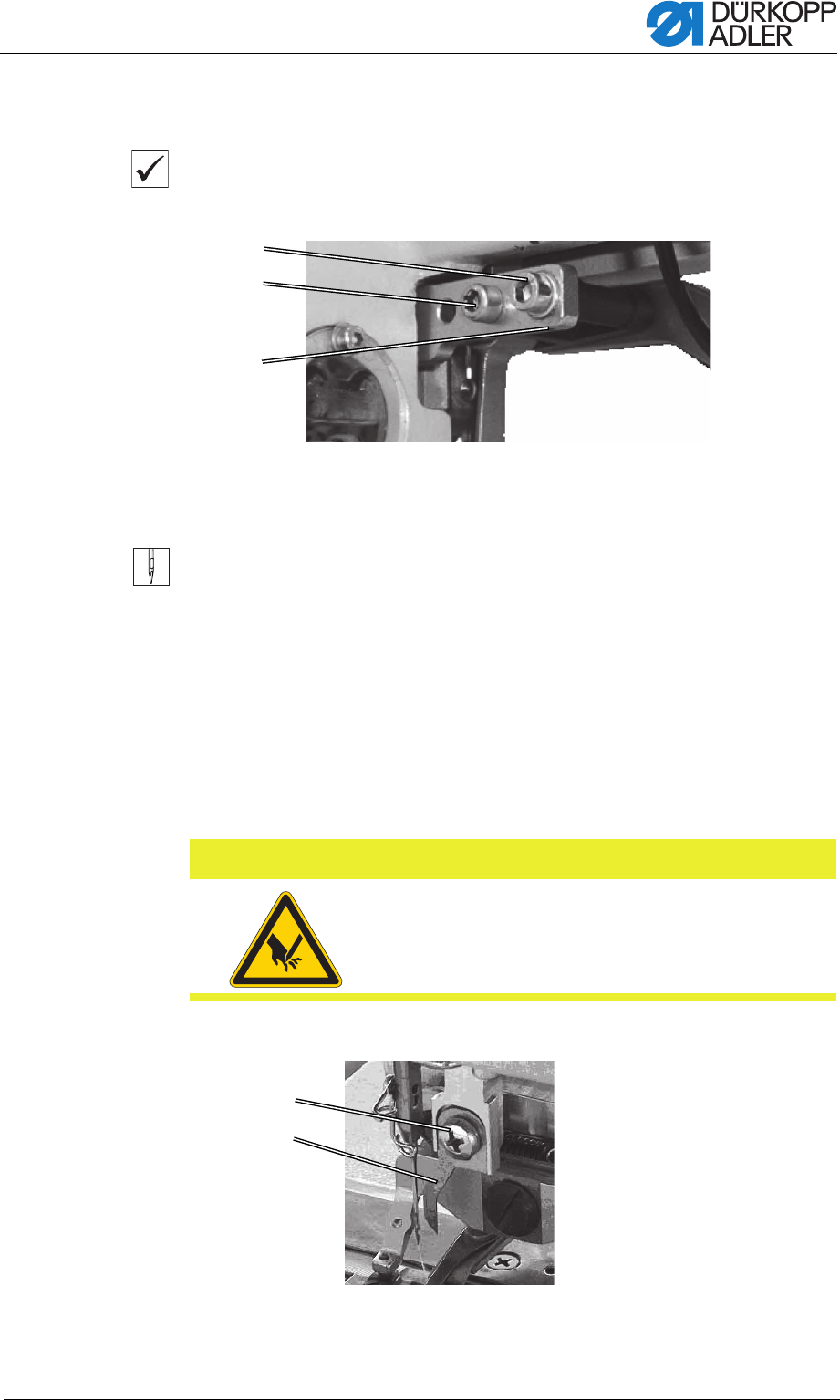

5.7 Nähkorblüfterhöhe einstellen
Werkseitig ist eine Nähkorblüfterhöhe von 12 mm eingestellt. Nur bei be-
stimmten Nähgutmaterial muss die Nähkorblüfterhöhe verändert werden.
Abb. 9: Nähkorblüfterhöhe einstellen
1. Maschine ausschalten.
2. Schrauben (1) und (2) lösen.
3. Korblüfterhöhe erhöhen: Gewindestift (3) im Uhrzeigersinn drehen.
4. Korblüfterhöhe verringern: Gewindestift (3) gegen den Uhrzeigersinn
drehen.
5. Schrauben (1) und (2) festschrauben.
6. Maschine einschalten und Einstellung prüfen.
5.8 Messer wechseln
Abb. 10: Messer wechseln
(1) - Schraube
(2) - Schraube
(3) - Gewindestift
②
③
①
Verletzungsgefahr durch die Nadelspitze und
sich bewegende Teile
Messer nur bei gedrückter Taste Sicherer Halt
wechseln und einstellen.
VORSICHT
(1) - Schraube (2) Messer
②
①
