5.3 Greiferfaden aufspulen

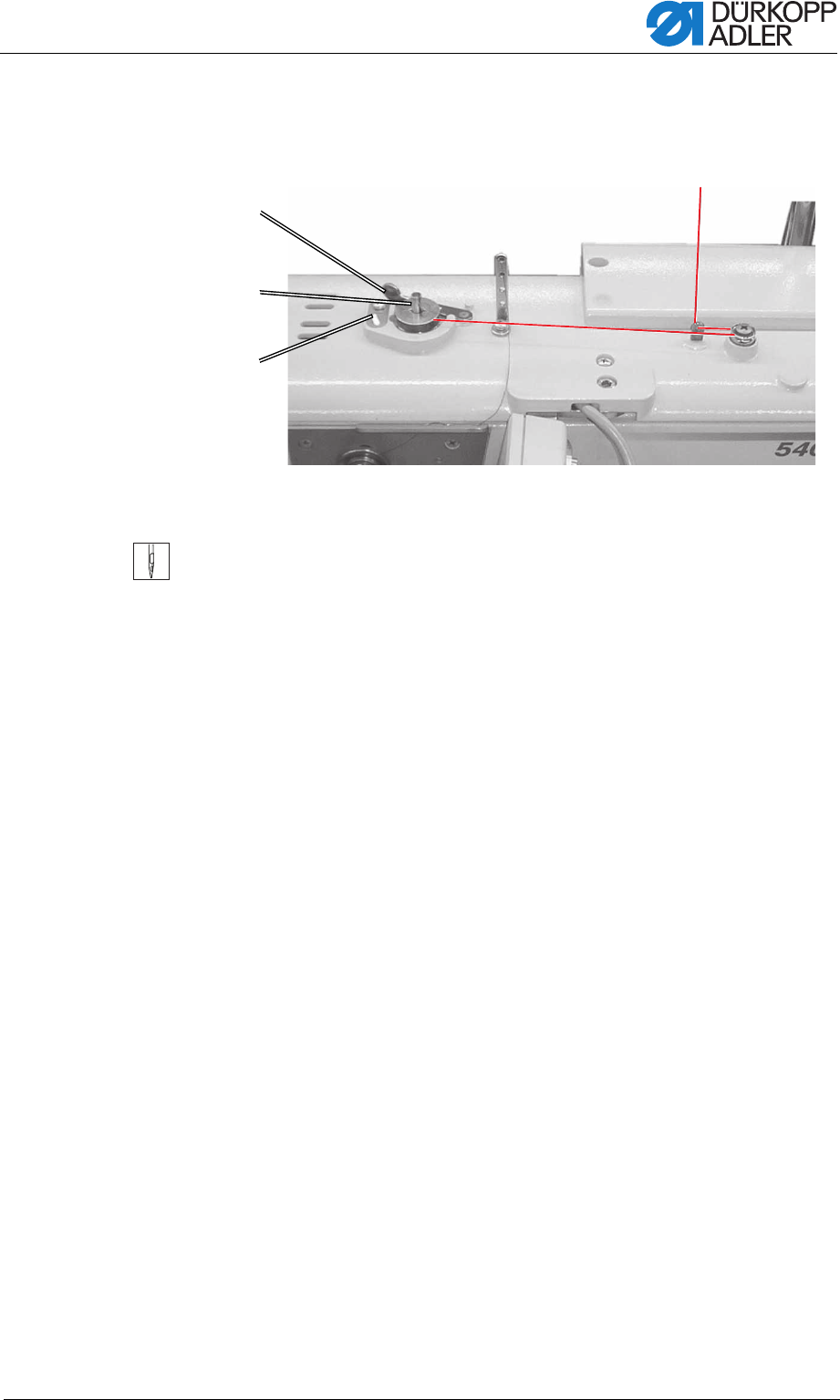

Abb. 5: Greiferfaden einfädeln
1. Garnrolle auf den Garnständer stecken.
2. Spule auf Spuler (2) stecken.
3. Greiferfaden wie aus der Abbildung ersichtlich einfädeln.
4. Greiferfaden im Uhrzeigersinn ca. 5 mal um den Spulenkern wickeln.
5. Spulerhebel (1) zur Spule hin schwenken und einrasten lassen.
Greiferfaden wird automatisch aufgespult. Spulerhebel (1) beendet
das Spulen, sobald die Spule gefüllt ist.
6. Greiferfaden an Fadenklemme (3) abreißen.
(1) - Spulerhebel
(2) - Spuler
(3) - Fadenklemme
③
①
②
