5 Bedienung
5.1 Maschine ein- und ausschalten
Für die Betriebsbereitschaft der Nähanlage muss die Vorschubeinheit
nach dem Einschalten in Referenzposition gefahren werden.
Die Referenzposition ist erforderlich, um für die Steuerung eine definierte
Ausgangslage der Vorschubeinheit zu erhalten.

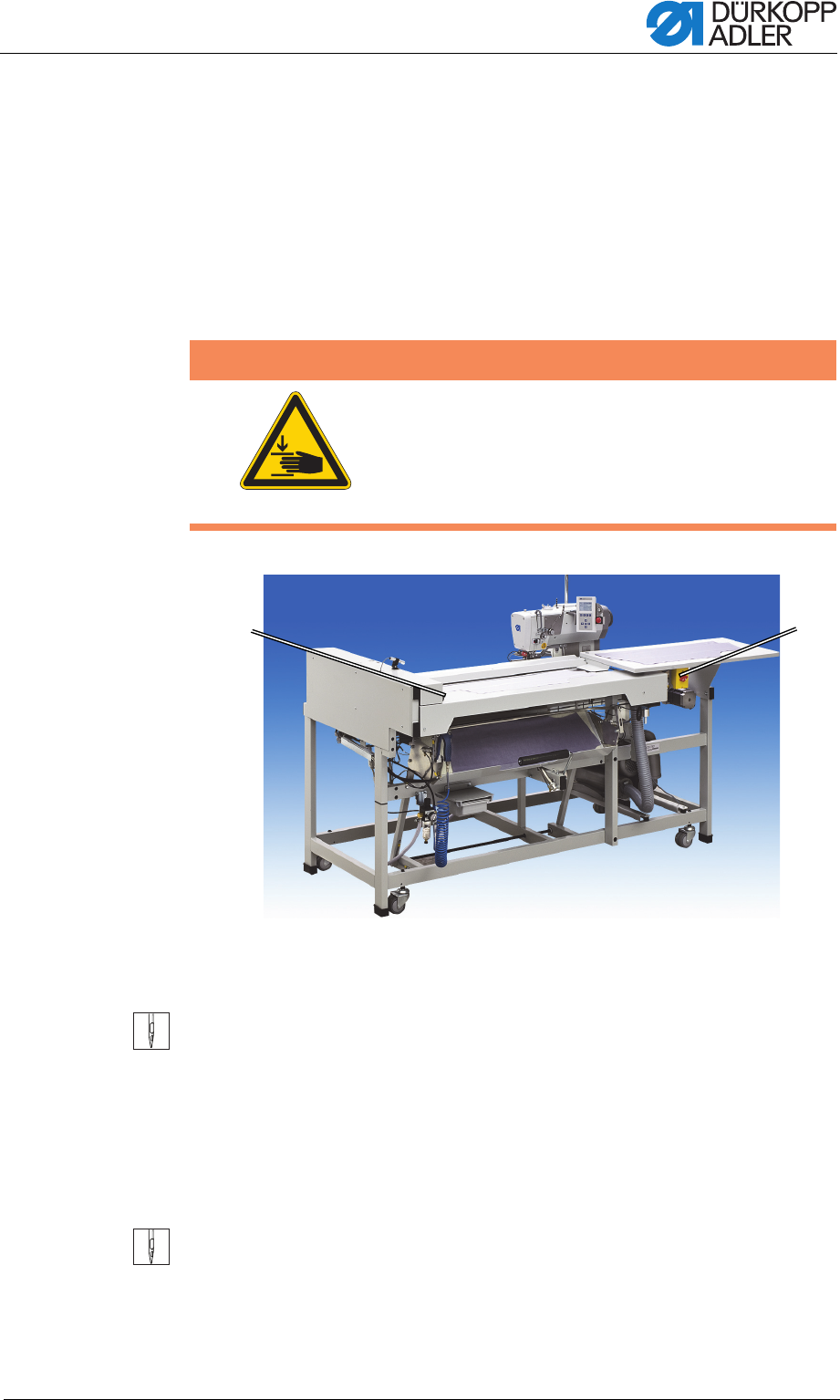

Abb. 3: Maschine ein- und ausschalten
Maschine einschalten
1. Hauptschalter (2) einschalten.
Die Steuerung lädt das Maschinenprogramm. Der Bediener wird mit
der Meldung <==== REF aufgefordert, die Referenzfahrt zu starten.
2. Startschalter (1) drücken.
Die Vorschubeinheit fährt in die linke Endstellung.
Die Anzeige wechselt zum Hauptbildschirm.
Maschine ausschalten
1. Hauptschalter (2) ausschalten.
Verletzungsgefahr!
Quetschungen durch sich bewegende Teile.
Während der Referenzfahrt nicht in den Verfahrbe-
reich der Vorschubeinheit greifen.
WARNUNG
(1) - Startschalter (2) - Hauptschalter
②①
