Operation Manual
Table Of Contents
- 1 Über diese Betriebsanleitung
- 1.1 Geltungsbereich der Betriebsanleitung
- 1.2 Für wen ist die Betriebsanleitung?
- 1.3 Darstellungskonventionen – Symbole und Zeichen
- 1.4 Weitere Unterlagen
- 1.5 Haftung
- 1.5.1 Transport
- 1.5.2 Bestimmungsgemäße Verwendung
- 2 Leistungsbeschreibung
- 2.1 Nähanlage
- 2.2 Leistungsmerkmale
- 2.3 Konformitätserklärung
- 2.4 Zusatzausstattungen
- 2.5 Technische Daten
- 3 Sicherheitshinweise
- 3.1 Grundlegende Sicherheitshinweise
- 3.2 Signalwörter und Symbole in Warnhinweisen
- 4 Gerätebeschreibung
- 4.1 Nähanlage
- 4.2 Bedienfeld
- 4.3 Softwarebeschreibung
- 5 Bedienung
- 5.1 Maschine ein- und ausschalten
- 5.2 Nadelfaden einfädeln
- 5.3 Greiferfaden aufspulen
- 5.4 Spule wechseln
- 5.5 Nadel wechseln
- 5.6 Nähkorbdruck einstellen
- 5.7 Nähkorblüfterhöhe einstellen
- 5.8 Messer wechseln
- 5.9 Knopflochabstand zur vorderen Kante einstellen
- 5.10 Anlegepunkte markieren
- 5.11 Nähen
- 5.11.1 Maschine einschalten
- 5.11.2 Knopflocheinstellung prüfen
- 5.11.3 Knopflochleiste nähen
- 5.11.4 Weiternähen nach Fadenbruch
- 5.11.5 Anzeige Nähgutkontrolle
- 5.11.6 Nähgut aus Stapler entnehmen
- 5.11.7 Mit Daten-Dongle arbeiten
- 5.12 Wartung
- 5.12.1 Reinigen
- 5.12.2 Schmieren
- 5.12.3 Maschinenoberteil-Schmierung
- 5.12.4 Pneumatisches System
- 5.12.5 Zahnriemen prüfen
- 5.13 Kundendienst
- 6 Einstellungen über die Software
- 6.1 Parameter Indexer-Programm
- 6.2 Parameter Manueller Nähmodus
- 6.3 Nadelfaden-Spannung einstellen
- 6.4 Knopflochprogramm einstellen
- 6.4.1 Aufbau Knopfloch
- 6.4.2 Gesetzmäßigkeiten
- 6.5 Parameter Programmiermodus
- 6.6 Wählbare Riegeltypen
- 6.6.1 Parameter Querriegel (horizontal), Riegeltyp A
- 6.6.2 Parameter Rundriegel (zum Mittelpunkt), Riegeltyp B
- 6.6.3 Parameter Keilriegel, Riegeltyp C
- 6.6.4 Parameter Rundriegel (horizontal), Riegeltyp D
- 6.6.5 Parameter Querriegel (vertikal), Riegeltyp E
- 6.6.6 Parameter Querriegel (geteilt), Riegeltyp F
- 6.6.7 Parameter Augenriegel, Riegeltyp G
- 6.6.8 Parameter Einfachriegel, Riegeltyp H
- 6.7 Wirkwarenmodus
- 6.7.1 Parameter Heftstiche
- 6.7.2 Parameter Zickzack
- 6.7.3 Parameter Schneiden
- 6.7.4 Kombinationsmöglichkeiten im Wirkwaremodus
- 7 Aufstellung
- 7.1 Lieferumfang prüfen
- 7.2 Transportsicherung entfernen
- 7.3 Nähanlage ausrichten
- 7.4 Garnständer montieren
- 7.5 Ansaugvorrichtung anschließen
- 7.6 Keilriemen prüfen
- 7.7 Elektrischer Anschluss
- 7.8 Pneumatischer Anschluss
- 7.8.1 Wartungseinheit montieren
- 7.8.2 Betriebsdruck einstellen
- 7.9 Schmierung prüfen
- 7.10 Nähtest
- 8 Entsorgung
- 9 Störungsabhilfe
Gerätebeschreibung
18
Betriebsanleitung 841 - 00.0 - 09/2014

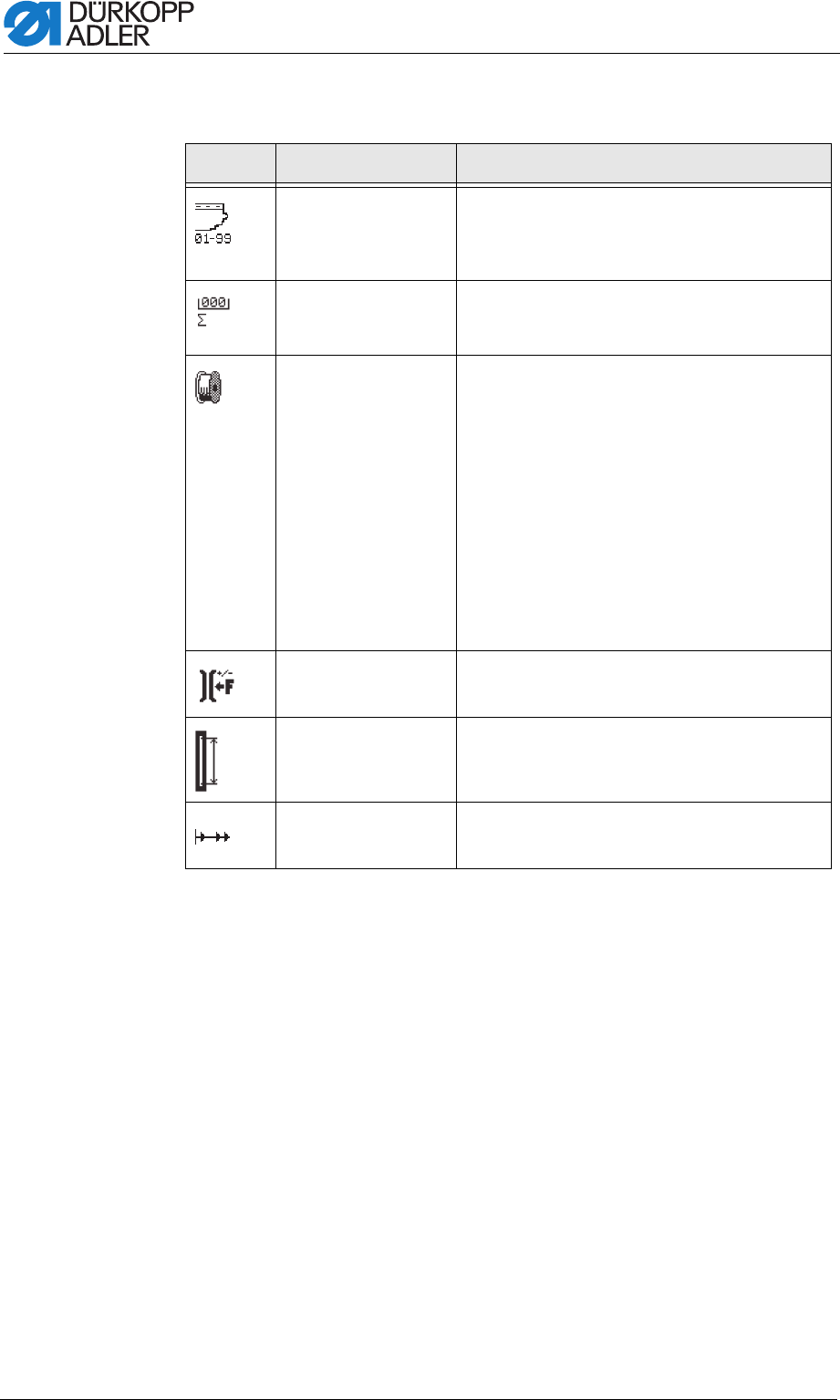

4.3 Softwarebeschreibung
Symbol Parameter Bedeutung
Index-Prg. N1 • Auswahl des zu nähenden Indexer-Programms
• Programmnummer 1 bis 99
• Jedem Indexer-Programm sind ein oder meh-
rere Knopflöcher zugeordnet
Zähler N6 • Zählt die Anzahl der genähten Knopflochleisten
• Bei zweimaliger Betätigung der Taste OK wird
der Zähler auf Null gesetzt
U-Faden N7 • Anzeige des aktuellen Greiferfadenzählerstands
(wenn aktiv) und Anwahl des Untermenüs zum
Ändern des Initialwerts und zum Ein- und Aus-
schalten des Greiferfadenzählers. Gezählt wer-
den entweder Knopflochleisten oder
Knopflöcher.
• Im Untermenü weitere Parameter:
Wert setzen: Wert des Greiferfadenzähler wird
auf Voreinstellung zurückgesetzt
Wert: Anzahl der möglichen Knopflöcher je
Spule
Zähler: ein/aus
Leiste: ein/aus (Zählung der Leisten statt der
einzelnen Knopflöcher)
Fadenspannung N2 • Anwahl des Untermenüs zum Ändern der
Fadenspannungswerte
Schnittlänge N3 • Auswahl der Schnittlänge des zu nähenden
Knopflochs von 6 - 22 bzw. 6 - 35 mm
(abhängig von der Knopflochnummer)
Softstart • Ein- und Ausschalten des Softstarts
