Operation Manual

6.11 Ajustage du releveur de pied presseur
6.11.1 Ajustage mécanique du releveur de pied presseur

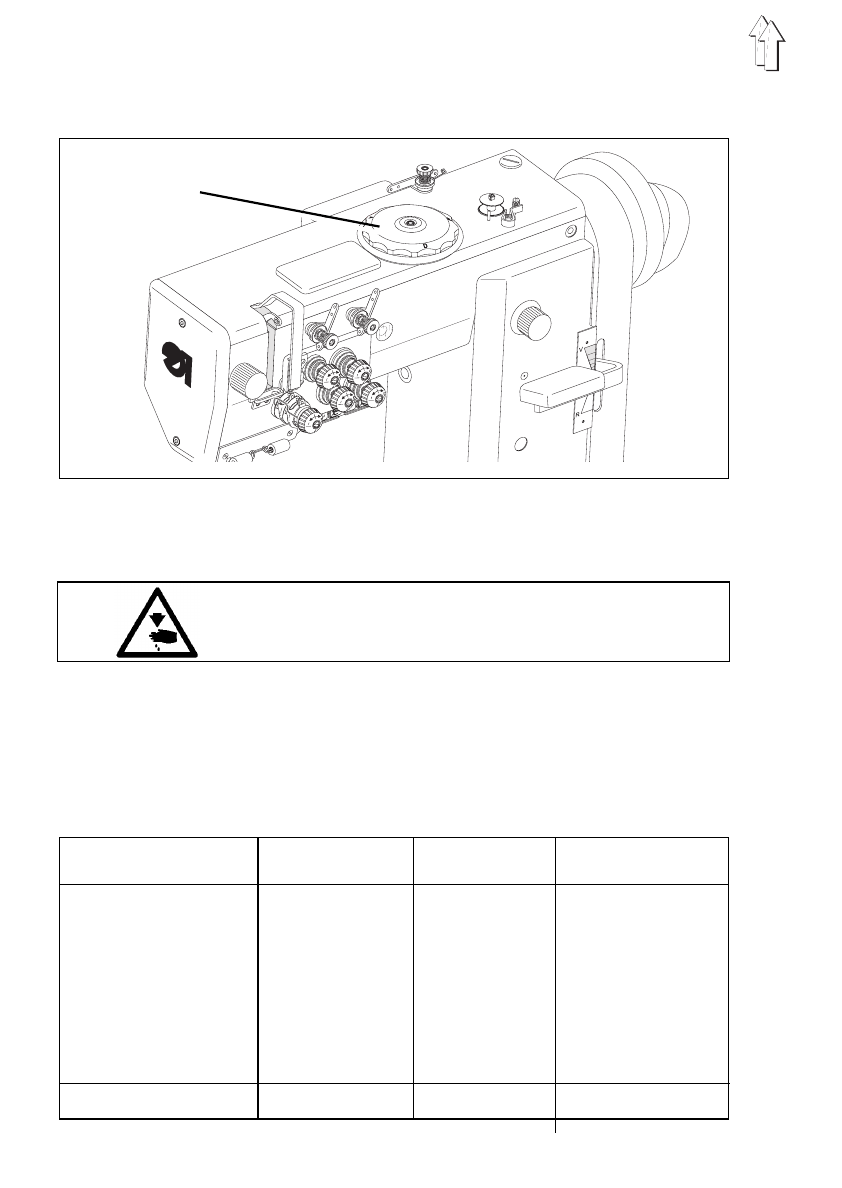

La hauteur du releveur de pied presseur est ajustée par le volant 1 situé sur le
couvercle du bras.
Attention danger de blessure !
N’ajuster le pied que si la machine est déconnectée.
–
Tourner le volant 1.min.,
A,B,C,D,E, max
.
min. = relevage minimum
max. = relevage maximum
Limitation automatique du nombre de points
Releveur du pied presseur et nombre de points sont dépendants l’un de l’autre (voir
table).
Un potentiomètre est lié mécaniquement au volant 1. La régulation reconnaît par
l’intermédiaire de ce potentiomètre le relevage ajusté et limite le nombre de points.
Domaine de longueur Repère Relevage Nb. de points max.
de points [mm] [position] [mm] [min-1]
min. 2400
A
1,5 2350
B
2,4 2200
0 - 8
C
3,3 2050
D
4,2 1950
E
5,1 1750
F
6,0 1650
max. 1600
8 - 12 min. - max. 1600
B
C
E
1
16
