6.8 Montage et changement de l’aiguille
Attention danger de blessure !
Couper l’interrupteur principal.
Ne changer les aiguilles que si la machine est
déconnectée.
–

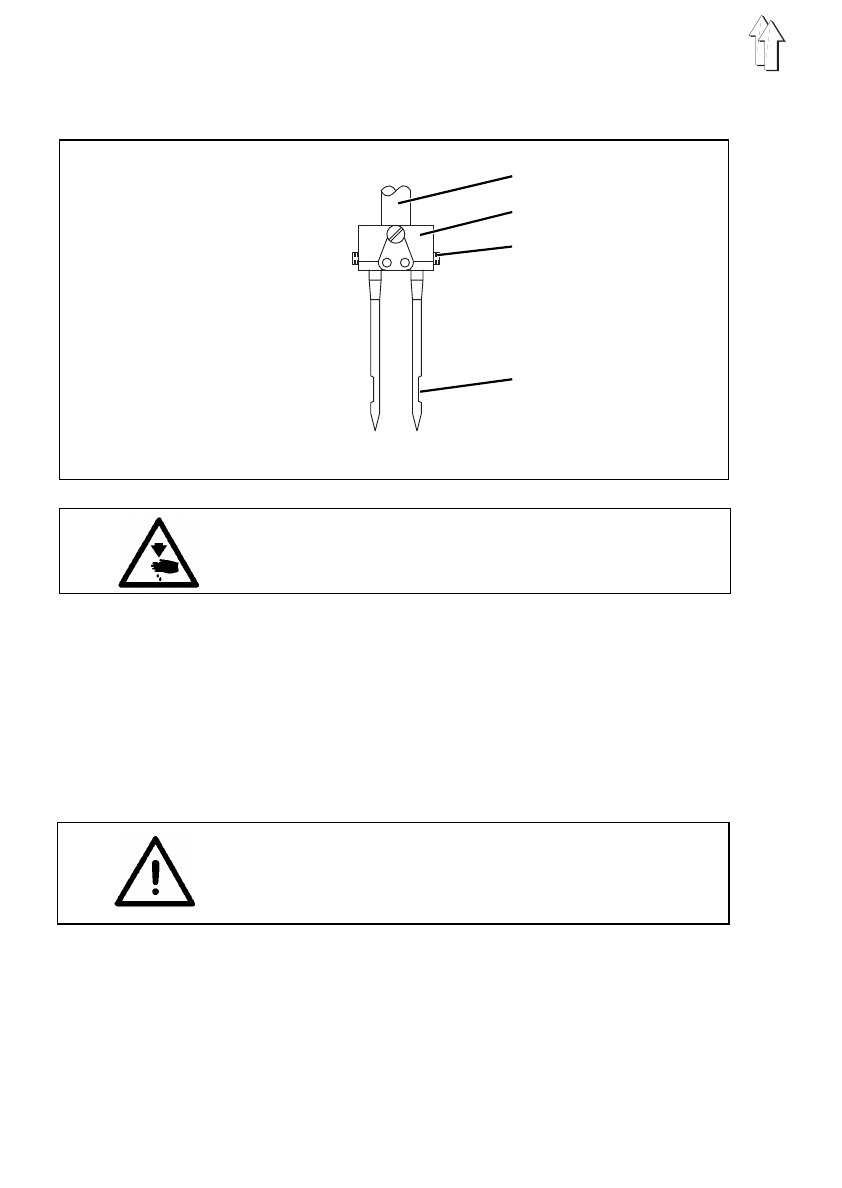

Tourner le volant jusqu’à ce que la barre d’aiguille ait atteint sa position maximum.
–
Dévisser la vis 3.
–
Tirer vers le bas l’aiguille hors du support d’aiguille 2.
–
Insérer la nouvelle aiguille jusqu’à la butée dans le trou du support d’aiguille 2.
Attention !
Vues du poste de travail, la gorge 4 de l’aiguille de droite doit indiquer la droite, et
la gorge de l’aiguille de gauche doit indiquer la gauche (voir croquis).
–
Serrer à fond la vis 3.
ATTENTION !
Si l’on pose une aiguille plus épaisse, il faut corriger la
distance entre la navette et l’aiguille (voir l’instruction de
service).
Le manque d’observation des indications ci-dessus peut entraîner les erreurs
suivantes :
Par montage d’une aiguille plus fine : - points défectueux
- dommages au fil
Par montage d’une aiguille plus épaisse: - dommages à la pointe de navette
- dommages à l’aiguille
1
2
3
4
