Operation Manual

2.13 Arbeitsbereich, Winkel und Länge
Die Abnähertiefe ist abhängig von:
–
dem jeweiligen Formsatz
–
der Abnäherlänge
–
der Stellung des Falttisches
Der Falttisch ist stufenlos von 0 - 10° einstellbar.
Aus den Diagrammen können die Abnähertiefen für andere Winkel und
Längen entnommen werden.
Die Kurve für den Formsatz 0793 078002 ist ebenfalls angegeben.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Der Winkel darf nur bei ausgeschalteter Nähanlage eingestellt werden.

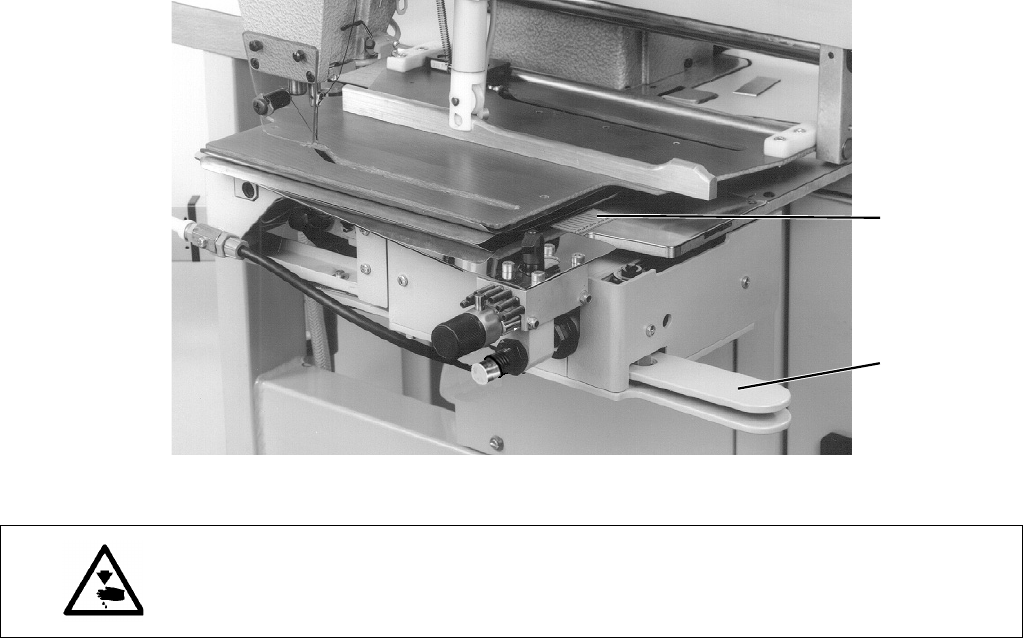

Winkel einstellen
–
Handgriff 2 zusammendrücken und den Falttisch entsprechend der
Skala 1 verstellen.
–
Handgriff loslassen.
Der Winkel ist eingestellt.
Länge einstellen
Maximale Abnäherlänge 150 mm.
–
Die Nahtlängensteuerung erfolgt durch Programmieren ( Tasten
L1, L2, L3 ) oder durch die Lichtschranke.
Die programmierte Nahtlängensteuerung wird empfohlen bei
lichtdurchlässigem Nähgut.
1
2
