2.12 Formsatz wechseln
Ein der gewünschten Nahtform entsprechender Formsatz muß
eingesetzt werden.
Formsatz 0793 078001 = Gerade Naht
Formsatz 0793 078002 = Gebogene Naht
Formsatz 0793 078034 = Gebogene Naht für Bundfalten
Formsatz 0793 078xxx = Kundenversion
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Der Formsatz darf nur bei ausgeschalteter Nähanlage gewechselt
werden.

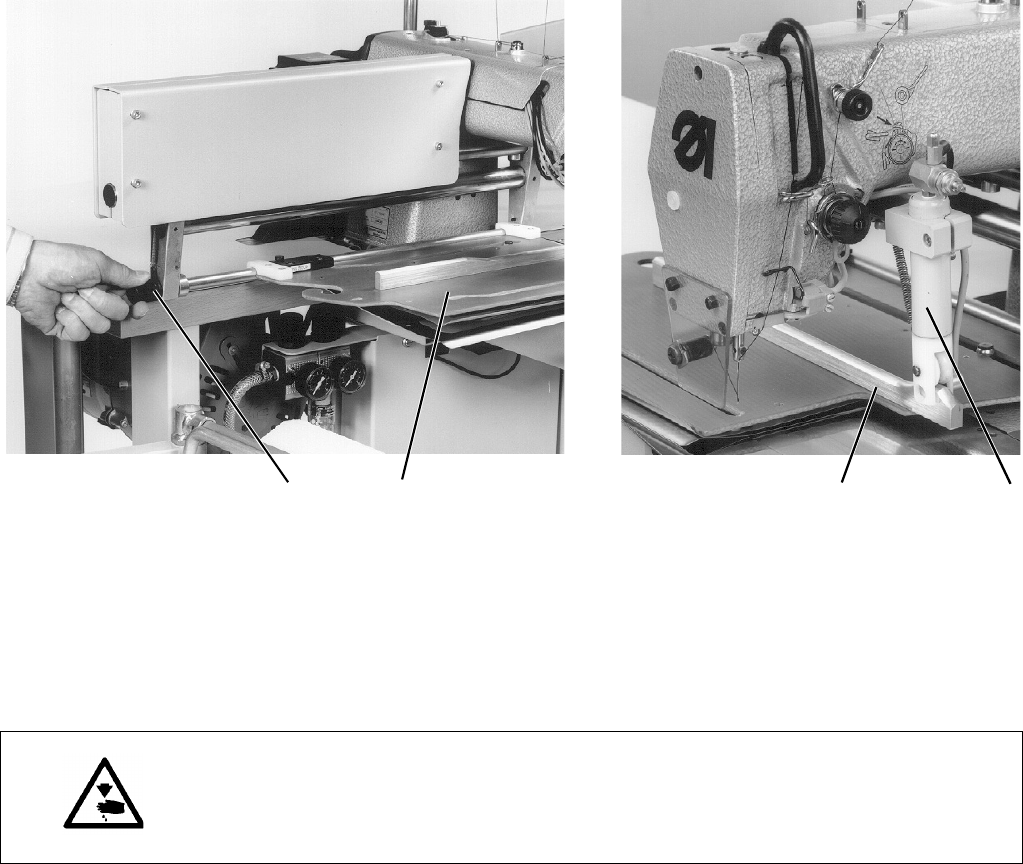

Formsatz herausnehmen
–
Handrad drehen, bis die Nadel in 2. Position (OT) steht.
–
Formsatz in die linke Endstellung schieben.
–
Griff 1 gegen den Uhrzeigersinn ca. 90° drehen.
–
Formsatz 2 auf der linken Seite anheben und vorsichtig vom
Transportschlitten lösen.
–
Formsatz herausnehmen.
Formsatz einsetzen
–
Handrad drehen, bis die Nadel in 2. Position (OT) steht.
–
Transportschlitten in die linke Endstellung schieben.
–
Formsatz 2 mit der rechten Seite vorsichtig auf den
Transportschlitten aufsetzen.
–
Griff 1 gegen den Uhrzeigersinn ca. 90° drehen und den Formsatz
komplett auf den Transportschlitten auflegen.
–
Griff 1 zurückdrehen.
Der Formsatz ist verrastet und sitzt fest auf dem Transportschlitten.
–
Andruckzylinder 4 mit der Führungsrolle auf der Steuerkurve 3
positionieren.
–
Formsatz zum rechten Anschlag schieben.
