2.9 Restfadenwächter

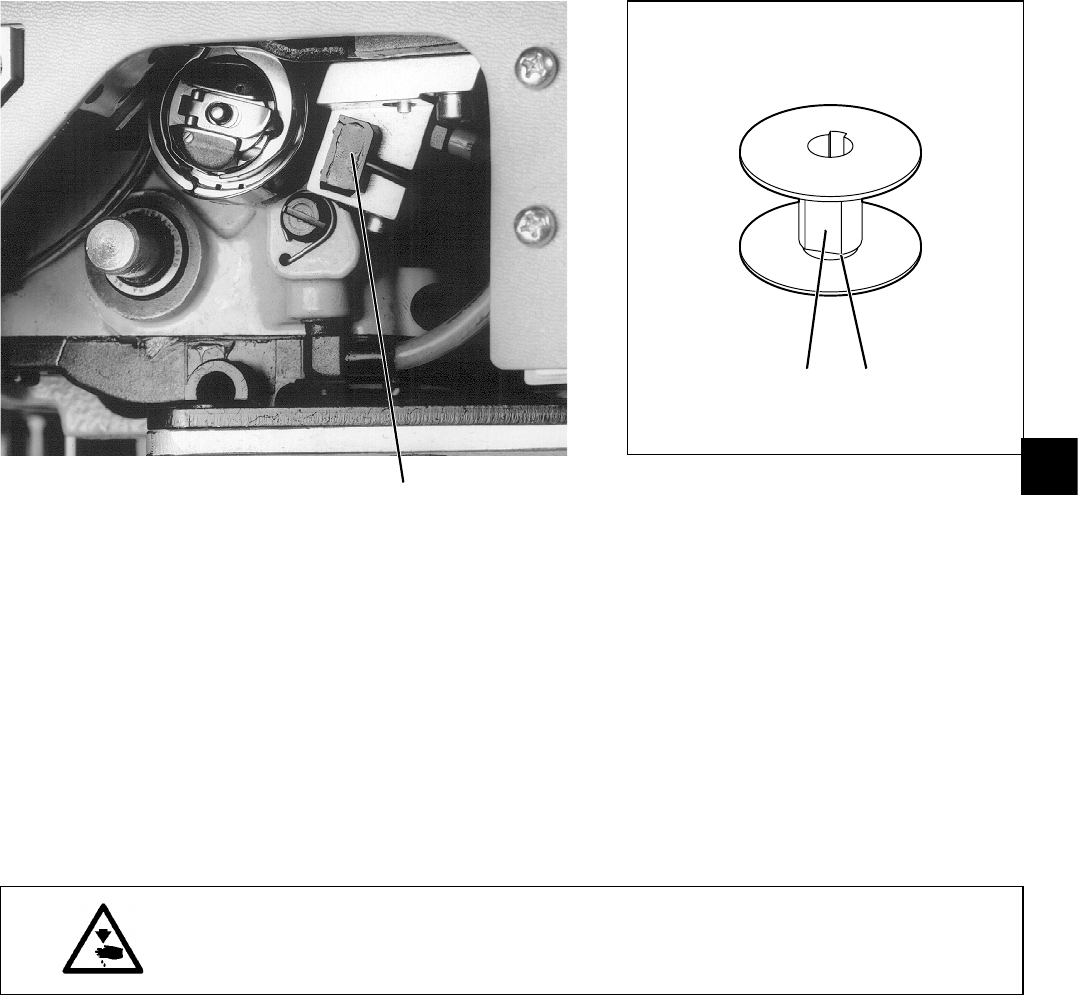

Der Restfadenwächter überwacht mit Infrarot-Reflexlichtschranke 1
den Fadenvorrat auf der Greiferfadenspule.
Funktion
–
Nach einer bestimmten Anzahl von Nähten ist der
Greiferfadenvorrat auf der Spule verbraucht.
–
Der von Lichtschranke 1 ausgesendete Lichtstrahl wird an der
freiliegenden Reflexionsfläche 2 der Spulennabe reflektiert.
–
Das Display der Steuerung zeigt die Meldung " Spule leer " an.
–
Mit dem in der Vorratsrille befindlichem Fadenvorrat wird die Naht
sicher beendet.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Greiferfadenspule nur bei ausgeschalteter Nähanlage wechseln.
–
Hauptschalter ausschalten.
–
Spule wechseln.
–
Bei jedem Spulenwechsel die Linsen der Lichtschranke mit einem
weichen Tuch reinigen.
–
Hauptschalter einschalten.
–
Neuen Nähvorgang starten.
