Operation Manual

19

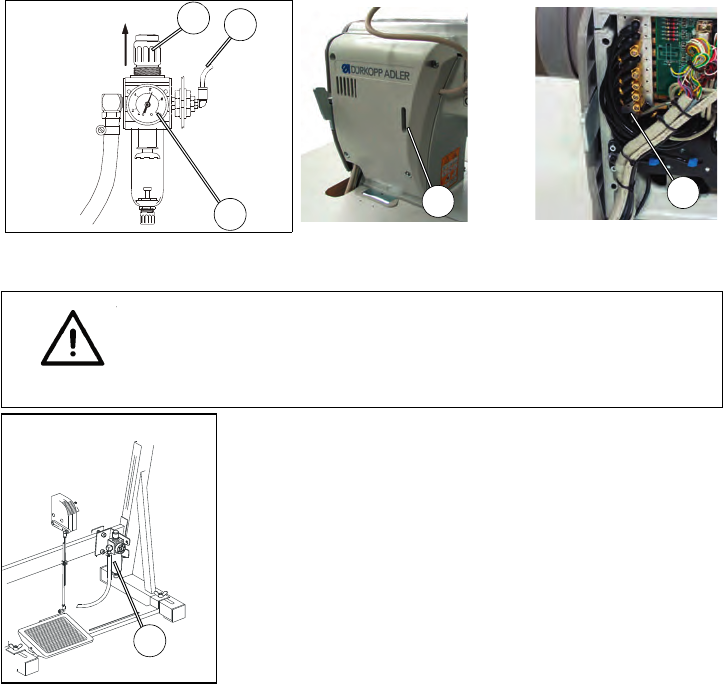

5 Pneumatischer Anschluss
Pneumatik-Anschlusspaket
Unter der Bestell-Nr. 0797 003031 ist ein Pneumatik-Anschlusspaket für
Gestelle mit Druckluft-Wartungseinheit erhältlich.
Es beinhaltet folgende Bauteile:
– Anschlussschlauch, 5 m lang, (Ø =9 mm)
– Schlauchtüllen und Schlauchbinder
– Kupplungsdose und Kupplungsstecker
Druckluft-Wartungseinheit anschließen
– Druckluft-Wartungseinheit 6 mit Winkel, Schrauben und Lasche an der
Gestellstrebe befestigen.
– Druckluft-Wartungseinheit 6 mit Anschlussschlauch 5 (Ø =9 mm) und
Schlauchkupplung R1/4” an das Druckluftnetz anschließen.
Druckluft-Wartungseinheit an das Nähmaschinenoberteil anschließen
– Deckel 4 abschrauben.
– Schlauch 2 (im Beipack) mit der Verteilerplatte 5 am Maschinenoberteil
verbinden.
– Deckel 4 wieder anschrauben.
Betriebsdruck einstellen
– Der Betriebsdruck beträgt 6 bar.
Er kann auf Manometer 3 abgelesen werden.
– Zum Einstellen des Betriebsdruckes Drehgriff 1 hochziehen und
verdrehen.
Druck erhöhen = Drehgriff 1 im Uhrzeigersinn drehen
Druck verringern = Drehgriff 1gegen den Uhrzeigersinn drehen
– Drehgriff 1 herunterdrücken.
5.1 Pneumatische Füßchenlüftung
Siehe Anleitung 0791 867704.
Abb. 24 Abb. 25 Abb. 26
Achtung!
Die einwandfreie Funktion der pneumatischen Aggregate ist nur
gewährleistet, wenn der Netzdruck 8 bis 10 bar beträgt.
Der Betriebsdruck der Spezialnähmaschine beträgt 6 bar.
3
2
1
4
5
6
