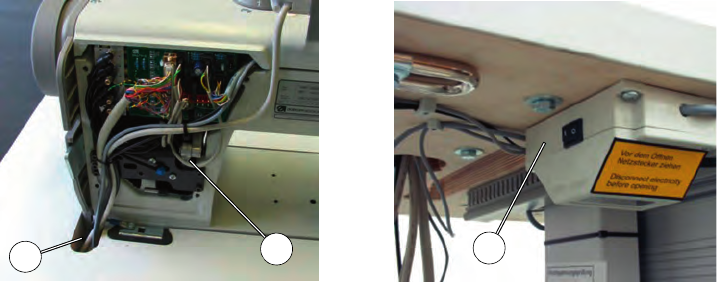

4.5.2 Nähleuchte am Transformator anschließen
– Zuleitung der Nähleuchte im Maschinenarm 1 verlegen.
– Anschlussleitung durch den Tischplattenausschnitt 2 nach unten führen.
– Ventildeckel wieder montieren.
– Anschlusskabel der Nähleuchte mit Kabelschellen unter der Tischplatte
verlegen.
– Steckverbindung zur Zuleitung des Nählichttrafos 3 herstellen.
Abb. 22 Abb. 23
2
1
3
