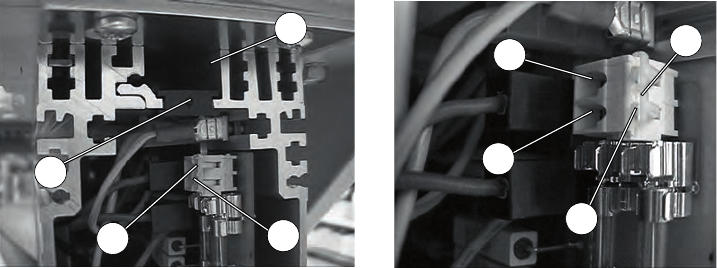

4.5.1 Anschluss des Nählichttransformators an die Steuerung DA321G
– 4 Schrauben an der Frontplatte der Steuerung lösen.
– Frontplatte abnehmen.
– Kabel von hinten durch den Kabelkanal 1 in die Steuerung schieben.
– Schwarze Gummidurchführung 2 entnehmen.
– Runde Öffnung der Gummiführung mit einem Schraubendreher
durchstoßen
– Kabel des Nählichttrafos durch die entstandene Öffnung der
Gummiführung führen.
– Gummiführung wieder einsetzen.
– Mit einem schmalen Schraubendreher an der Klemmenöffnung 4 bzw. 3
drücken, um die Klemmen 5 bzw. 6 zu öffnen.
– Blaues Kabel an Klemme 6 und braunes Kabel an Klemme 5 anschließen.
– Frontplatte mit den 4 Schrauben wieder befestigen.
Abb. 20 Abb. 21
1
5
6
2
3
5
6
4
