4.5 Nählichttransformator montieren und anschließen (Zusatzausstattung)

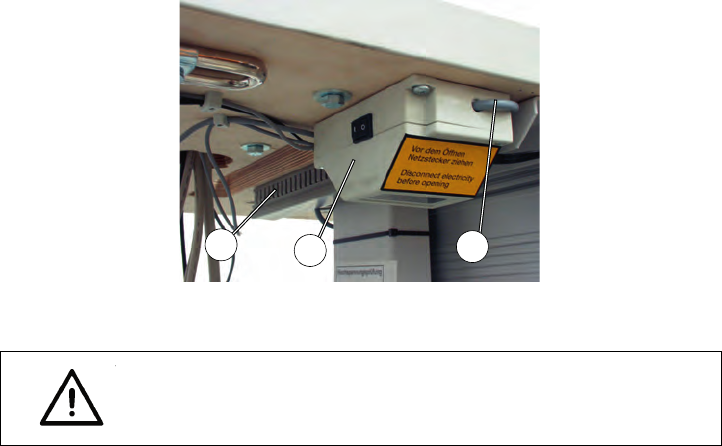

Abb. 19
– Netzstecker der Spezialnähmaschine herausziehen!
– Netzanschlusskabel 1 des Nählichttransformators 2 durch den
Kabelkanal 3 zum Hauptschalter verlegen.
Der Anschluss erfolgt an der Netzanschlussseite des Hauptschalters (bzw.
Motorschutzschalters).
– Siehe Anschlussplan 9800 169002 B.
– Klebeetikett mit Sicherheitshinweis auf die Vorderseite des
Hauptschalters kleben.
Achtung!
Der Nählichttransformator ist direkt am Netz angeschlossen und steht auch
dann unter Spannung, wenn der Hauptschalter ausgeschaltet ist.
Arbeiten am Nählichttransformator, z.B. wechseln der Sicherung, sind nur bei
herausgezogenem Netzstecker auszuführen.
