Operation Manual

14

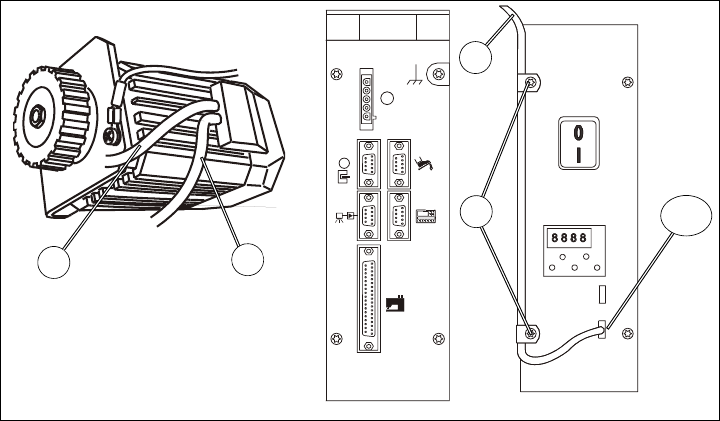

4.3 Steuerung DA321G anschließen
– Leitung des Sollwertgebers (Pedal) in Buchse B80 der Steuerung
stecken.
– Leitung des Motorsensors 1 in Buchse B2 der Steuerung stecken.
– Leitung 2 des Motors in Buchse B41 der Steuerung stecken.
– Leitung zur Nähmaschine in Buchse A der Steuerung stecken.
– Alle Leitungen durch den Kabelkanal legen.
– Leitung des Bedienfeldes (wenn vorhanden) in Buchse B776 stecken.
4.4 Knieschalter anschließen
– Leitung 3 des Knieschalters auf der Vorderseite in Buchse KN19 stecken.
– Leitung 3 mit Schellen 4 am Steuerkasten befestigen
(Nur 667-180312 und 667-180332).
Abb. 17 Abb. 18
1
2
3
4
KN19
B776
V8 . .
B18
LSM...
B2
M
B80
EB.. .
B41
M
A
