4 Elektrischer Anschluss
4.1 Allgemeines
4.2 Potentialausgleich herstellen
4.2.1 Oberteil

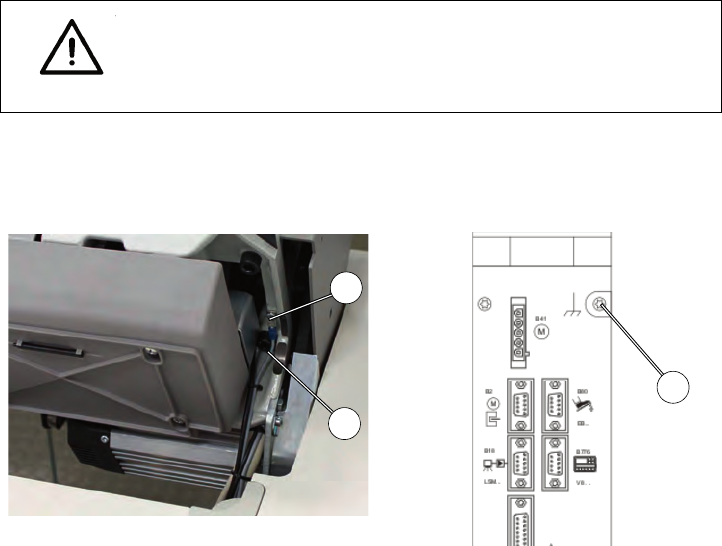

Die Erdungsleitung 2 befindet sich im Beipack der Maschine.
Die Erdungsleitung 2 leitet statische Aufladungen des Maschinenoberteiles
über den Steuerkasten zur Masse ab.
– Die Erdungsleitung 2 auf den Flachstecker 1 (bereits am Oberteil
angeschraubt) aufstecken und durch den Kabelkanal zum Steuerkasten
verlegen.
– Erdungsleitung 2 mit Schraube 3 am Steuerkasten anschrauben.
Achtung!
Alle Arbeiten an der elektrischen Ausrüstung der Spezialnähmaschine dürfen
nur von Elektrofachkräften oder entsprechend unterwiesenen Personen
durchgeführt werden.
Während der Arbeiten an der elektrischen Ausrüstung muss der Netzstecker
herausgezogen sein!
Abb. 13 Abb. 14
2
3
1
