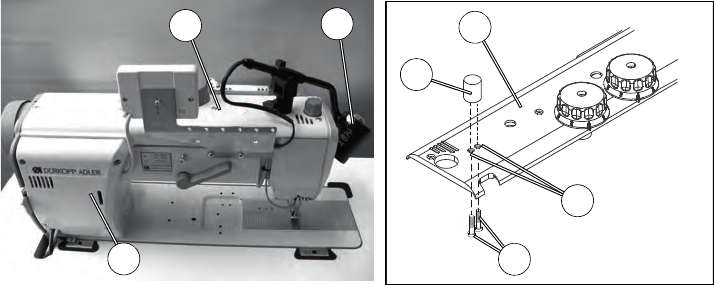

3.9 Nähleuchte und Nähleuchtenhalterung montieren (Zusatzausstattung)
Die Nähleuchte 2 wird auf dem Armdeckel 1 montiert.
– Armdeckel 1 abschrauben.
– Befestigungslöcher 4 mit einem Bohrer Ø 4,5 mm durchbohren.
– Haltestück 6 mit Schrauben 5 anschrauben.
– Armdeckel wieder anschrauben.
– Nähleuchte 2 am Haltestück 6 anbringen.
– Ventildeckel 4 entfernen.
– Elektrischer Anschluss (siehe Kapitel 4.5.2).
Abb. 11 Abb. 12
2
1
6
5
4
1
3
