3.8 Bedienfeld montieren
– Zur Befestigung des Bedienfeldes ist der Maschinenarm mit zwei
Gewindebohrungen versehen.
– Externes Bedienfeld 3 mit Befestigungswinkel 2 und zwei Schrauben am
Arm befestigen.
– Ventildeckel 4 abnehmen.
– Anschlussleitung 5 des Bedienfeldes verlegen:
Anschlussleitung im Arm verlegen und durch den
Tischplattendurchbruch 6 nach unten führen .
– Stecker der Anschlussleitung in die Buchse B776 der Antriebssteuerung
einstecken.
– Ventildeckel 4 montieren.

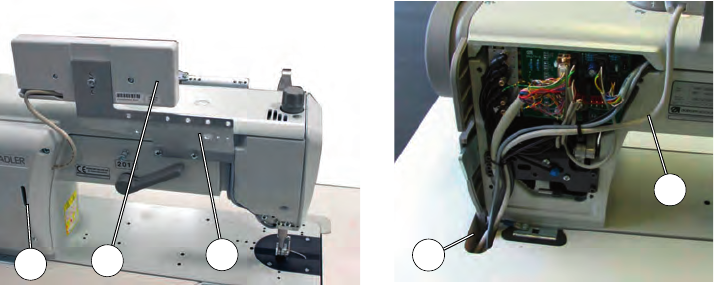

Abb. 9 Abb. 10
2
3
4
5
6
