3.4 Tischplatte am Gestell befestigen

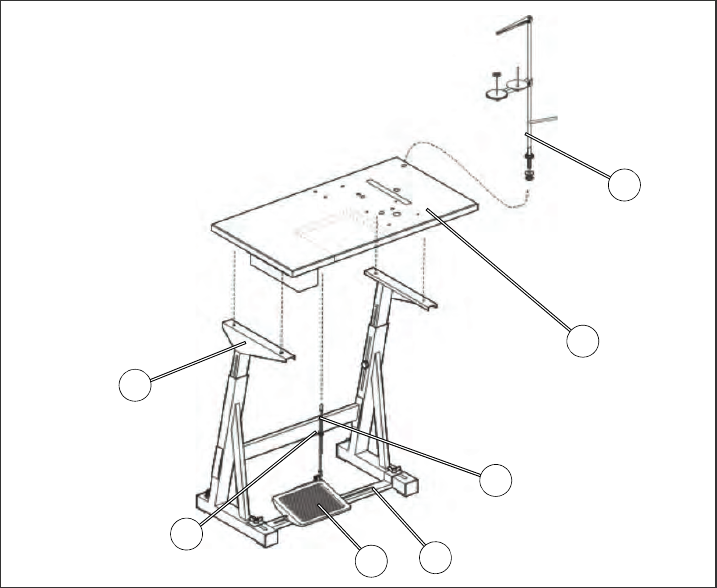

Abb. 4
– Gestell 7 mit Holzschrauben (6x30) auf der Tischplatte 2 befestigen.
Bohrungen für die Holzschrauben vorbohren.
– Ankörnung für das Gestell beachten (siehe Kapitel 3.2).
– Gestell 7 in die normale Lage drehen.
– Gestänge 3 am Pedal 5 und Sollwertgeber aufstecken.
– Aus ergonomischen Gründen Pedal 5 seitlich wie folgt ausrichten:
Die Pedalmitte muss etwa unter der Nadel stehen.
Die Gestellstrebe 4 ist zum Ausrichten des Pedals mit Langlöchern
versehen.
– Schraube 6 lösen.
– Das Pedalgestänge in der Höhe so einstellen, dass das entlastete Pedal
eine Neigung von etwa 10° hat.
– Schraube 6 festdrehen.
– Garnständer 1 in die Bohrung der Tischplatte einsetzen und mit Mutter
und Unterlegscheibe befestigen.
– Garnrollenhalter und Abwickelarm montieren und ausrichten.
– Garnrollenhalter und Abwickelarm müssen übereinander stehen.
7
1
2
3
6
5
4
