4.2 Ölschmierung
Verwenden Sie zum Ölen der Spezialnähmaschine ausschließlich das
Schmieröl
DA 10 oder ein gleichwertiges Öl mit folgender Spezifikation:
Viskosität bei 40° C: 10 mm²/s
Flammpunkt: 150° C
DA 10 kann von den Verkaufsstellen der DÜRKOPP ADLER AG unter folgender
Teile-Nr. Bezogen werden:
250 ml-Behälter: 9047 000011
1-Liter-Behälter: 9047 000012
2-Liter-Behälter: 9047 000013
5-Liter-Behälter: 9047 000014

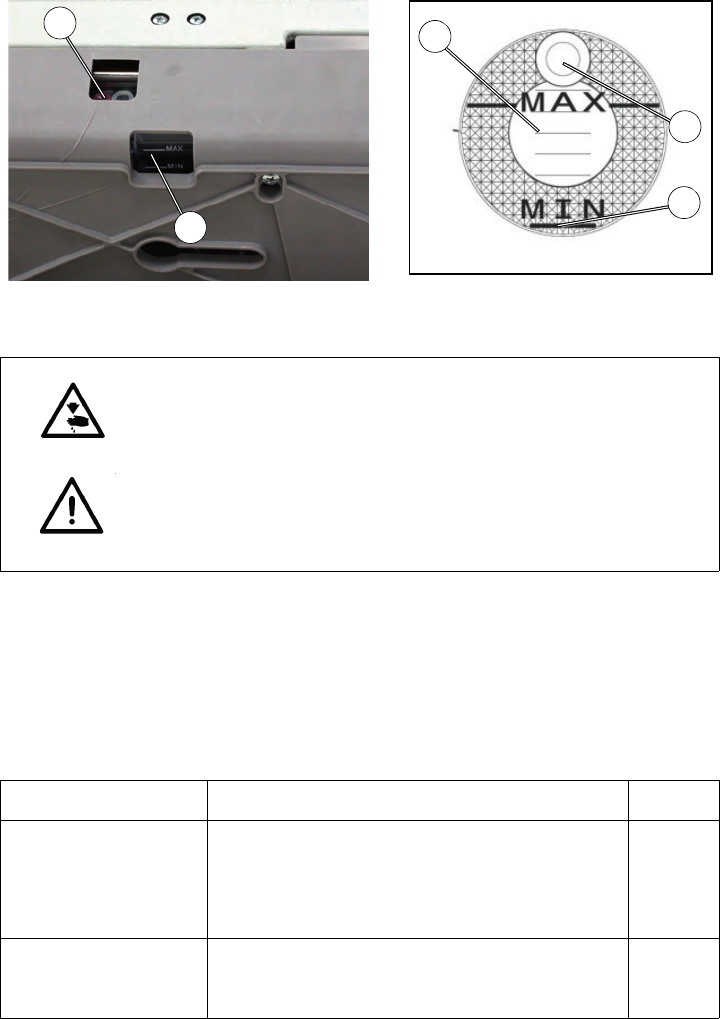

Abb. 31 Abb. 32
Vorsicht Verletzungsgefahr!
Öl kann Hautausschläge hervorrufen.
Vermeiden Sie längeren Hautkontakt.
Waschen Sie sich nach Kontakt gründlich.
ACHTUNG!
Die Handhabung und Entsorgung von Mineralölen unterliegt gesetzlichen
Regelungen.
Liefern Sie Altöl an eine autorisierte Annahmestelle ab.
Schützen Sie die Umwelt.
Achten Sie darauf, kein Öl zu verschütten.
Durchzuführende
Wartungsarbeit
Erläuterung Betriebs-
stunden
Schmierung des
Maschinenoberteiles
Das Maschinenoberteil ist mit einer zentralen
Öldochtschmierung ausgestattet. Bis auf den Greifer werden alle
Lagerstellen aus Ölvorratsbehälter 3 versorgt.
– Der Ölstand darf nicht unter die Strichmarke 5 “MIN”
absinken.
– Durch die Bohrung 4 im Schauglas Öl bis zur
Strichmarkierung “MAX” nachfüllen.
8
Greifer schmieren – Nähmaschinenoberteil hochschwenken.
– Ölvorrat durch Sichtfenster 2 prüfen.
– Ölvorratsbehälter durch Stopfen 1 mit Öl füllen.
– Die erforderliche Ölmenge zur sicheren Schmierung des
Greifers ist werksseitig eingestellt.
8
4
2
5
1
3
