Operation Manual

28

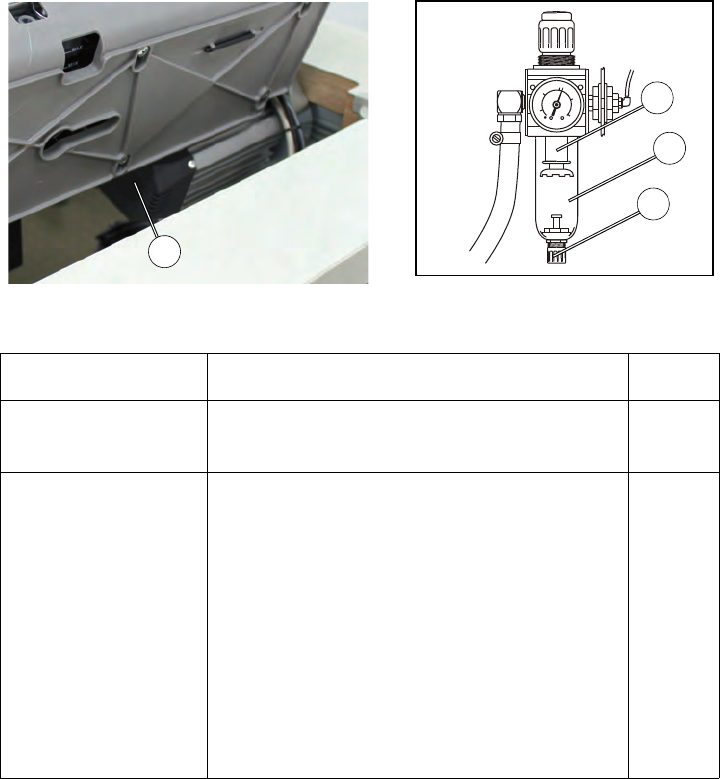

Abb. 29 Abb. 30
Durchzuführende
Wartungsarbeit
Erläuterung
Betriebs-
stunden
Direktantrieb
– Motorlüfterfilter 1 reinigen
(z.B. mit Druckluftpistole)
– Motorlüfterfilter 1von Nähstaub säubern.
– Korb und Filter wieder einsetzen
8
Pneumatisches System
– Wasserstand im
Druckregler prüfen.
– Filtereinsatz reinigen.
– Dichtigkeit des Systems
prüfen
Der Wasserstand darf nicht bis zum Filtereinsatz 2 ansteigen.
– Wasser nach Eindrehen der Ablassschraube 4 unter Druck
aus Wasserabscheider 3 ablassen.
Durch Filtereinsatz 2 werden Schmutz und Kondenswasser
ausgeschieden.
– Maschine vom Druckluftnetz trennen.
– Ablassschraube 4 herausdrehen.
Das pneumatische System der Maschine muss drucklos sein.
– Wasserabscheider 3 abschrauben.
– Filtereinsatz 2 abschrauben.
Verschmutzte Filterschale und Filtereinsatz mit Waschbenzin
(kein Lösungsmittel!) auswaschen und sauber blasen.
– Wartungseinheit wieder zusammenbauen
40
500
500
2
4
6
8
10
2
1
3
4
