3.9 Nadeln wechseln
– Handrad drehen, bis die Nadelstange 1 ihre höchste Stellung erreicht hat.
– Schraube 2 lösen.
– Nadel nach unten aus der Nadelstange 1 herausziehen.
– Neue Nadel bis zum Anschlag in die Bohrung der Nadelstange 1
einschieben.
ACHTUNG!
Die Hohlkehle 3 der Nadel muss zur Greiferspitze zeigen.
– Schraube 2 festdrehen.
ACHTUNG!
Nach dem Wechsel auf eine andere Nadeldicke muss der Abstand des
Greifers zur Nadel korrigiert werden (siehe Serviceanleitung).
Die Nichtbeachtung der oben stehenden Korrektur kann zu folgenden
Fehlern führen:
– Wechsel auf dünnere Nadel: Fehlstiche
Beschädigung des Fadens
– Wechsel auf dickere Nadel: Beschädigungen der Greiferspitze
Beschädigungen der Nadel

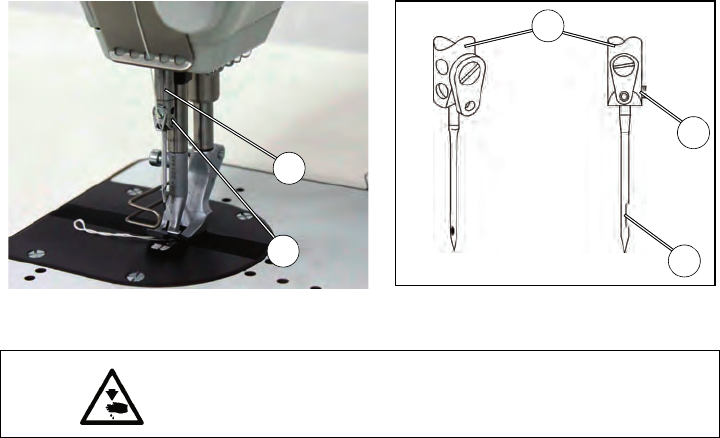

Abb. 11 Abb. 12
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Nadel nur bei ausgeschalteter Nähmaschine wechseln.
