3.7 Greiferfadenspule wechseln

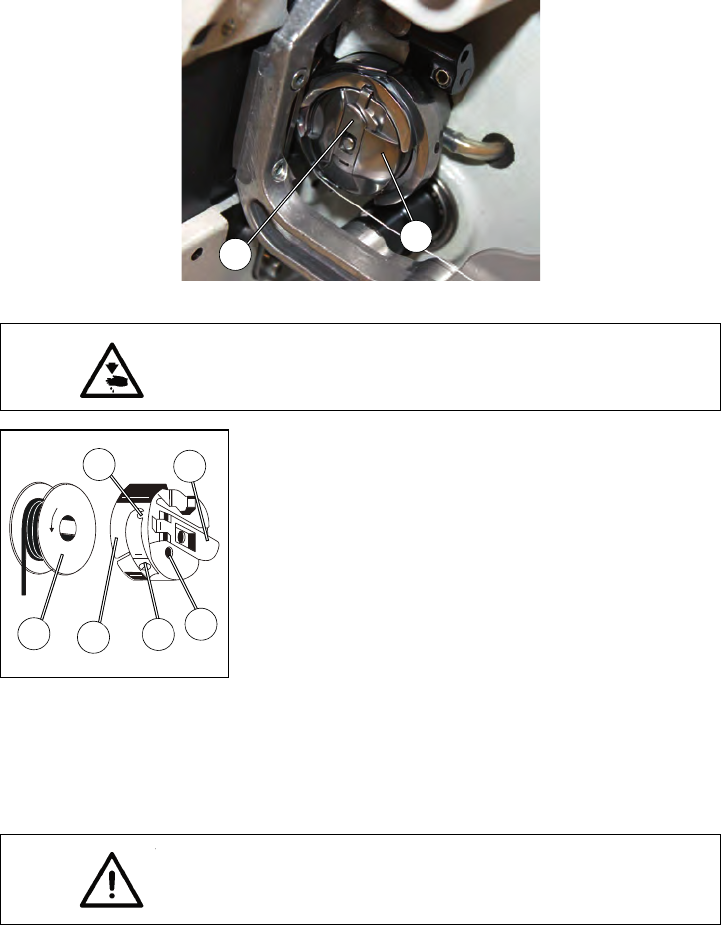

Abb. 9
Leere Spule entnehmen
– Nadelstange in Hochstellung bringen.
– Spulengehäuseklappe 2 anheben.
– Spulengehäuseoberteil 3 mit Spule 6 herausnehmen.
– Leere Spule aus dem Spulengehäuseoberteil 3 herausnehmen.
Volle Spule einlegen
– Volle Spule in Spulengehäuseoberteil 3 einlegen.
– Drehrichtung der Spule beachten.
– Die Drehrichtung ist richtig, wenn die Spule entgegengesetzt zur
Abzugsrichtung des Fadens dreht.
– Greiferfaden durch Schlitz 5 unter Spannungsfeder 4 bis in die Bohrung 7
ziehen.
– Greiferfaden ca. 5 cm aus Spulengehäuse 3 herausziehen.
– Beim Abziehen des Fadens muss sich die Spule in Pfeilrichtung drehen.
– Spulengehäuse 3 wieder einsetzen.
– Spulengehäuseklappe 2 schließen.
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Greiferfadenspule nur bei ausgeschalteter Nähmaschine einsetzen.
ACHTUNG Bruchgefahr!
Spulengehäuse fest andrücken und auf richtige Verriegelung achten.
