Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/201496
Kurvenunterstützung einstellen
Die folgende Tabelle erklärt die Symbole und Schaltflächen für
die manuelle Einstellung der Kurvenunterstützung.
Standardmäßig ist der Wert 2 voreingestellt.
1. Kurvenunterstützung mit den Schaltflächen 1 bis 6 eingeben.
Modus MAN Weitere Programmparameter
Nach Drücken der Schaltfläche Weitere Programmparameter
wird eine Übersicht aller verfügbaren Parameter angezeigt.

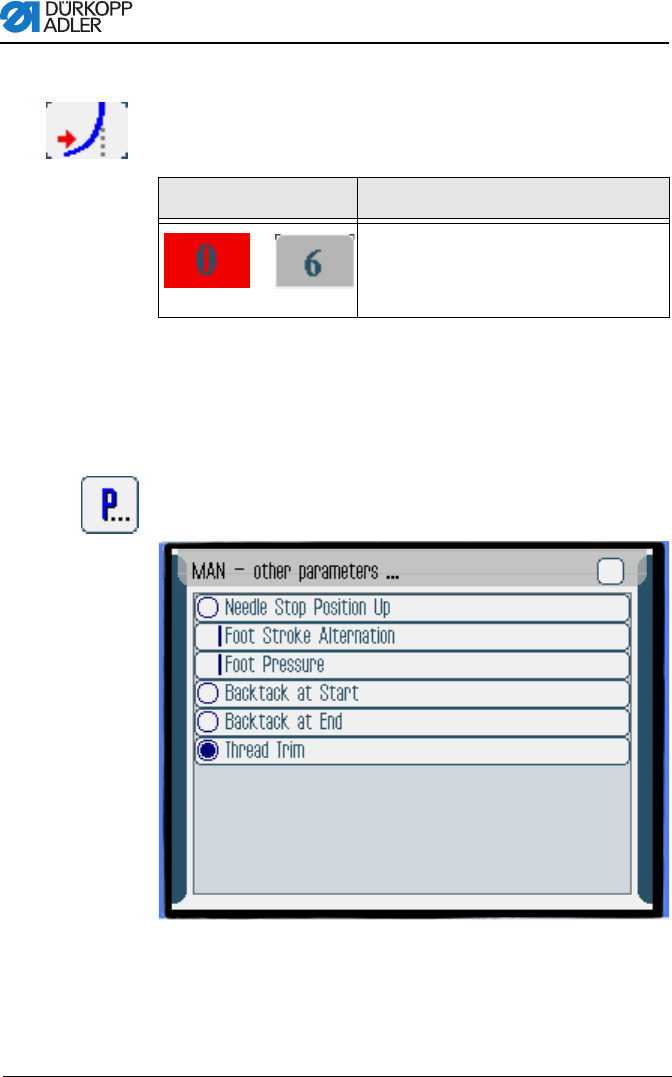

Abb. 65: Weitere Programmparameter im Modus MAN
Symbole/Schaltflächen Bedeutung
Kurvenunterstützung eingeben
Eingestellte Kurvenunterstützung wird
durch eine rot markierte Schaltfläche
angezeigt.
