Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 95

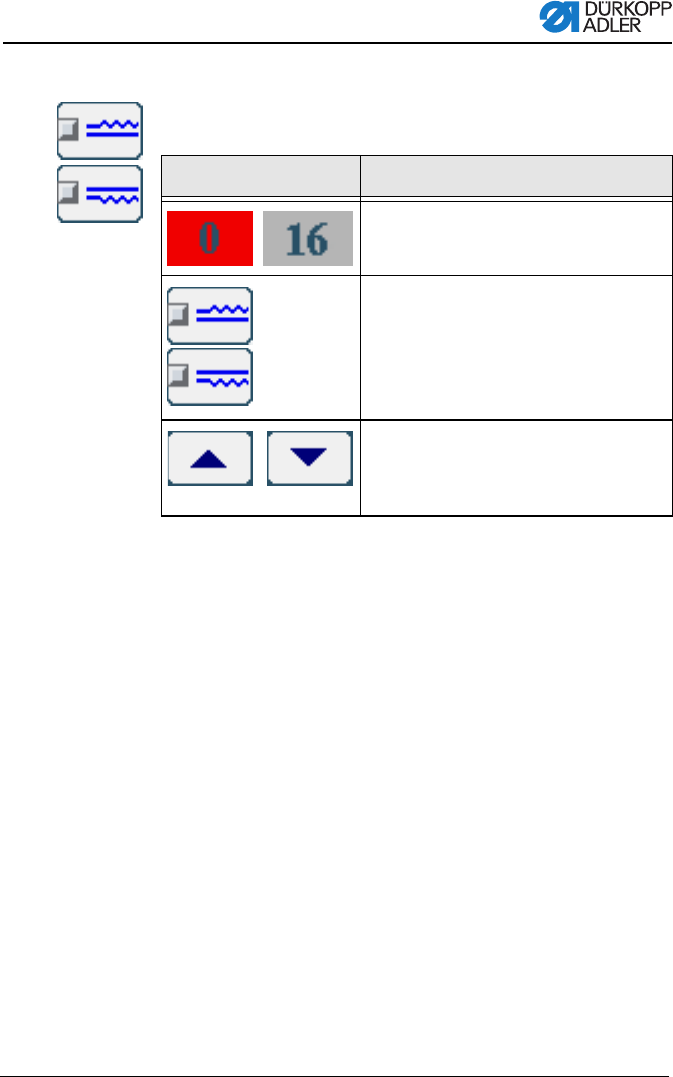

Modus MAN Mehrweite einstellen
Die folgende Tabelle erklärt die Symbole und Schaltflächen für
die manuelle Einstellung der Mehrweite.
1. Art der Mehrweite wählen.
Gewählte Art wird durch ein aktiviertes Kontrollfeld im Sym-
bol angezeigt.
2. Wenn eine höhere bzw. niedrigere Mehrweite erforderlich ist,
mit den Pfeilschaltflächen weitere Schaltflächen anzeigen.
3. Mehrweite mit den Schaltflächen 0 bis 16 eingeben.
Symbole/Schaltflächen Bedeutung
Mehrweite eingeben
Eingestellte Mehrweite wird durch eine rot
markierte Schaltfläche angezeigt.
Art der Mehrweite wählen:
• Oben (Obertransport)
• Unten (Untertransport)
Die gewählte Mehrweite wird durch ein
aktiviertes Kontrollfeld angezeigt.
Anzeige weiterer Schaltflächen für die
Eingabe der Mehrweite. Die Schaltflächen
von 0 bis 16 stehen für die Eingabe zur
Verfügung.
